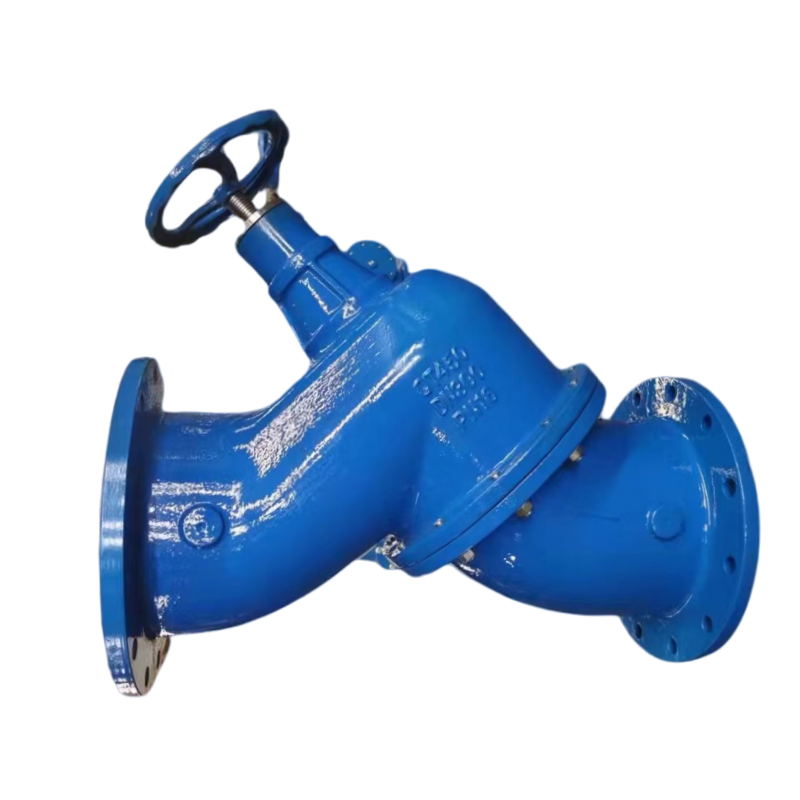

HSD45X四合一多功能止回阀

HSD45X四合一多功能止回阀用于水泵出口的组合配套，适合希望在有限机房空间内集中安排止回、现场关闭和流量管理的项目。它采用法兰连接和手轮机构，选购时可按所需功能比较组合结构，减少独立阀件及连接点，同时保留清楚的操作和检修边界。

产品配置

自动止回、人工关闭和流量管理各做什么

自动止回随介质流动与压差动作，限制停泵后的反向流动；人工关闭由手轮和阀杆提供机械作用；流量管理则通过改变允许开度或流动阻力影响水泵输出。这几项任务虽然可以组合在一只阀体内，工作方式仍各有区别。

采用弹簧阀瓣的组合结构时，弹簧帮助阀瓣在正向流量衰减后回座；人工机构则用于压住阀瓣或限制相应运动。选择流量管理功能时，应比较最小运行流量、允许压损与开度设定，而不是只按管径决定阀门大小。

四合一的第四项要对应实际配管需求

同类四功能产品有将止回、截止、静态平衡和直通／角式配管转换组合的设计。其分体阀体通过相应布置适应直线或转弯管段，第四项强调的是管道连接功能，并不等于自动泄压。

如果项目需要测量流量，应另列取压接口、流量特性或配套测量装置。静态平衡依靠设定阻力分配流量，与压差变化时自动保持流量的动态平衡结构也不同；采购单应直接写出需要实现的任务。

组合阀怎样与原有阀组比较

改造前将原管段的止回、人工隔离、流量限制、测量及配管转弯逐项对应，能更准确地比较组合阀节省的长度和连接点。阀体总长、手轮空间、检修方式及是否保留独立隔离阀，也应放在同一张管路图中考虑。

对变频泵或多泵并联系统，预设开度并不代表所有运行点都有相同流量。应提供部分负荷、泵切换与停机条件，比较各功能在不同工况下的作用；超压排放仍由专门的保护装置承担。

订货按功能组合与管段条件交底

请提供DN、法兰标准及等级、介质和温度、流量范围、运行压力、泵启停方式以及原阀组图，并注明需要的人工关闭、开度设定、测量或配管转换功能。壳体、密封材料及连接标准可以提出定制要求，组合功能按所选总装方案配套。
