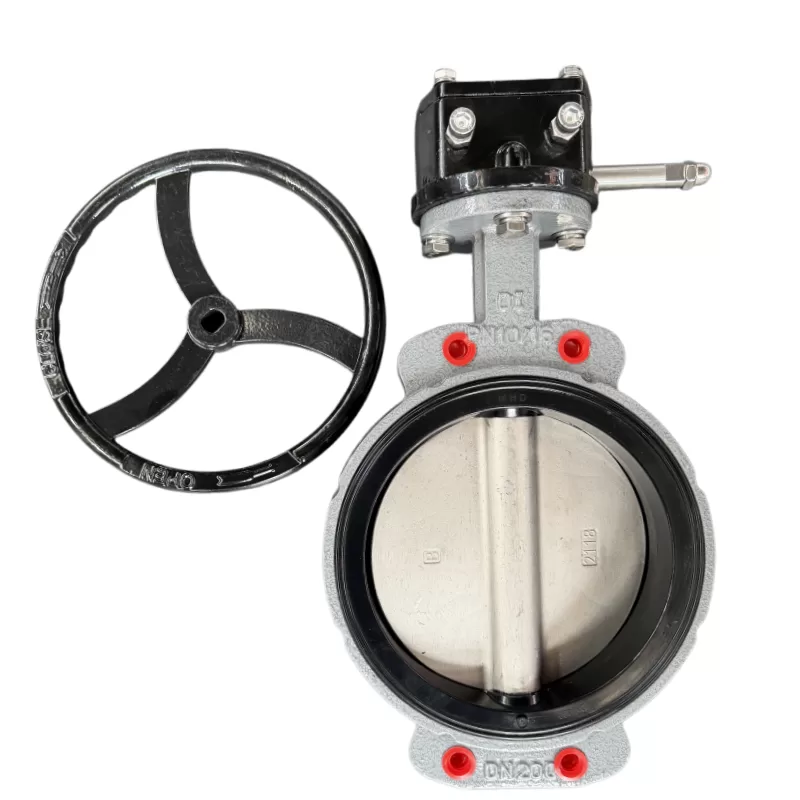

TD371X-150B球墨铸铁美标半凸耳蜗轮衬胶蝶阀

TD371X-150B球墨铸铁美标半凸耳蜗轮衬胶蝶阀用于Class150体系管线的现场启闭，适合循环水、水处理及与接液材料相容的公用工程介质。它采用半凸耳对夹阀体、橡胶内衬和金属蝶板，通过蜗轮手轮操作。已有美标管线需要更换手动蝶阀时，可重点比较它的法兰配合、耳孔布置和接液材料组合。

产品配置

半凸耳结构，怎样与管道配套

半凸耳阀体在局部设置连接耳部，普通对夹阀主要依靠两侧法兰及贯穿紧固件夹持，全凸耳阀则在阀体周边布置相应耳孔。对于采购和替换，关键是耳孔数量、孔位，以及采用螺纹孔还是通孔，这些条件决定两侧紧固件怎样布置。

如果用途涉及拆除下游管道后继续保持上游隔离，还要单独选择具有对应单端服务能力的结构。拆除一侧法兰会改变阀座支撑和阀体受力，局部凸耳外形本身不能证明其允许承压条件。

美标Class150与原来的PN接口怎么比较

Class150按美标等级配套。替换旧阀时，先比较法兰标准、NPS或DN对应口径、孔位和密封面，再比较结构长度。相同口径的Class150与PN16产品，连接尺寸和允许工作条件可能不同。

接口配得上之后，还要结合实际温度比较整阀允许压力及关闭压差。橡胶衬层、阀座和阀体材料共同影响使用边界，Class150名称不能代替对应配置的压力—温度额定条件。

衬胶保护阀体，金属蝶板也要选对

本款采用橡胶内衬与金属蝶板组合。橡胶参与流道防护和关闭密封，蝶板保留金属接液表面，因此介质是否适合，还与蝶板及阀轴材料有关。采购要求中把金属材料与胶种分别列出，能避免只选对衬胶却遗漏蝶板腐蚀问题。

常温水和循环水可从适用水工况的胶料配方选择；含油、药剂或溶剂时，按完整成分重新筛选。介质需要隔离金属蝶板时，可比较包胶蝶板或衬氟结构；有高温、溶胀或明显磨蚀条件时，则应另选适合的材料组合。

手轮操作适合哪些使用方式

蜗轮机构把手轮的多圈转动转换为蝶板的部分回转，适合以现场人工操作为主的隔离点。与直接手柄操作相比，减速机构能放大输入扭矩，但需要给手轮留出转动和人员接近的空间。远程开关或自动联锁则需要另外配套执行机构。

需要人工改变开度时，还要看相应流量和压差下的使用条件。蝶板长期在小开度节流，密封区会承受更集中的流动冲刷；若工艺要求连续精确调流，应按调节工况选择阀门和控制方案。

原阀替换和新项目询价，分别提供什么

替换项目提供原阀型号、照片、结构长度、配对法兰标准、耳孔图及手轮可用空间。新项目提供NPS或DN、Class等级和法兰要求。两类项目都应给出介质成分、颗粒、运行及清洗温度、最大关闭压差和反向承压要求。

有单端服务或真空使用要求时，作为独立工况列明。最终配套资料应把连接尺寸、蝶板与阀轴材料、胶种，以及压力和密封试验要求对应起来，方便与原系统或项目规格逐项比较。
