G41F46 衬氟法兰隔膜阀
型号 G41F46
- 公称通径DN15–DN300（其它口径可做）
- 压力等级PN16、PN25、PN40
- 阀体/主要材质WCB 基体 + 氟塑料衬里（F46 / PFA / PTFE 按介质）
PRODUCT CENTER
手动阀门
电动、气动、调节、衬里、手动、特材、执行器与非标定制——按工况方向进入选型。
选型说明
手动阀门怎么选型
手动阀门在现场用手柄、手轮或蜗轮开关，不接电、不接气。适合就地操作、检修隔离、动作不频繁的切断点。常见结构包括球阀、蝶阀、截止阀、闸阀、隔膜阀、旋塞阀；止回阀没有手轮，靠流向关闭，不能当切断阀手动关死。
介质、压力、温度、通径、连接标准同样要写全。手动只是操作方式，并不降低阀体承压和密封要求。口径变大、阀座比压高、介质发粘时，手柄力会明显上升，应改蜗轮，并核对井室或操作空间，避免转不开。
球阀流阻低、适合切断；蝶阀结构短、适合循环水和大口径；截止阀有流向、便于研磨阀瓣；闸阀全开通道较直；隔膜阀介质不过阀杆；旋塞阀看衬套和颗粒。半开节流不要拿切断球阀长期顶替调节阀。以后若加电动或气动，要核阀杆强度、上法兰 ISO 5211 和扭矩，不是所有手动阀都能直接扣执行器。
阀天流体控制（江苏）有限公司下单写明法兰标准（如 HG/T、ANSI、EN）以及对夹还是法兰。泄漏以试验报告为准。
Q347F46 衬氟蜗轮法兰球阀
型号 Q347F46
- 公称通径DN15–DN300（其它口径可做）
- 压力等级PN16、PN25、PN40
- 阀体/主要材质WCB 基体 + 氟塑料衬里（F46；PFA / PTFE 按介质）

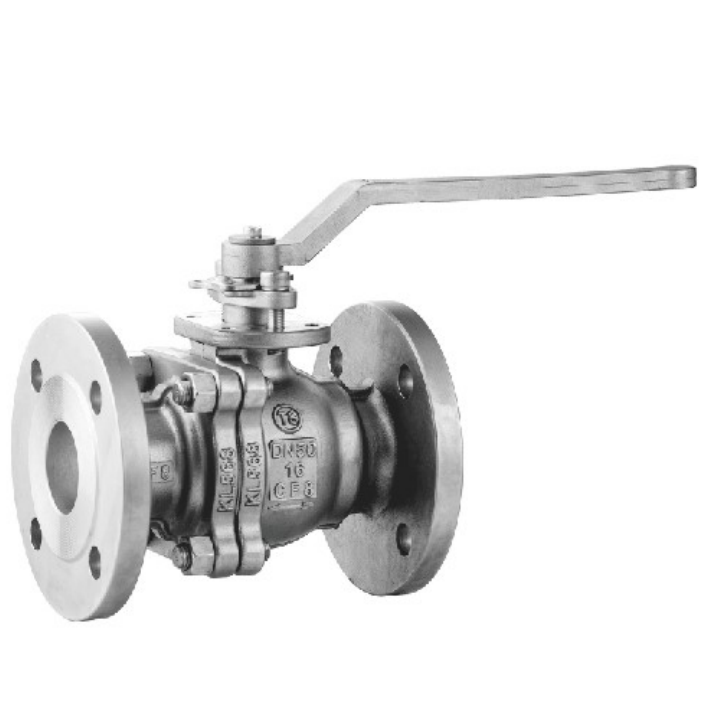

Q41F 不锈钢法兰球阀
型号 Q41F
- 公称通径DN15–DN300（其它口径可做）
- 压力等级PN16、PN25、PN40
- 阀体/主要材质304 / 316（铸件可按 CF8 / CF3M 对应）
X343F46 衬氟蜗轮法兰旋塞阀
型号 X343F46
- 公称通径DN15–DN300（其它口径可做）
- 压力等级PN16、PN25、PN40
- 阀体/主要材质WCB 基体 + 氟塑料衬里（F46；PTFE / FEP / PFA 按介质）
X43PFA 保温夹套衬氟旋塞阀
型号 X43PFA
- 公称通径DN15–DN300（其它口径可做）
- 压力等级阀体 PN16、PN25、PN40；夹套压力另核
- 阀体/主要材质WCB 基体 + 氟塑料衬里（PFA；FEP / PTFE 按介质）
Z45X 弹性座封法兰闸阀
型号 Z45X
- 公称通径DN50–DN600（其它口径可做）
- 压力等级PN10、PN16（亦可沟通 PN16、PN25、PN40）
- 阀体/主要材质球墨铸铁（GGG40 / QT450），闸板衬胶
共1页 12条
选型
手动阀门选型需要注意什么
+手动球阀和手动蝶阀怎么按工况选？
洁净介质、要切断干脆、流阻要小，常看球阀，报压力、软密封或金属密封、法兰标准。循环水、大口径、安装长度受限，常看蝶阀，报对夹还是法兰、阀座胶种、管内径是否让阀板转得开。两者都不能只报 DN。
+什么时候手柄要改成蜗轮？
通径增大、阀座压得紧、介质发粘或带压操作时，手柄力会超过现场能长时间扳动的范围。改蜗轮并核手轮位置、井室高度。这是操作力矩问题，和阀体压力等级是两件事，压力仍按管线设计核。
+现在手动，以后能直接加电动或气动吗？
要核阀杆强度、上法兰是否按 ISO 5211、扭矩是否还够。有的手动阀没有标准执行器接口，需要改支架。加驱动时把介质压差再算一遍，不要假定原来手柄转得动，电机就一定转得动。
+止回阀为什么放在手动方向下？
止回阀没有手轮，也不接电接气，所以放在手动阀门这一支下面，便于和球阀、闸阀一起找。它不能当切断阀手动关死。介质流向、安装方向、是否易水锤，要单独写。
没找到合适的型号？
把介质、压力、温度、通径和控制要求告诉我们，获取初步选型建议。
提交工况
