范围声明：本文说明给水与一般工业管道上伸缩器（亦常称伸缩接头、补偿器）的用途、常见类型，以及安装前检查、安装方向、支撑与固定、试运行观察和常见错误等沟通核对项。不同结构、材质、管径与工况应以制造商资料和工程设计文件为准。本文不编造统一安装距离、螺栓扭矩、补偿量或支架间距，也不是适用于所有伸缩器的无条件操作教程。

阀门侧密封与性能若涉及试验沟通，仅写以试验报告为准。示意图为沟通级，非正式施工图。

用途与常见叫法

管道因温度变化、基础沉降、安装误差或设备振动产生轴向、横向或角向位移时，常通过伸缩器吸收或限制位移，减轻对阀门、法兰与设备的附加载荷。现场口头里「伸缩器 / 伸缩接头 / 补偿器」常被混称；沟通时应先对齐结构类型（如波纹、套筒等）与样本型号，再谈布置，避免把橡胶软接头等其他柔性件当成同一种产品。

常见类型（结构示意）

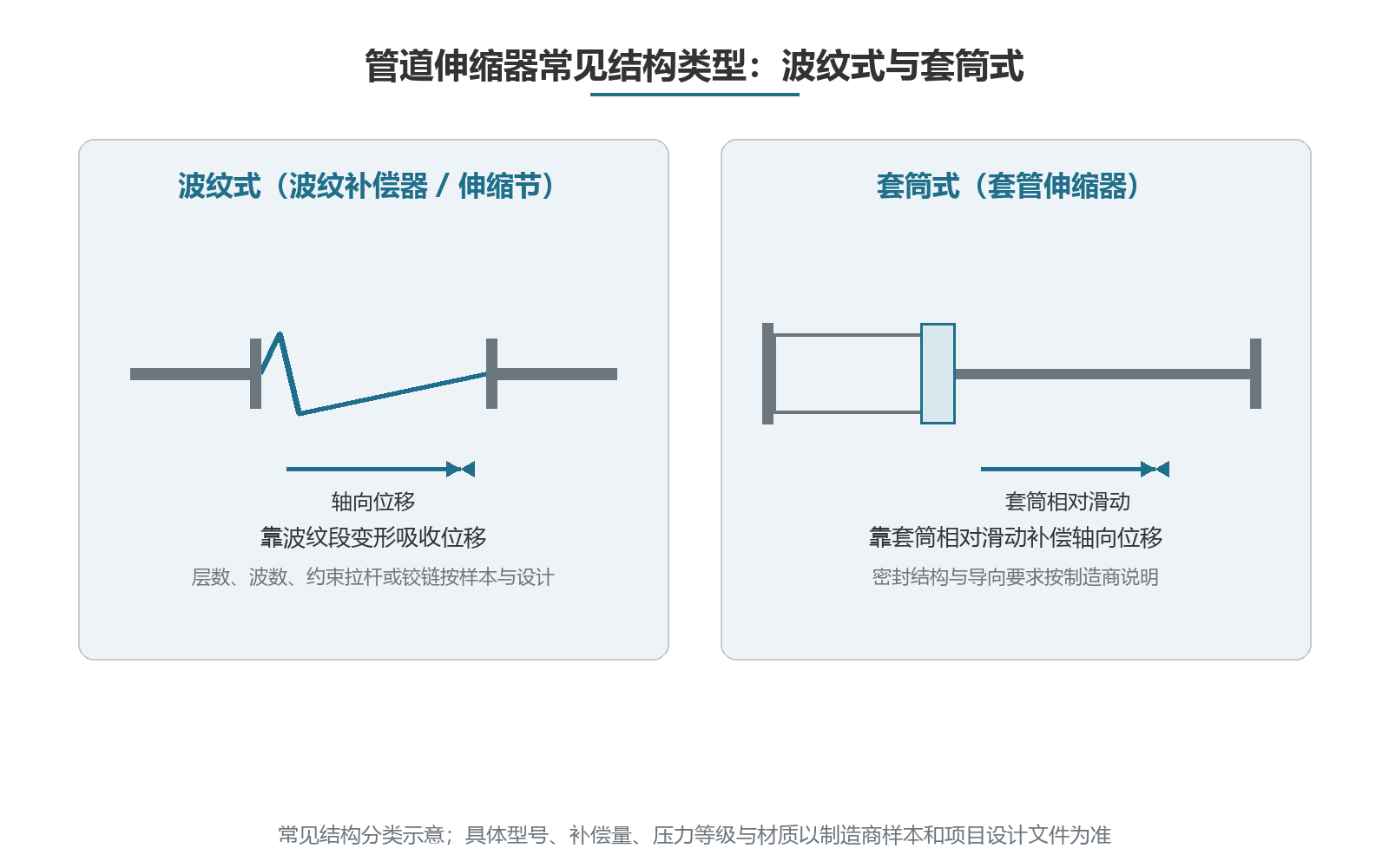

波纹式与套筒式伸缩器类型对照示意（自绘）
类型对照示意（自绘）：波纹式与套筒式仅为常见沟通分类，不以本图代替样本。
  • 波纹类：靠波纹段变形吸收位移；层数、波数、约束拉杆/铰链是否配置，以样本与设计为准。
  • 套筒（套管）类：靠套筒相对滑动补偿轴向位移；密封结构与导向要求按制造商说明。
  • 其他结构：球形、铰链、万向等特种型式按项目选用，本页不穷举。

材质、压力等级、介质相容、是否埋地或架空，均写入设计与询价清单；本页不给「某口径必选某型」结论。

安装前检查

  • 核对铭牌/标识与设计规格：通径、压力等级、材质、补偿方向与样本型号。
  • 外观：波纹或套筒表面有无损伤、压痕、异物；法兰密封面清洁完好。
  • 运输固定件、拉杆锁定件是否按说明书要求在安装后拆除或调整——以制造商文件为准，不写统一拆件口令。
  • 管道对中与接口准备：不得用伸缩器强行纠偏管线错口。

安装方向、支撑与固定

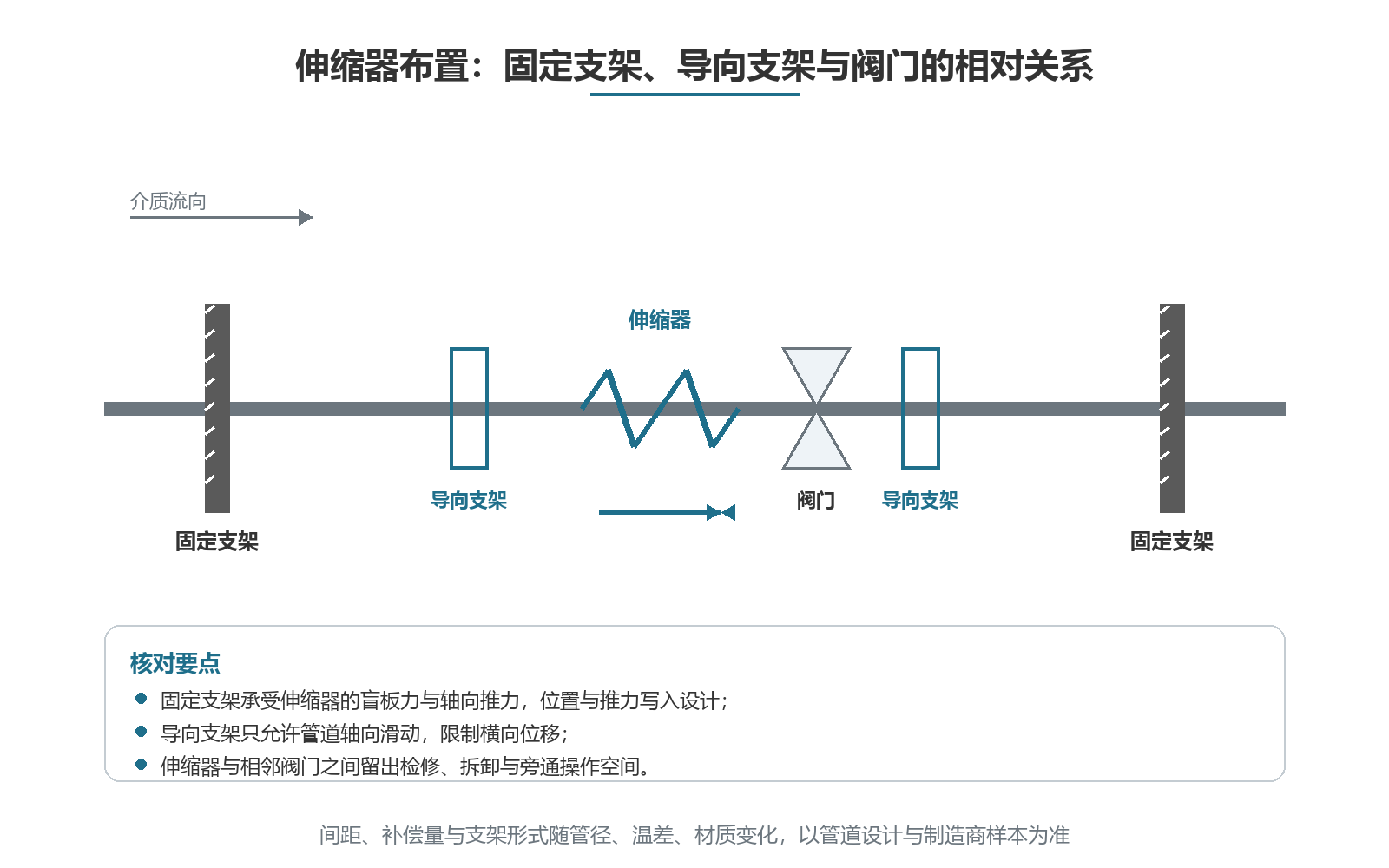

伸缩器与固定支架、导向支架、阀门相对位置示意（自绘）
布置沟通示意（自绘）：固定支架、导向与阀门相对关系。间距与补偿量以设计为准。
  • 流向与方向：若样本标明介质流向或安装方位，按标识与说明书安装；无标识时向制造商确认，勿凭经验假设。
  • 固定支架与导向：伸缩器通常需与管道支吊架体系配合，把盲板力、导向方向写进设计核对；本页不给出统一支架间距表。
  • 与阀门相邻：沟通阀门检修空间、旁通是否另设、阀门两侧是否具备可拆卸条件；相对位置以施工图为准。
  • 埋地与架空：约束条件不同，覆土、检查井、防腐与可接近性分别核对；「地下阀门伸缩器」类问法仍以设计与样本为准，不抄二手间距表。

试运行观察

  • 升压、升温或通水过程中观察伸缩段位移是否在样本允许范围内、支架有无异常受力、连接处有无渗漏迹象。
  • 异常振动、偏斜、限位件撞击或密封渗漏时，停运排查并对照设计与制造商要求，而不是继续强行运行。
  • 阀门相关密封结论：以约定试验方法与试验报告为准。

常见错误（对照）

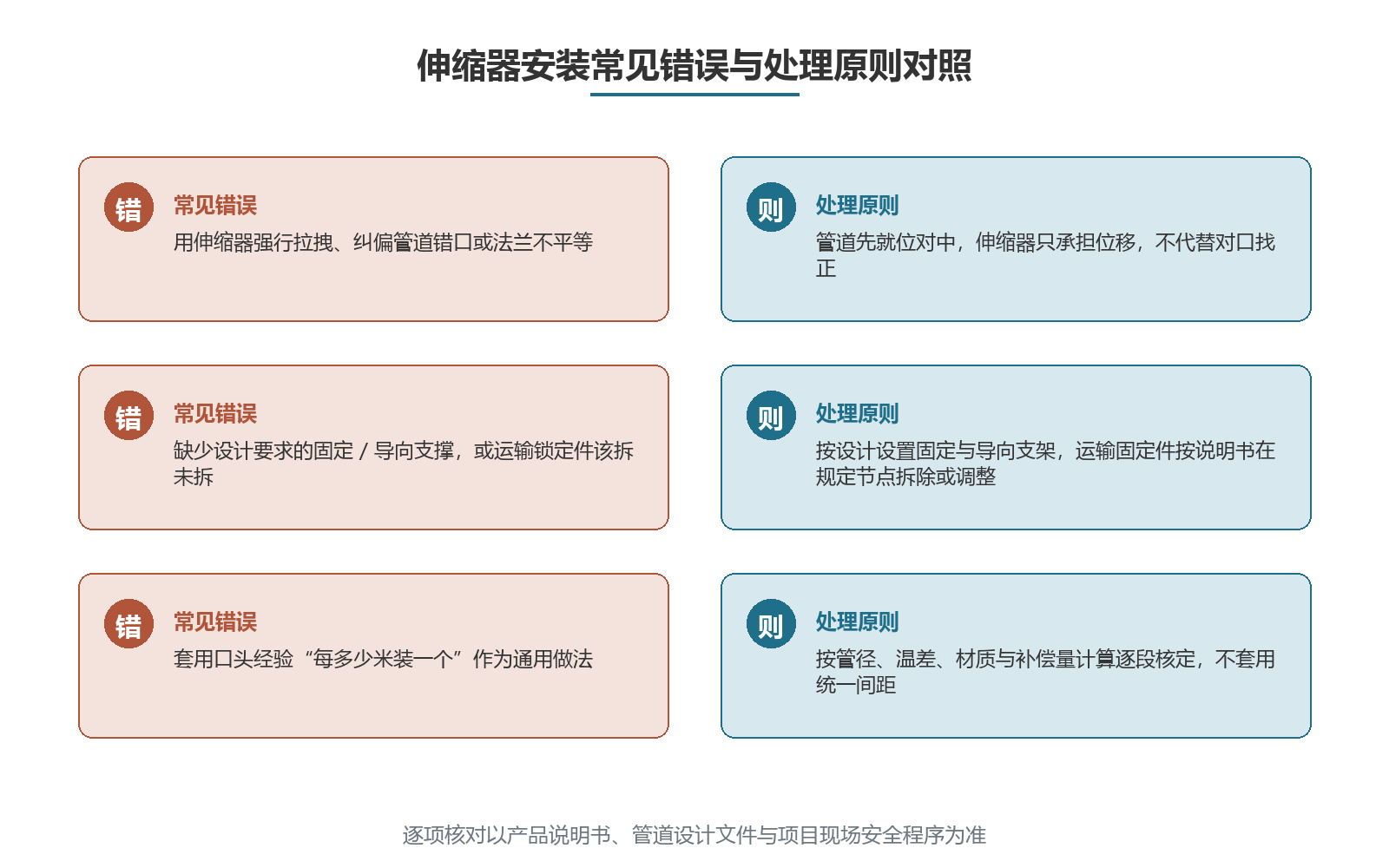

伸缩器错误安装与正确沟通原则对照示意（自绘）
错误 vs 原则对照（自绘）：左侧为常见错误类型，右侧为沟通原则。非逐步操作手册。
  • 用伸缩器强行纠偏管道错口或法兰不平等。
  • 缺少设计要求的固定/导向支撑，或把限位件装反、该拆的运输锁定未按说明书处理。
  • 把统一「每多少米一个」的口头经验当成所有管径、温差、材质的通用规定。
  • 忽略介质、温度对材质与密封的限制，或把不同类型伸缩器混称后错订货。

风险提示

  • 补偿量、预拉伸/预压缩、螺栓紧固力矩、支架跨距等数值一律以项目设计与制造商资料为准，本页不提供可照抄表。
  • 特种管道、热力、燃气等另有专业规范与审批要求时，以现行正式文本与专项设计为准。

与站内相关页

权威来源

  • 项目管道设计文件、支吊架图与成品伸缩器制造商安装说明/样本
  • 给排水、热力等管道设计相关国家标准/行业标准（入库前请核现行名称与版本；本页不抄未核验间距表）

常见问题

伸缩器和补偿器是同一个东西吗？

常被混称。应先对齐结构类型（波纹、套筒等）与样本型号，再谈布置。

有没有「每多少米必须装一个」的统一规定？

本页不给统一米数表。间距与补偿量以工程设计与制造商资料为准。

螺栓扭矩和补偿量能按经验套吗？

不能以本页或口头经验代替。以制造商紧固要求与设计给定的补偿/预变位为准。

阀门两边怎么布置才方便检修？

把检修空间、旁通、可拆卸段写入沟通清单，相对位置以施工图为准。

本文能当现场逐步安装教程吗？

不能。本文是核对与错误边界说明；具体步骤以制造商安装文件与设计交底为准。

示意图非正式施工图。阀天流体控制（江苏）有限公司按技术协议确认供货范围；伸缩器布置与数值以设计及制造商资料为准。
