本文整理 JM744X 膜片快开排泥阀 在沉淀池、澄清池等水处理单元的安装位置、控制管路与试运行核对项。图示用于说明连接关系与场景，不能替代项目确认后的外形尺寸图与池体施工图。

JM744X 膜片快开排泥阀产品外观

阀体安装位置与排泥方向

JM744X 通常装在沉淀池、澄清池底部壁外或池壁预留接口处，用于排出池底泥沙与污物。阀体中心线、排泥管高程与池壁预埋口应对中；排泥方向按工艺流向箭头与池体排泥管走向一致。不能用阀体强行拉正池壁或管道偏差。

主阀、控制管路与液动/气动关系

主阀采用双室隔膜传动。控制介质进入、排出隔膜腔，带动阀板全开或全关。JM744X 可按液动或气动配置：

  • 液动：用系统水或其他液体作为控制介质，回路压力与水质按项目确认。
  • 气动：用压缩空气等气源；气动控制回路需按设计配置二位四通电磁换向阀，切换隔膜腔的进气与排气。

开关用途常配电磁换向与必要的过滤；不要默认所有附件齐套。线圈电压、失电阀位、控制箱接口写入控制说明。

排泥阀现场管廊连接场景示意，不能作为施工尺寸图

上图为现场管廊场景示意，用于理解阀门与管道相对位置；法兰开孔、中心距、支撑与预埋尺寸以确认后的产品外形图和池体施工图为准。

温度、压力与材料（可选范围）

型号带 X 的密封件最高使用温度按 80℃ 说明。公称压力常见 PN10、PN16；阀体可按现场选用 QT450、WCB 或 304。以上为常用可选配置，不写成每台固定出厂参数。隔膜、阀板衬层、阀座与紧固件分栏确认。页面不编造开启时间、控制压力数值和安装尺寸。

安装前与试运行步骤

  1. 冲洗池体接口与排泥管，清除焊渣、泥沙与异物，避免进入隔膜腔或阀座。
  2. 核对立管/横管支撑，阀门两侧管道重量不压在阀体上。
  3. 预留隔膜、阀板、电磁换向阀与控制管的检修空间。
  4. 控制管走向便于排气、排水、防冻，弯头与低点避免长期积泥导致堵塞。
  5. 接通控制回路后，先慢开核对全开、全关与密封，再进入周期性排泥程序。动作与密封结果以试验与现场记录为准。

专题问答

安装方向怎么判断？

按池壁预留口、排泥管走向和阀体流向标记判断。阀通常在池外连接排泥管；装反会导致排泥不畅或池体侧密封异常。以池体施工图与产品流向箭头为准。

液动和气动怎么选？

现场有稳定仪表气源且控制系统按气路设计时，可走气动并配置二位四通电磁阀。更方便取水作控制介质、或不便供气时，常沟通液动。两者都要写清控制介质、压力范围与失电/失压后的阀位，不能只写“带控制”。

为什么控制管路容易堵？

控制管径细、弯头多、低点积泥或水质含砂时，杂质易在换向阀与隔膜腔通道沉积。安装时减少死弯，保留排污与冲洗口，投运前冲洗控制管，定期检查过滤与换向阀通道。

二位四通电磁阀起什么作用？

在气动（或需要电磁切换的）回路里，二位四通电磁阀切换控制介质进入哪一侧隔膜腔、从哪一侧排出，从而驱动主阀开或关。线圈电压、接线与失电位置要和控制逻辑一致。

安装图能否直接作为施工尺寸图？

不能。本页图示与产品页示意只说明原理与相对位置。法兰尺寸、开孔、支撑与预埋必须以确认后的外形图和池体施工图为准。

产品参数与配置边界见：JM744X 膜片快开排泥阀。

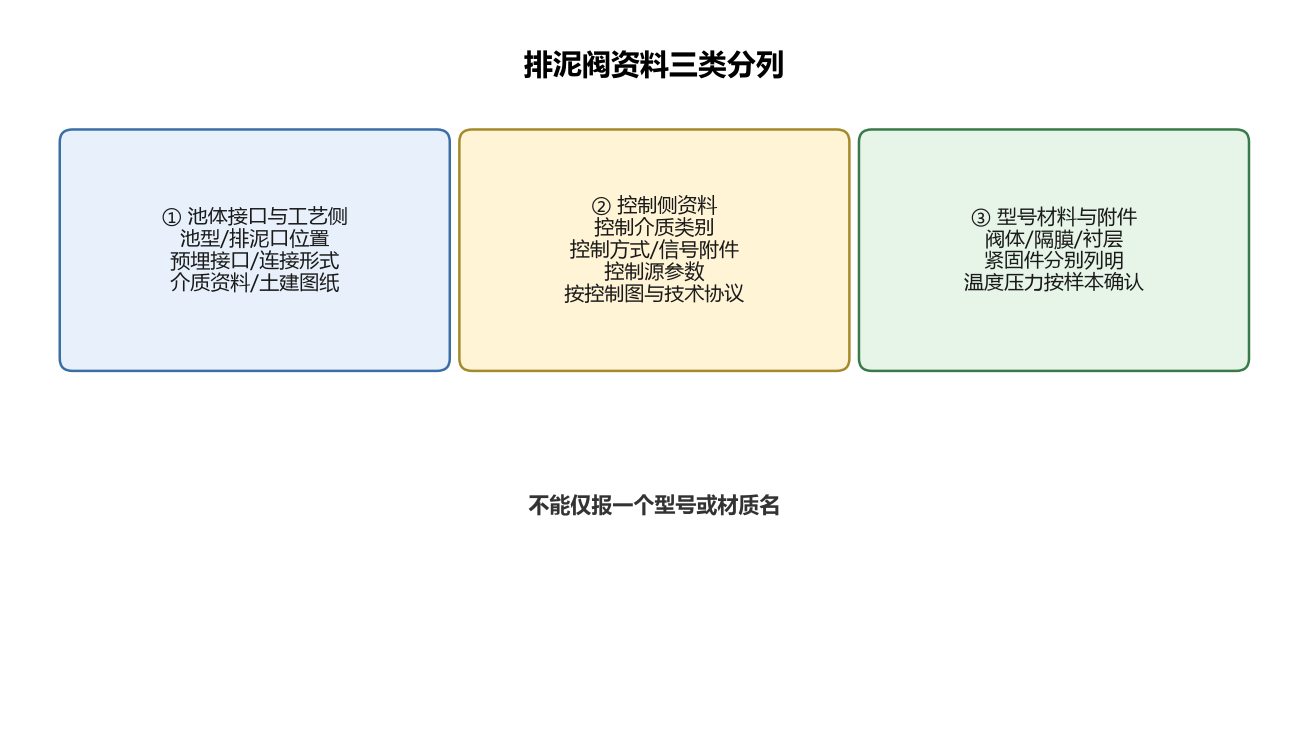

阀天流体控制（江苏）有限公司按池体接口与控制方式沟通排泥阀安装。泄漏与动作以试验报告及现场记录为准。
