具体型号、材料、参数与标准以项目文件和最终技术确认资料为准。
在没有外部电源和气源的管路上，要把某一侧的压力维持在设定范围附近，自力式压力调节阀是常见选择。它利用被调介质自身的压力变化来推动或平衡执行部件，不需要外接控制信号。但"自力式"只说明驱动方式，不代表可以脱离工况直接选型——入口压力、目标压力、压差、流量范围和安装条件，都会影响它是否适用以及采用何种结构。
一、先写清控制的是哪一侧压力

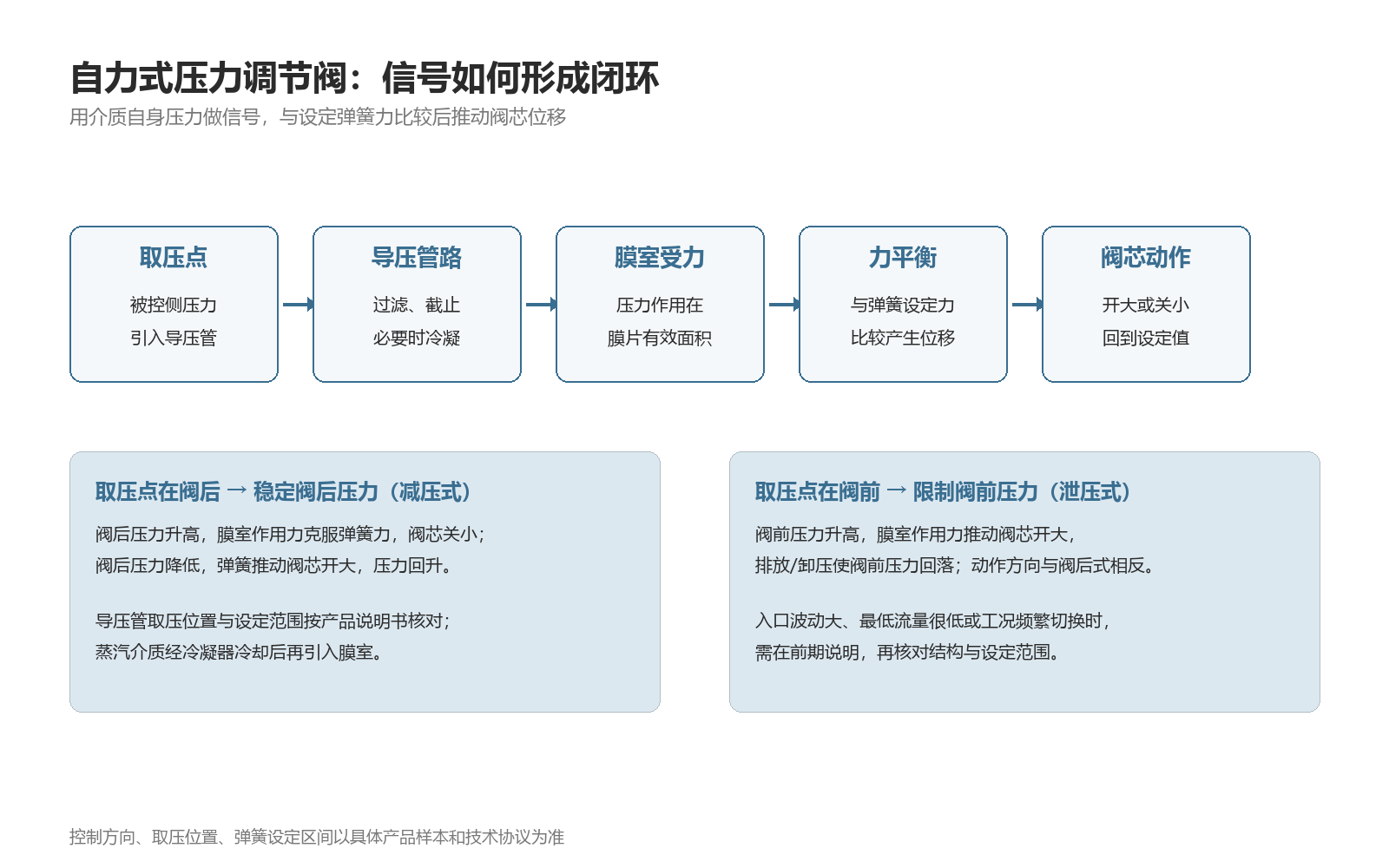

自力式压力调节阀按取压点位置分为两类：
取压点在阀后，用于稳定阀后压力（减压式）。 介质经阀芯阀座节流后，阀后压力 P2 经导压管引入执行机构膜室，作用在膜片有效面积上产生推力，与设定弹簧的预紧力相平衡。当 P2 升高，膜室作用力超过弹簧力，带动阀芯向关闭方向移动，阀门开度减小，P2 回落到设定值；当 P2 降低，弹簧推动阀芯开大，P2 回升。
取压点在阀前，用于限制阀前压力（泄压式）。 动作方向与减压式相反：阀前压力升高时，膜室作用力推动阀芯开大，通过排放或卸压使阀前压力回落。
项目沟通时，先写清是希望稳定阀后压力、限制阀前压力，还是围绕某个系统点维持压力条件。同时给出入口压力范围、目标值或可接受区间、最大与最小流量，以及介质名称和温度。只写"需要一个自力式调压阀"，不足以判断调节方向和工作边界。
二、压差和流量波动为什么直接影响选型
自力式结构依靠介质自身条件工作，系统压差和流量变化会直接反映到膜室作用力和阀芯位移上。以下工况在前期需要特别说明：
- 入口压力及其波动、阀前阀后压差超出所选阀门允许工况；
- 被控压力设定值不在所选弹簧与执行机构组合的设定范围内：阀后减压控制核对阀后目标压力，阀前压力控制核对阀前目标压力。入口波动范围与弹簧设定范围应分别核对，不能视为同一个参数。
- 最低流量很低，接近阀门泄漏量或不灵敏区；
- 工况变化频繁，下游有明显的启停冲击；
- 介质为蒸汽，需要在导压管上加装冷凝器，使蒸汽冷凝后再引入膜室，避免高温损坏膜片。
出现这些情况时，需要进一步核对执行机构形式（薄膜式或活塞式）、弹簧设定范围和导压管配置，再判断是否适用。导压管上通常配置截止阀和过滤器，取压点位置按产品说明书要求布置，一般距阀门若干倍管径处取压，具体数值以说明书为准。
三、安装与维护前期准备
安装前核对以下条件：
- 流向箭头与管路方向一致；
- 连接形式与法兰标准与现场匹配；
- 安装空间满足执行机构拆卸和弹簧调节需求；
- 取压点位置按说明书布置；
- 是否需要过滤器、旁通或隔离阀配合检修。
维护时记录以下信息，有助于后续判断：实际压力表现与设定值偏差、动作是否迟滞、有无外漏、膜室导压管内有无杂质或冷凝液。把问题发生时的入口压力、流量和工况条件一起记录，比单独描述"调不稳"更有参考价值。
四、询价时可直接使用的字段
提交自力式压力调节阀需求时，按以下清单组织信息：
- 控制方向：稳定阀后 / 限制阀前 / 其他系统点；
- 入口压力：正常范围与最高值；
- 目标压力：设定值或可接受区间；
- 流量：最大流量与最小流量；
- 介质：名称、温度、是否为蒸汽（需冷凝器）；
- 口径与连接：DN、法兰标准或其他连接形式；
- 现场条件：安装空间、是否已有旁通或隔离阀；
- 特殊工况：入口波动大、最低流量低、频繁启停等。
控制方向、取压位置和弹簧设定区间以具体产品样本和技术协议为准。把工况条件整理完整，后续结构选型和参数核对才有共同基础。
原理参考：SAMSON T 2512 EN（2026年9月版，第1–2、4页，阀后控制）及T 2517 EN（2026年9月版，第1–2、4页，阀前控制）。上述资料用于区分控制对象与设定范围，不作为本站型号的额定参数。
