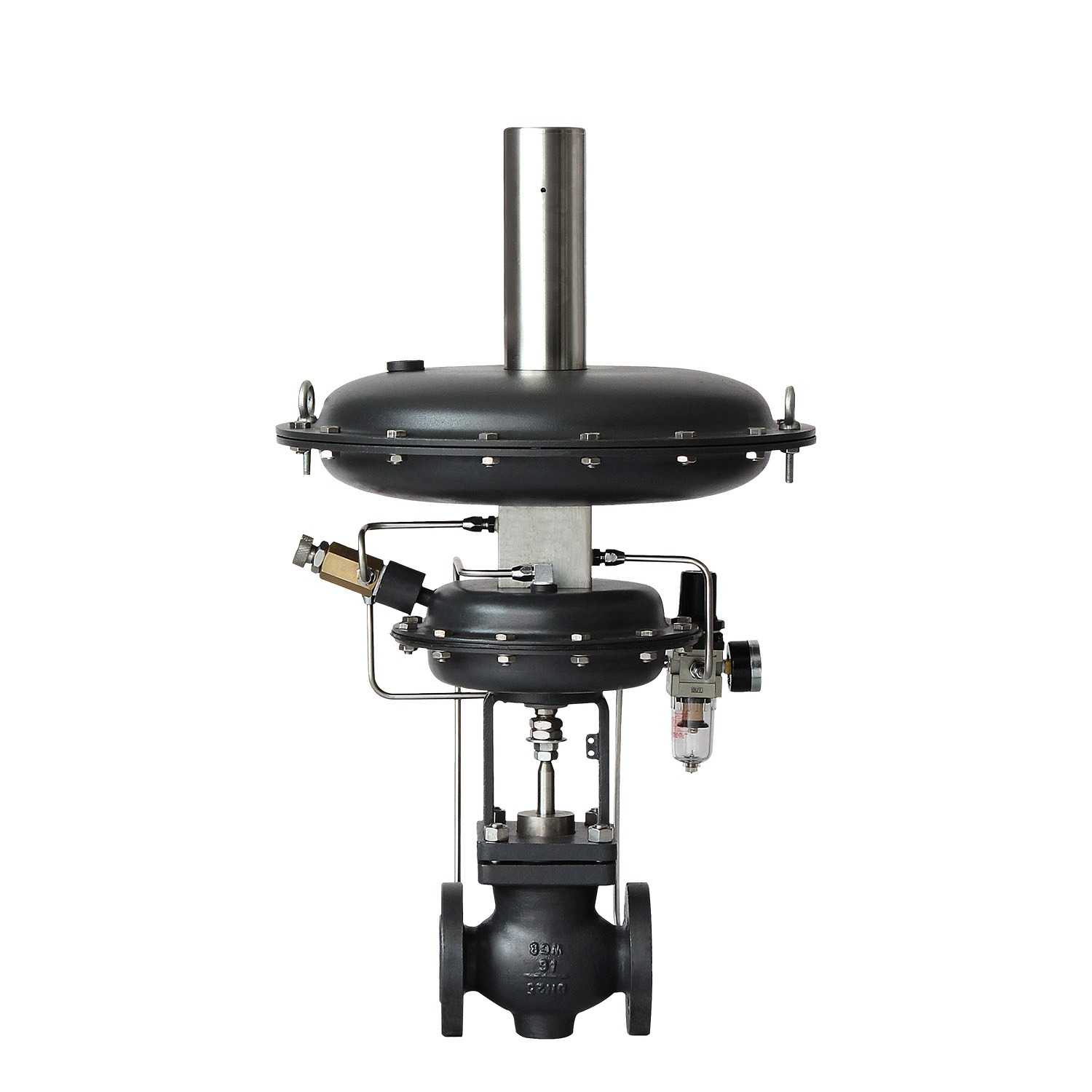

ZZYVP-16先导式自力式氮封调节阀

ZZYVP-16先导式自力式氮封调节阀用于储罐气相空间的补氮控制。储罐出料或气相冷却使压力下降时，阀门增加氮气供给；压力回到设定附近后，逐步减小供气。它调节的是罐顶取压点所代表的压力，而不是把氮气母管压力直接设成罐压。适合需要以氮气隔开空气、降低空气进入影响的储存系统，介质与氮气的相容性仍应由工艺条件决定。

产品参数与配置

指挥器与主阀怎样分工

指挥器感受取压信号并形成对主阀的调节作用，主阀承担实际补气通道。与普通直接作用式压力阀相比，这一产品的识别重点是先导控制链路及储罐补氮任务，不能只看膜壳大小或同一型号字母。它依靠介质压力完成基本调节，不按带4–20mA定位器的气动过程阀采购。需要监测、报警或联锁时，应把仪表和保护要求另列。

设定罐压、氮源压力和阀体承压分别选

罐顶设定压力决定调压弹簧及感压组件的选择，氮源压力决定可用压差和供气条件，阀体承压则约束介质侧的结构强度。三个数值不能互相替代。低压储罐尤其要给出允许正压和负压边界；即使阀体能承受较高压力，也不能让罐体承受相同压力。正常补气设定与排气、呼吸和保护定值之间应留出系统设计所需的配合关系。

流量变化比管径名称更影响供气能力

补氮量需结合最大出料速度、罐内气相容积变化和温度变化确定，并说明流量的基准温度、压力及单位。相同DN可以采用不同阀座和容量，选大通径不一定改善小负荷稳定性。最低氮源压力下要满足最大补气需求，最高氮源压力下则要检查小流量控制、关闭条件及异常供气风险。应把这两组极端工况与正常负荷分别计算。

材料与密封要分到具体部件

阀体、阀芯阀座、膜片及导压管并非一种材料。干燥氮气工况与可能接触罐内腐蚀性蒸气、冷凝液或清洗介质的工况，应采用不同的接液材料核对。选择不锈钢阀体也不能自动证明膜片、密封及全部附件具有相同耐蚀能力。采购需要列出气相成分、可能的夹带液和清洗条件，避免只写一个氮气名称。

取压和供气条件要在设计阶段对应

取压点应代表实际需要控制的罐顶压力，连接管路的积液、堵塞及额外阻力会改变信号传递。布置时同时考虑主阀流向、导压管路径、支撑空间和后续检验可达性。过滤或前级减压组件应与氮气洁净度、供气压力配套，不能把外观相似的附件视为默认配置。现场安装与调试由合格人员按组件说明和项目程序实施。

压力波动时先区分供气、取压与阀门问题

罐压偏低，可能涉及最低供气不足、实际补气需求增加或取压信号失真；低负荷下反复波动，还应比较阀座容量、调压档和系统容积。停流后压力继续上升，应把阀座密封、旁路串气及系统其他供气通道分别检查。维护记录宜包含压力趋势、对应出料状态、过滤和取压组件状态，而不是仅凭一次压力读数就调整设定。

订货资料与验收项目

询价请提供罐体允许正负压、正常罐压与波动范围、氮源最高和最低压力、最大及最小补气量、气体流量基准、介质温度、接口标准、材料要求、取压位置和附件清单。验收资料应对应阀体材料、完整组件型号、压力与密封试验、调压档及功能测试条件。储罐补氮是过程调节，独立超压与真空保护仍按系统安全设计配置。

采购常见问题

ZZYVP氮封调节阀能直接接高压氮气母管吗？

不能只凭主阀承压等级判断。应比较氮源最高和最低压力、指挥器及主阀所需工作压差、目标罐压和最大补气量。供气条件超出所选组件的适用范围时，需配置相应的前级减压方案，同时核对异常时罐体能够承受的压力。

储罐已有呼吸阀，还需要单独配置补氮阀吗？

两者任务不同。ZZYVP在罐压降低时调节氮气补入；呼吸及压力真空保护装置处理其对应的排气或保护任务。选型时应协调补氮设定、正常排气及保护定值，避免互相干扰，不能用补氮阀替代独立保护。

为什么同样DN的ZZYVP补氮阀，报价和供气能力会不同？

同一公称通径可配不同阀座和流通能力，指挥器、调压档及氮源压力条件也会改变适用范围。采购应同时提供最大液体抽出量、气相补气需求、允许罐压波动及氮源压力范围，再比较阀座容量和完整组件配置。
