阀杆渗漏排查：漏点判定、隔离前提与提交资料包

重点提示

本文用于整理前期技术信息；具体型号、材料、参数与标准以项目文件和最终技术确认资料为准。

任务：接到「阀门漏了」的报修后，用漏点位置完成分流，并在具备隔离条件前明确允许做什么 / 禁止做什么，同时打包给检修与备件的照片与数据。

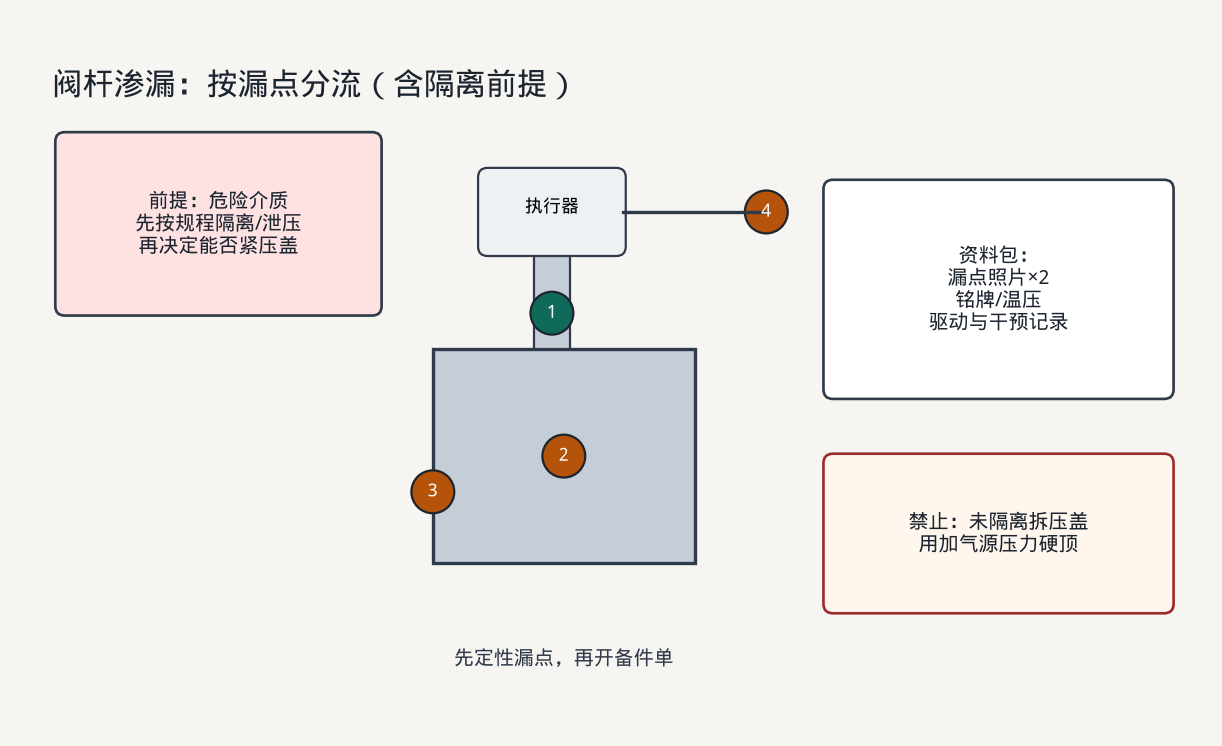

阀杆渗漏漏点分流示意

漏点判定与动作矩阵

观察到的漏点	优先怀疑	继续处理的前提（隔离/停机）	前提满足后的核对部位	前提未满足时禁止的动作	选错路径的后果
液体/气体沿阀杆四周渗出	填料函或阀杆表面损伤	按装置规程确认：介质危险性、是否允许在线紧填料、是否需切出泄压	压盖螺母松紧、填料规格、阀杆拉毛、填料是否干裂	未隔离时强行拆压盖；毒性介质凭手感紧固	喷溅扩大或阀杆拉毛加剧
渗点在阀盖与阀体中分面	中法兰垫片或螺栓预紧不均	一般需泄压后处理；确认有无夹套/伴热烫伤风险	垫片标准与损伤、法兰密封面、螺栓力矩记录	把中法兰渗当成填料问题去紧压盖	压盖越紧，阀杆侧可能继发泄漏
渗点在管道法兰	管端垫片/法兰错位	管线隔离与泄压按配管规程	垫片、法兰平行度、螺栓	开「阀门填料」备件单	备件类型全错
执行器气管接头处有气流声或皂泡	仪表气泄漏	可关气源阀隔离气路；确认失气位置是否导致工艺阀误动	卡套/快插、减压阀排污、气管破损	提高气缸供气压力掩盖接头泄漏	接头吹脱或阀门误动作
仅开关动作瞬间阀杆处喷出	填料瞬时失压或阀杆偏磨	评估是否允许在动作测试中观察；危险介质先切出	动作次数、压盖状态、阀杆直线度	用加大气源压力「顶过去」	密封副与阀杆损伤扩大

提交资料包（复制即用）

资料	最低要求	谁提供	缺了影响
漏点照片 2 张	一张全貌含阀体；一张局部含渗点；尽量含参照物	现场	无法判断表中哪一行
阀门铭牌信息	型号、公称通径、压力等级、制造商	现场	备件规格无法索引
介质与温压	介质名称、操作温度、操作压力	工艺	无法判断隔离等级与材料
驱动与气源/电源	气动供气压力设定、或电动电源与故障现象	仪表	气路问题被当成阀门本体
近期干预记录	是否紧过压盖、换过填料、改过减压阀	检修	重复错误操作
备件意向	若已判定填料/垫片/阀座，填写对应实测尺寸	检修 + 采购	回到「按原号再订」盲订；改用密封拆单表

场景：气动切断阀，操作工报「杆子那里冒烟」

照片显示白色气雾在阀杆处，同时气管快插处也有皂泡。矩阵上行「阀杆四周」与「气管接头」同时命中：先确认阀门失气位置、联锁影响并取得工艺操作许可；确认气源隔离不会造成危险动作后，再按规程隔离仪表气并观察阀杆处是否仍有介质渗出。若按许可完成气源隔离后阀杆处停止，按仪表气路径处理接头，禁止提高供气压力；若气源隔离后阀杆处仍有工艺介质，则进入填料路径，并按危险性完成工艺侧隔离后再拆压盖。资料包六项信息收齐后再开工单。

值班交接时的一句话结论格式

建议交接栏固定写成：「漏点=…；路径=填料/中法兰/管法兰/仪表气；隔离状态=已/未；禁止项=…；资料包缺项=…」。这样一句就能让下一班知道能否拆压盖、该找工艺还是仪表。

若路径落到填料且已具备隔离条件，备件字段按表B 填阀杆直径与填料规格；尚未定性前，不把「原填料型号」当成唯一下单依据。

本矩阵供值班与检修交接使用。阀天流体控制（江苏）有限公司可按资料包代为整理备件询价字段，隔离步骤以装置书面规程为准。
