电动活塞式调流调压阀怎么选：流量、压差与控制回路

重点提示

具体型号、材料、参数与标准以项目文件和最终技术确认资料为准。

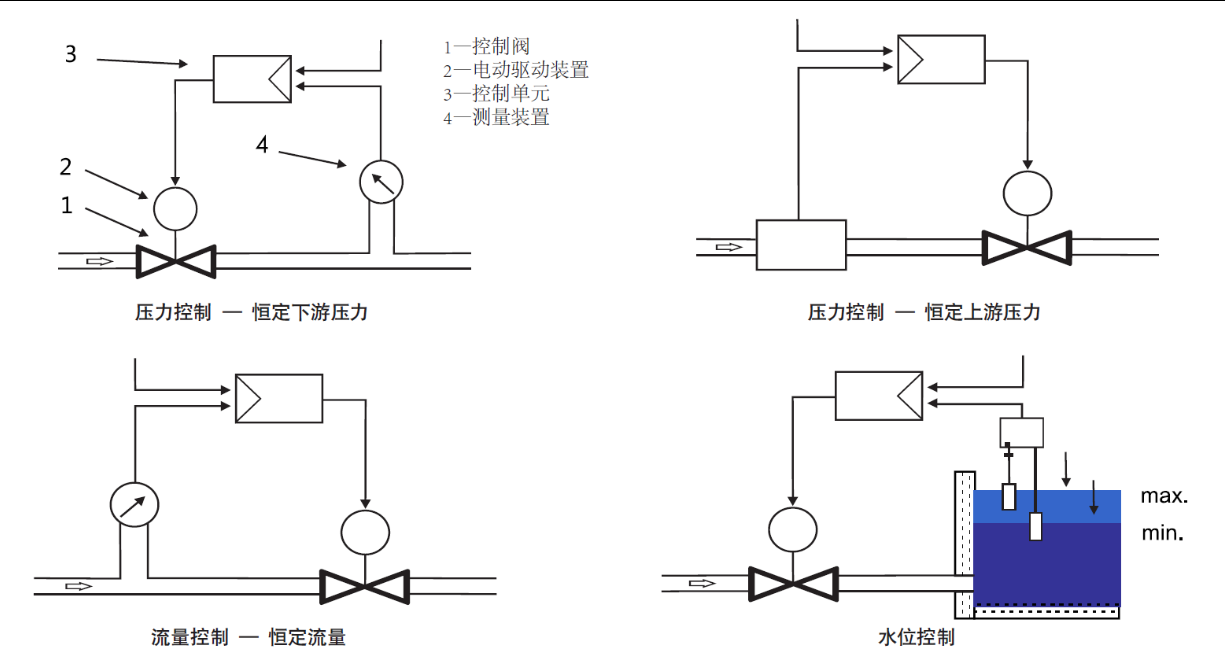

恒定下游压力、恒定上游压力、恒流及液位控制的测量与控制回路示意。

电动活塞式调流调压阀通过活塞位移改变节流开口，用来影响管路流量和压力。选购时先确定控制目标，再比较最小、正常、最大负荷下的流量与压差。阀门、执行机构、测量仪表和控制器配合，才能完成相应的恒压、恒流或液位控制任务。

控制目标与测点

活塞沿轴向移动，使节流开口增大或减小。开口轮廓、套筒及孔道设计影响行程与通流能力的关系，所以相同口径、相同执行器的两只阀，也可能适合不同压降任务。

电动机构通常反馈行程或阀位，流量计和压力变送器则测量过程变量。控制器比较测量值与设定值，再调整阀位，形成完整的过程闭环。

恒定下游压力要看阀后测点，维持上游压力要看阀前测点；恒流依赖流量测量，液位控制则要考虑容器进出流量平衡。采购资料应说清控制对象和测点位置。

当流量与压力目标相互制约时，应明确哪项优先、另一项允许怎样变化。一只阀的开度是一个操纵量，系统方案需要与可实现的目标对应。

实际流量既取决于阀门通流能力，也取决于管网压差。对密度一定、尚未出现阻塞流等情况的液体，在给定通流能力下，流量与压差平方根相关；压差变化，流量也会变化。

比较线性调节时，应分清输入信号与行程的关系、阀门固有流量特性，以及安装到管网后的响应。这三项分别影响定位、选阀与控制效果。

节流处局部压力降至汽化条件以下，会形成气泡。下游压力恢复后气泡塌陷，可能产生汽蚀；若下游仍处于汽化条件，则涉及持续闪蒸。两种情况需要不同的内件与下游布置考虑。

多孔或分级降压内件可用于分配压降、控制局部流速，但孔径、级数和材料要按运行点设计。含颗粒或结晶的介质，还应检查最小流道尺度与堵塞风险。

至少提供最小、正常、最大流量及各自阀前后压力，同时给出温度、密度、介质状态和异常工况。阀门偏大，常态可能落在很小开度；偏小，则可能达不到最大负荷。

压力应注明表压或绝对压力。判断汽化条件时使用相应绝对压力，并结合介质在该温度下的物性。清楚的数据基准能减少不同报价之间的误差。

询价包含控制目标、运行点、设计温压、接口、接液材料、颗粒情况和关闭要求，再列电源、信号、反馈及故障位置。联锁另列触发条件、目标状态和允许时间。

验收分清阀体承压、阀座关闭、阀位跟随和过程控制效果。前三项围绕阀组本身，过程效果还受到管网、仪表和控制器影响，应分别约定测试条件。

信号通常控制阀位，压力还受入口变化、下游负荷和控制回路影响。应一起检查测点、控制器设置、阀门容量和常用开度。

提供温度、各负荷流量和两侧绝对压力，并说明颗粒或结晶情况。由此评价压降分配、汽蚀或闪蒸以及堵塞风险。

内件容量、降压任务、材料和驱动负载可能不同。用同一组运行点、关闭要求和电气清单比较，才能看清方案差异。
