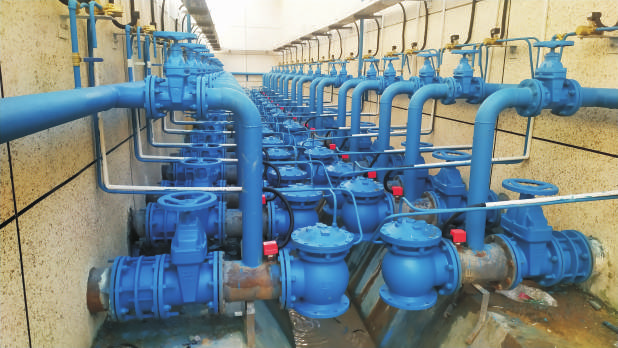

产品图片仅供参考，实际配置以确认的技术文件为准。

JM744X膜片快开排泥阀

型号: JM744X
应用行业: 给水厂、污水厂沉淀池与澄清池的池壁外侧排泥工况
产品简介: JM744X 为膜片快开排泥阀，适用于沉淀池排泥及水处理系统。

PRODUCT DESCRIPTION

选型说明

膜片驱动与排泥用途

采用膜片机构带动阀瓣升降，用于沉淀池底部排泥；清水或压缩空气进入控制腔，推动主阀启闭。

适用介质与典型应用

沉淀池、澄清池及水处理排泥管路。

常见可选规格

参数	配置与选型说明
产品类型	JM744X 为膜片快开排泥阀
规格与连接	DN100–DN400；角式接口；铸铁或球铁；膜片驱动。
材料与密封	膜片将驱动腔分开，控制侧压差推动阀杆和阀瓣升降。
驱动与附件	控制侧按清水液动或压缩空气气动方案分别选型，控制源不与被排污泥混为同一介质；开启速度取决于控制压差、换向元件和管路通流能力。

结构、材料与密封

膜片将驱动腔分开，控制侧压差推动阀杆和阀瓣升降。

膜片采用尼龙强化橡胶，换向回路选择清水液动或压缩空气气动；不采用液压油驱动。

驱动、信号与附件

控制侧按清水液动或压缩空气气动方案分别选型，控制源不与被排污泥混为同一介质；开启速度取决于控制压差、换向元件和管路通流能力。

手动二位四通阀用于就地换向，电磁二位四通阀用于电信号控制。电磁阀选配，按清水或空气回路选择介质适用性、接口、电压及通流能力。

PN10清水／空气驱动方案

配置项目	参数与选型说明
型号与口径	JM744X膜片快开排泥阀；PN10，DN100–DN400。
介质与温度	水、污水；0–80℃。含砂、纤维及高固含量污泥还需考虑流道通过性和阀座夹杂。
控制源	清水液动或压缩空气气动；最低驱动压力0.15 MPa，指控制源压力，不是排泥管公称压力。
膜片	尼龙强化橡胶。
换向方式	手动或电磁二位四通回路。电磁换向阀选配，其介质适用性、电压、接口及通流能力应与控制回路匹配。

来源：兴水阀门集团样本，第56页。上述数值属于PN10清水／空气驱动方案，不外推PN16。开启速度受控制源流量、管路阻力和工作压差影响。

询价资料

介质名称及工况、温度、压力、通径、连接体系、阀体与内件材料、密封或衬里、驱动方式、信号及附件、数量。

不确定型号是否适配？

把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。

发起技术询盘联系技术支持

FAQ

常见问题

JM744X膜片快开排泥阀适合沉淀池底排泥还是罐底放料？

本款用于污水处理沉淀池池底排泥。应围绕池底接口、污泥性质和排放压差选型，不能将其直接作为反应罐底放料阀替代。

JM744X排泥阀遇到含砂或纤维污泥，选型要补什么资料？

除通径外，应说明固含量、颗粒或纤维情况及沉积趋势。这些条件会影响流道通过性、阀座夹杂与膜片动作负荷，排泥量不能仅按管径推断。

JM744X需要怎样的控制介质才能快速开启？

可选清水液动或压缩空气气动回路。上述PN10方案的最低驱动压力为0.15 MPa，但压力达到下限不等于一定能快速开启：控制源流量不足、管路阻力较大或工作压差变化都会影响动作。手动或电磁二位四通元件负责换向，电磁阀选配。该压力下限适用于上述PN10方案，不能直接外推PN16；本款不采用液压油驱动。
