产品图片仅供参考，实际配置以确认的技术文件为准。

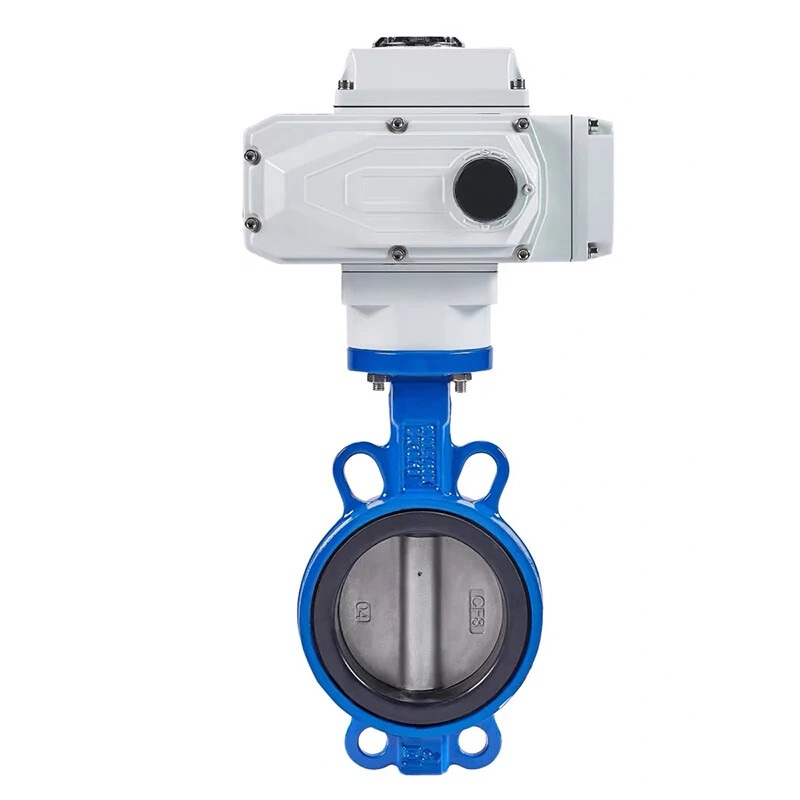

D971J 电动衬胶对夹蝶阀
- 型号
- D971J
- 应用行业
- 给排水、循环水、空调冷却水及一般工业水系统
- 产品简介
- D971J 是电动驱动、对夹连接、衬胶软密封蝶阀。D 表示蝶阀，9 表示电动，7 表示对夹，1 表示中线结构；中线蝶板绕阀轴回转，包胶蝶板或橡胶阀座形成软密封，常用于给排水、暖通和污水处理系统的开关切断。
PRODUCT DESCRIPTION
选型说明
型号说明
D971J 为基础型号。D=蝶阀，9=电动，7=对夹，1=中线；J 为衬胶系列代号，具体阀座和衬胶结构按该系列的产品图、材料表和温压表核对。压力等级和阀体材料随订货配置。
适用介质与典型应用系统
水、空气及部分轻度腐蚀性介质。典型系统包括给排水、暖通空调、污水处理和建筑楼宇循环水。介质适配需结合浓度、温度、氧含量、压力和材料清单共同确认。
常见可选规格
| 参数 | 常见可选范围 |
|---|---|
| 公称通径 | DN50–DN600 |
| 公称压力 | PN10、PN16 |
| 连接方式 | 对夹 |
| 阀体材料 | 铸铁、球墨铸铁 |
| 蝶板 | 球铁包胶或不锈钢 |
| 阀座 | EPDM、NBR |
| 电源 | AC380V、AC220V、DC24V |
| 控制方式 | 开关型、调节型 |
| 操作方式 | 电动/手动（手操装置） |
结构、材料与密封
中线蝶板绕轴线旋转完成启闭，金属阀体承担承压边界，蝶板包胶和阀座衬胶形成接液密封。EPDM 常用于水和热水介质方向，NBR 常用于含油介质方向；酸碱、油品浓度、温度和压力仍应结合材料清单判断。整阀温度由阀体、蝶板、阀座和密封副共同限定。
驱动、信号与附件
电动执行器。常用电源可选 AC380V、AC220V、DC24V，实际按执行器型号和项目供电条件配置。控制方式可选开关型或调节型，调节型配 4-20mA 信号和阀位反馈。可配置手轮等手动操作机构。防护等级和防爆要求按安装环境选择。
常见动作时间约 15–60 秒，受阀门规格、执行器型号、电机功率、减速比、负载及控制方式影响。
制造、检验与资料
蝶阀可参考 GB/T 12238，压力试验可参考 GB/T 13927。具体采用合同引用的标准版本。
询价资料
介质；温度；压力；通径；对夹标准；阀体和蝶板材料；阀座材料；电源；开关型或调节型；手操；防护防爆；数量。
相关内容
阀门选型栏目
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
D971J 的 EPDM 和 NBR 阀座怎么按介质选择？
EPDM 可作为水介质方向，NBR 可作为含油介质方向；最终需结合浓度、温度、氧含量、压力和材料清单共同确认。
D971J 电动蝶阀需要哪些电源和附件？
AC380V、AC220V、DC24V、手操装置、反馈和防护等级均按执行器型号及项目供电条件确认。
D971J对夹蝶阀更换成法兰蝶阀，需要改管道吗？
可能需要。对夹阀夹在两片管道法兰之间，阀体通常较短；法兰式阀体自带连接法兰，所需安装长度和紧固件可能不同。更换时应比较面对面长度、法兰标准、螺栓布置及蝶板回转空间，不能只凭相同DN和PN判断原位置能直接装入。
