产品图片仅供参考，实际配置以确认的技术文件为准。

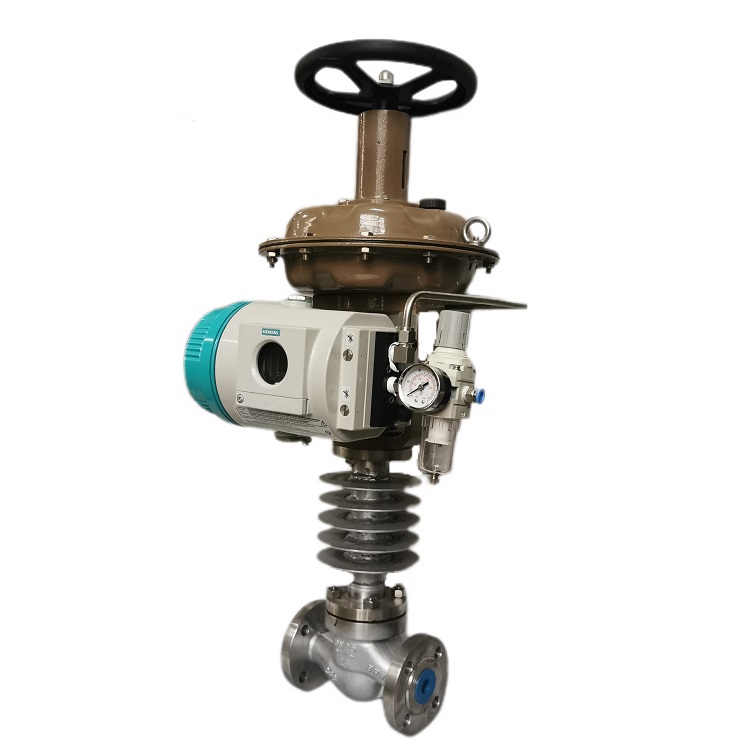

SRHTS-16P 气动单座调节阀
- 型号
- SRHTS-16P
- 应用行业
- 精细化工、公用工程、热力及一般工业过程的流量、压力与温度调节管路
- 产品简介
- SRHTS-16P 是气动单座调节阀，采用直行程阀芯改变有效流通面积，适合连续调节流量、压力或温度。阀体按 CF8 不锈钢铸件体系、公称压力按 PN16 配置，可配气动执行机构、定位器和手轮机构。选型应根据介质、流量、阀前阀后压力、温度、所需流量特性和失气位置计算确认，不能只按公称通径直接确定。
TECHNICAL DATA
技术参数
仅展示当前已录入的技术信息；未录入项目不作默认补充。
PRODUCT DESCRIPTION
选型说明
SRHTS-16P 气动单座调节阀采用直行程阀芯与阀座配合，通过改变有效流通面积调节流量，并由控制系统间接稳定压力、温度或液位。单座结构通常密封路径清晰、关闭性能较易控制，但介质作用在阀芯上的不平衡力会随口径和压差增加，因此执行机构不能仅凭阀门通径选配。
应用行业
适用于精细化工、公用工程、热力系统、水处理及一般工业过程中的连续调节管路。介质是否适用应结合成分、浓度、温度、黏度、颗粒、结晶倾向及腐蚀数据判断；CF8 只说明阀体材料体系，不代表阀芯、阀座、阀杆、填料和垫片均为同一材料。
产品简介
该型号按 PN16、法兰连接和 CF8 阀体配置，可配气动薄膜或活塞式直行程执行机构、定位器及手轮机构。页面展示的是产品结构方向，具体口径、阀内件、流量特性、作用方式和附件应以选型计算及供货清单为准。手轮用于调试或规定条件下的现场操作，不能替代正常气动控制，也不能在未确认联锁状态时强行介入。
选型先计算 Cv 或 Kv
调节阀不是按 DN 等径选择。应提供最小、正常和最大流量，以及各工况的阀前压力、阀后压力、介质密度或蒸汽状态、温度和允许压降，再计算所需 Cv 或 Kv。正常工况宜落在可控开度区间，并校核最大流量是否有余量、最小流量时是否长期小开度。液体还要检查汽蚀和闪蒸，气体与蒸汽要检查临界流、噪声和出口流速。
单座调节与切断的边界
单座阀可以承担一定的关断要求，但连续调节和紧急切断不是同一种任务。若用于联锁切断，应另行确认关闭时间、允许泄漏、最大关闭压差、失气位置和安全完整性要求。长期在小开度、高压差或含颗粒工况运行，阀芯阀座容易冲刷，应通过分级降压、耐磨内件或改变阀型解决，而不是单纯放大执行机构。
定位器、气源与失气位置
定位器应与控制信号、气源压力和反馈方式匹配。订货时写明 4–20 mA 等输入信号是否需要、是否带阀位反馈、过滤减压阀、电磁阀、限位开关和防护或防爆等级。失气开、失气关或失气保位由工艺安全分析决定，并与执行机构正反作用、弹簧方向和阀体流向共同核对。
材料、温度和安装
CF8 常用于 304 系不锈钢铸件方向，但材料适用性仍取决于介质和温度。阀芯、阀座密封面、阀杆、填料、垫片及紧固件必须分项列明。安装前清除焊渣，保证法兰同轴并预留执行机构检修空间；阀体流向按箭头安装，保温不得覆盖填料函、定位器和气路附件。投运前完成气密性、行程、零点、量程和联锁测试。
执行标准
- 设计及性能：GB/T 4213-2024《气动控制阀》。
- 法兰标准：GB/T 9124.1-2019 PN 系列，具体密封面和配套尺寸按合同确认。
- 结构长度：优先采用 GB/T 12221-2025 中适用系列；未覆盖结构按批准的外形图。
- 执行机构连接：直行程阀按配套连接图；不套用部分回转阀用 GB/T 12223。
- 试验标准：壳体压力试验按 GB/T 13927-2022；调节性能和阀座泄漏按 GB/T 4213-2024 及技术协议。
如项目需要 ASME、EN/DIN 等体系，应在询价阶段整体明确法兰、压力等级、结构长度和试验标准，不将不同体系的尺寸与等级混用。
订货信息
请提供介质及浓度、流量范围、阀前阀后压力、设计温度、管道通径和法兰、目标 Cv/Kv、流量特性、允许泄漏、气源压力、控制信号、失气位置、附件、防护防爆要求和文件清单。完成计算后再确定口径、阀内件与执行机构输出。
SRHTS-16P 常见问题
能否按管道 DN 直接选择阀门口径？
不能。应根据流量和压差计算 Cv/Kv，并校核正常开度、最大流量余量及小流量可控性。
带手轮后可以随时手动操作吗？
不可以。必须确认联锁许可、气源状态和手轮脱开要求，操作后还要恢复自动控制位置。
CF8 是否代表所有内件都是 304？
不代表。CF8 仅能说明相应铸件材料方向，阀芯、阀座、阀杆、填料和垫片需分别确认。
如何确定失气开还是失气关？
由失气时哪种阀位能使装置进入更安全状态决定，并通过工艺安全分析和联锁逻辑确认。
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
+调节阀和切断阀有什么区别？
调节阀在一定开度范围内工作，用来稳住流量、压力或液位；切断阀要关得住、开得开。介质相同、口径相同，也不能把切断球阀当调节阀长期半开。选调节阀必须报阀前阀后压力（或压差）和流量，不能只报 DN。
+自力式调节阀要不要电源和气源？
自力式靠介质自身压力作用在膜片或弹簧上，一般不需电源。仍要报介质、进口压力、出口设定、温度和连接。压差过小可能调不住，压差过大要核阀内件冲刷。有气源、需要远程设定时，再谈气动薄膜带定位器的方案。
+减压阀算调节阀吗？工况要报什么？
减压阀是把出口压力维持在设定值的一类调节，归在本栏沟通。要报进口压力波动范围、出口设定值、流量、介质是蒸汽还是气体或液体、温度。出口压力不是越低越好，要落在阀的可调区间，并核阀后是否需要安全阀，那是管线设计的事，在协议里写清界面。
+Cv 或 Kv 为什么不能直接按通径读一个数下单？
流通能力按流量、压差、介质密度或蒸汽状态计算。同一通径，阀内件和开度不同，Cv 不同。栏目通径只说明结构尺寸起点。算完的 Cv、泄漏等级、阀内件材料写入技术协议，泄漏以试验报告为准。
+工业阀门选型需要提供哪些核心参数？
建议提供：1) 阀门类型与数量；2) 介质名称及特性（腐蚀性、颗粒、粘度、毒性等）；3) 公称通径(DN)与公称压力(PN/Class)；4) 工作温度范围；5) 连接方式（法兰标准/对夹/螺纹/焊接）；6) 阀体/密封材质要求；7) 驱动方式（手动/气动/电动/液动）；8) 特殊要求（防爆、调节信号、卫生级等）。信息越完整，报价与交期越准确。最终参数以双方确认文件为准。
+是否支持非标定制与特殊材质？
支持。可按工况定制非标口径、压力、连接形式与材质。非标定制需先经技术确认结构可行性与交期，确认后出具技术方案与报价；不承接无法保证质量或缺少材质证明的定制。最终方案以双方签署的技术协议为准。
