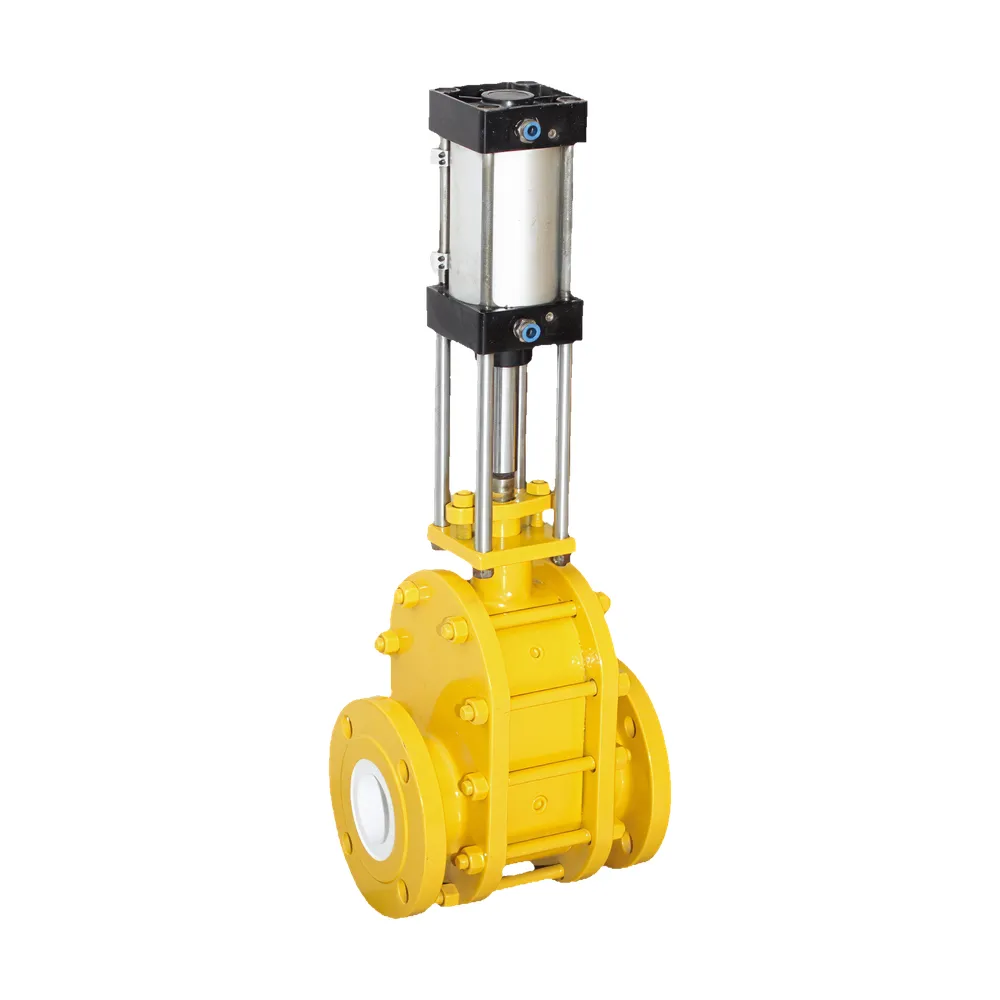

Z644TC气动衬陶瓷法兰双闸板阀
- 型号
- Z644TC
- 应用行业
- 干灰、煤粉、粉尘、水泥及颗粒物料的气力输送开关工况
- 产品简介
- Z644TC气动衬陶瓷法兰双闸板阀通过气动执行机构带动双阀板完成管路开启和关闭。陶瓷密封配置覆盖阀板、阀座密封部位及进出口流道，适用于需要核对颗粒磨蚀、密封结构和吹扫条件的输送系统；执行机构及具体参数按实际工况配置。
TECHNICAL DATA
技术参数
仅展示当前已录入的技术信息；未录入项目不作默认补充。
PRODUCT DESCRIPTION
选型说明
产品概述
Z644TC气动衬陶瓷法兰双闸板阀用于颗粒物料输送系统的开启和关闭。气动执行机构带动双阀板完成启闭，适用于干灰、煤粉、粉尘、水泥等气力输送开关工况。
陶瓷密封配置覆盖阀板、阀座密封部位及进出口流道。选型时应结合介质特性、磨蚀情况、密封结构、通径、压力等级和吹扫条件进行核对。

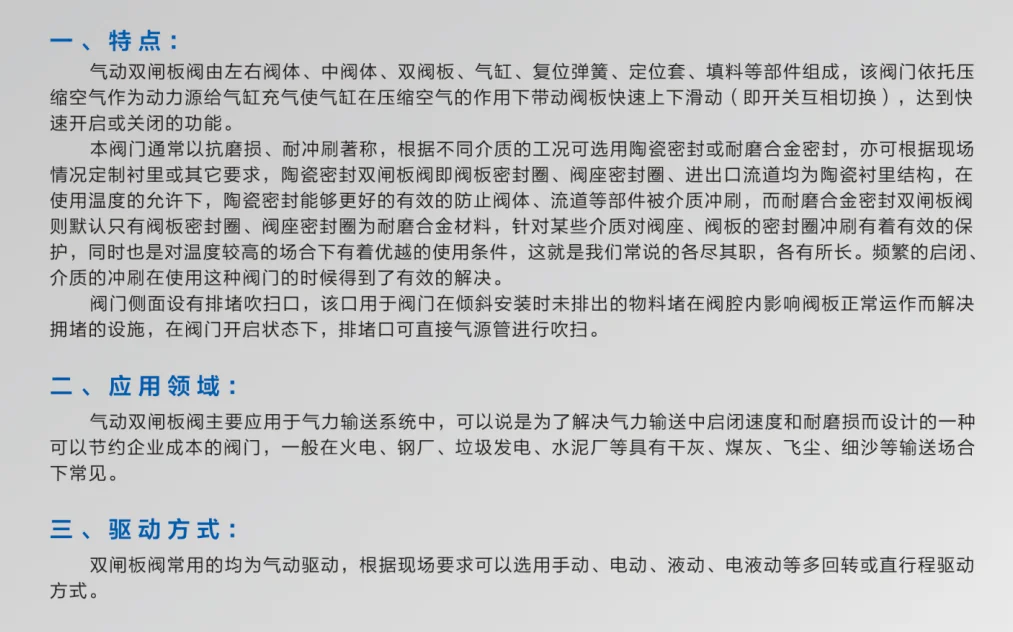

结构与陶瓷部位
阀体采用WCB，阀座采用工程陶瓷，阀板采用A105+陶瓷配置。气动执行机构驱动双阀板上下动作；进出口流道、阀板和阀座密封部位采用陶瓷型配置。
工作原理
气动执行机构接收控制信号后带动双阀板完成开启或关闭，使管路处于连通或截断状态。该产品的功能定位为开关控制；如系统对执行机构、控制信号或吹扫方式有特殊要求，应在选型阶段一并说明。
主要特点
- 双闸板开关结构，适用于管路开启和关闭。
- 法兰连接，便于与对应管路连接。
- 阀板、阀座密封部位及进出口流道采用陶瓷型配置。
- 可按工况选配吹扫口及执行机构。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | Z644TC |
| 产品名称 | 气动衬陶瓷法兰双闸板阀 |
| 阀门类型 | 双闸板开关阀 |
| 连接方式 | 法兰 |
| 驱动方式 | 气动 |
| 阀体材质 | WCB |
| 阀座材质 | 工程陶瓷 |
| 阀板配置 | A105+陶瓷 |
| 陶瓷配置 | 阀板、阀座密封部位及进出口流道 |
| 公称压力 | PN6–PN25 |
| 适用温度 | 陶瓷型≤250℃ |
| 适用介质 | 干灰、煤粉、粉尘、水泥及经核对的颗粒物料 |
| 功能定位 | 管路开启和关闭 |
| 可选配置 | 吹扫口及执行机构按工况配置 |
具体参数根据通径、压力等级及供货配置确定。
适用工况
Z644TC可用于干灰、煤粉、粉尘、水泥及颗粒物料的气力输送开关工况。对于倾斜安装、易积料位置或需要辅助吹扫的系统，应在选型时说明管路布置和吹扫需求。
选型需要提供的资料
- 介质名称、颗粒特性、温度、压力和通径。
- 法兰连接要求及管路布置。
- 气动驱动的控制要求和现场气源条件。
- 是否倾斜安装，是否需要吹扫口、试验或文件要求。
安装与使用边界
安装前应核对阀门连接、执行机构控制方式和现场管路条件。带吹扫需求的工况，应结合物料特性和现场布置确认吹扫口配置。检修、拆装和调试应按供货文件及现场安全程序实施。
常见问题
Z644TC用于调节流量吗？
本产品用于管路开启和关闭，选型时应按开关工况核对。
哪些信息会影响配置？
介质、温度、压力、通径、连接方式、气动控制要求、安装位置和吹扫需求都会影响供货配置。
SELECTION SUPPORT
不确定型号是否适配？
把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
FAQ
常见问题
+三类衬里怎么分？
栏内按衬胶、衬氟、衬陶瓷区分，不设独立二级栏目。
| 衬里 | 栏内怎么认 | 沟通时先写清 | 不要默认成 |
|---|---|---|---|
| 衬胶 | 型号或名称含衬胶、阀座胶种（如 D971J）；闸板衬胶闸阀（如 Z45X）不是衬氟 | 胶种、水温、是否含油 | 用衬胶去套蒸汽或强氧化性酸 |
| 衬氟 | 型号含 F46、PFA、F4、FEP 等氟塑料 | 衬层牌号、温度、是否真空 | 把栏内所有阀都当成同一种氟塑料 |
| 衬陶瓷 | 以本栏衬陶瓷产品为准：H44TC衬陶瓷旋启式法兰止回阀、Z644TC气动衬陶瓷法兰双闸板阀 | 陶瓷所在部位、材料与结构、粒径与流速、温度 | 把衬氟温度或衬胶胶种套到陶瓷上；把止回写成切断或把开关双闸板写成调节 |
阀种分工仍按现栏：衬氟球阀偏切断、流阻较低；衬氟隔膜阀介质不过阀杆；衬氟旋塞阀流道较直，带少量颗粒或发粘时常进入沟通；衬胶蝶阀、弹性座封闸阀多见于常温水。
衬陶瓷两款不要混用结构：H44TC 是法兰旋启式止回阀，阀腔内衬，阀座与阀板密封为 AL2O3，靠介质力启闭，只用于单向管道。Z644TC 是法兰气动双闸板开关阀，阀板密封圈、阀座密封圈和进出口流道为陶瓷衬里，阀座为工程陶瓷；气缸做开关，不是调节阀。陶瓷件备件按该产品结构更换，不能用氟塑料球体或胶板顶替。
+衬氟、衬胶、衬陶瓷怎么按介质选？
需要氟塑料隔离的强酸、强碱、溶剂，看衬氟球阀、隔膜阀或旋塞阀，并核该型号温度与真空。常温循环水、弱腐蚀、给排水，常看衬胶蝶阀或弹性座封闸阀，胶种按水温、是否含油。含硬颗粒、冲刷明显时，看本栏衬陶瓷产品页上的材料与结构，并报粒径、含量、流速。不要用衬胶去套蒸汽，也不要用衬氟试压温度去套橡胶闸板或陶瓷件。
+压力和温度怎么报？
阀体法兰按 PN 或 Class；衬层另有温度上限。工作压力、设计压力、最高温度、是否真空，分开写。真空会把衬层往流道里吸，正压水压试验代替不了真空条件。夹套伴热时夹套压力单独标注。陶瓷件温度只认该产品资料：H44TC 与 Z644TC 陶瓷型资料均为 ≤250°C，不把该数字套到衬胶或衬氟。
+含固体或冲刷能不能用衬里？
可以沟通，必须报粒径、含量、流速。衬氟、衬胶怕尖角颗粒长期刮擦。冲刷为主时再核衬陶瓷结构，不能只把「耐磨」写上。H44TC 参数表介质含渣浆、砂浆、泥浆等；Z644TC 参数表介质含高炉煤气灰、干灰、煤粉、粉尘、水泥、颗粒物料等。结论以该产品资料和试验报告为准。
+衬氟球阀、隔膜阀、旋塞阀怎么分工？
低流阻切断看衬氟球阀。介质不过阀杆、隔膜可更换看隔膜阀，注意堰式流阻。带少量颗粒、发粘、流道要比较直，看旋塞阀。压力、温度、法兰标准三者都要带上。
+衬陶瓷这两款怎么分工？
需要防止倒流、法兰旋启式止回，看 H44TC衬陶瓷旋启式法兰止回阀。气力输送一类需要气动双闸板开关、流道陶瓷衬里，看 Z644TC气动衬陶瓷法兰双闸板阀。不要把止回阀当成切断阀，也不要把双闸板开关阀当成调节阀。
阀天流体控制（江苏）有限公司按介质、温度、压力、通径、颗粒、连接和驱动沟通衬里阀门。上表是栏内分类，不是出厂套餐。参数以对应产品资料为准。
