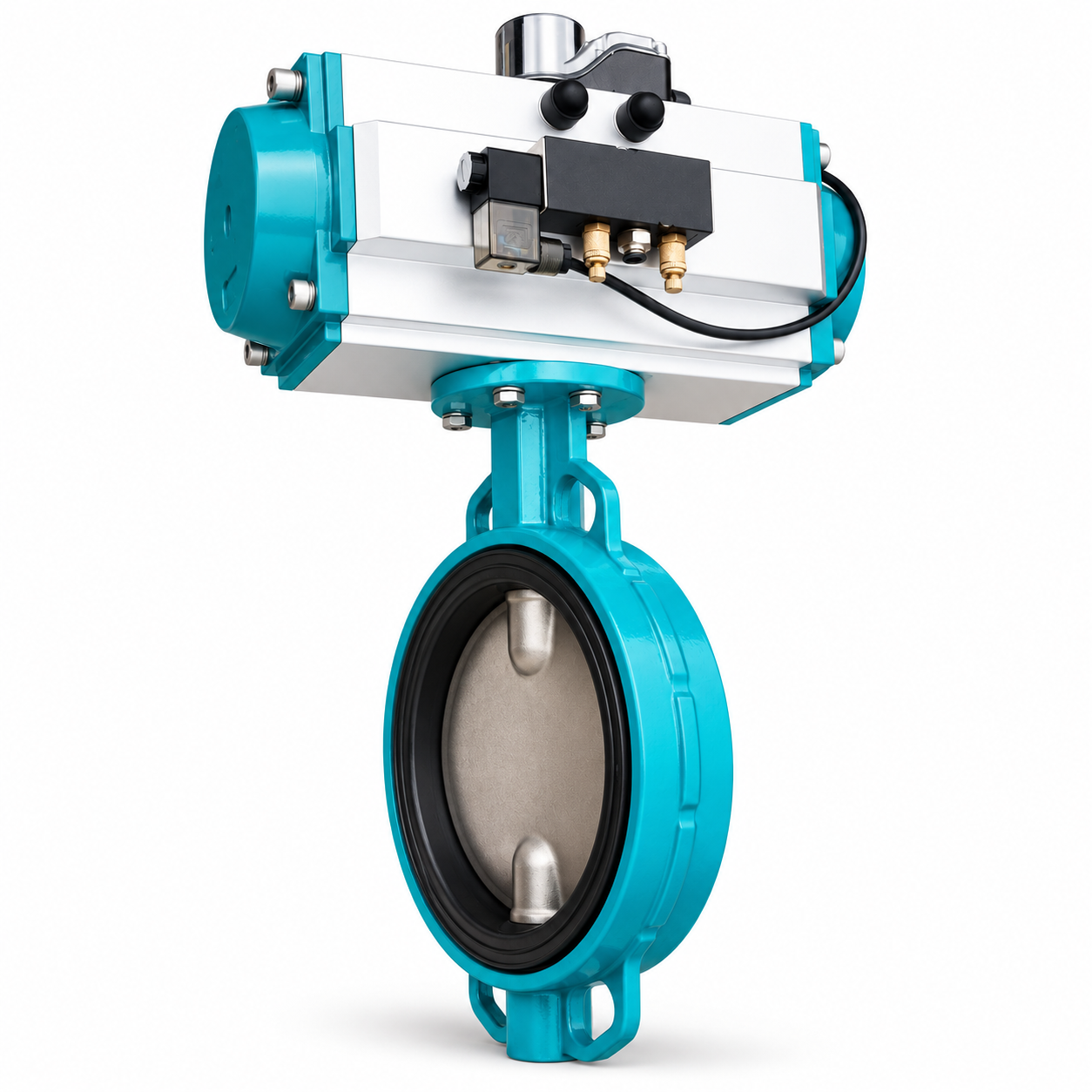

D671J 气动对夹衬胶蝶阀

D671J气动对夹衬胶蝶阀是一种采用对夹式连接、弹性橡胶衬里或阀座以及90°回转气动执行机构的自动蝶阀。

该产品结构紧凑、启闭速度快，在水处理、循环水、污水、一般化工流体以及自动化管路中应用广泛。

D671J主要技术参数

什么是衬胶蝶阀

衬胶蝶阀利用橡胶覆盖介质接触区域或作为主要阀座密封材料。

弹性橡胶能够提供良好的密封接触，同时对部分腐蚀和磨蚀介质具有一定适应能力。

D671J中的衬胶结构尤其适合水处理、污水和与橡胶材料相容的工业介质。

EPDM

EPDM是水系统中常见的弹性材料。

常用于：

• 清水
• 循环水
• 冷却水
• 部分污水
• 暖通水系统

具有良好的耐水、耐老化性能。

NBR

NBR具有较好的耐油性能，因此在含油介质中应用较多。

如果管路介质含矿物油、润滑油或类似组分，NBR通常比普通EPDM更值得优先考虑。

天然橡胶和其它橡胶

天然橡胶在部分磨蚀性浆体场合具有良好的弹性和耐磨表现。

CR、FKM等材料则各有不同的耐候、耐油或耐化学性能。

因此衬胶蝶阀应根据实际介质选择橡胶，而不是只按型号字母判断。

气动执行机构

D671J可以配：

• AT齿轮齿条执行器
• GT气动执行器
• 大口径AW拨叉执行器

执行机构配置可结合气动执行器的接口与控制要求确认。

双作用执行机构使用压缩空气完成开和关。

单作用执行机构使用气源完成一个方向动作，并由弹簧实现故障复位。

气动附件

根据控制要求可配置：

• 电磁阀
• 限位开关
• 过滤减压阀
• 定位器
• 阀位变送器
• 快速排气阀

用于PLC、DCS或设备联锁控制。

D671J安装特点

对夹蝶阀安装在两片管道法兰之间。

安装时两侧法兰必须保持同轴。

阀板开启区域不得与垫片或管道内壁干涉。

不得通过强行收紧法兰螺栓纠正严重管道错位。

对于大口径蝶阀和大型执行机构，还需要合理配置管道及执行器支撑。

应用

• 污水处理
• 循环水
• 冷却水
• 水厂
• 泵房
• 工业给排水
• 一般化工流体
• 自动化设备管路
