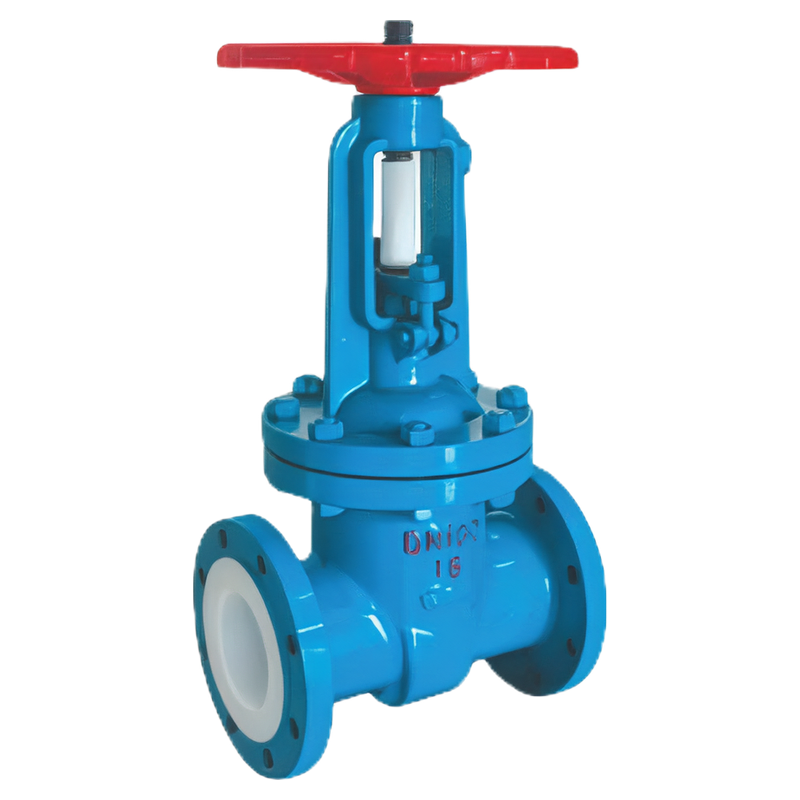

Z41F46铸钢手动法兰衬FEP闸阀

Z41F46铸钢手动法兰衬FEP闸阀采用铸钢阀体、明杆手轮机构、楔式闸板和氟塑料衬里，通过两端法兰连接于工艺管线。旋转手轮时，阀杆带动闸板沿阀体通道作直线升降，实现管线开启和关闭。F46对应FEP氟塑料，用于隔离介质与阀体、闸板等金属接液基体。

Z41F46主要承担全开与全关切断任务。闸板完全开启后离开主要流通区域，关闭时依靠闸板密封面与阀座配合阻断流道。介质性质、关闭压差、衬里材料及阀杆操作行程直接影响阀门的使用条件。

一、明杆楔式闸阀的结构和工作原理

Z41F46通过手轮驱动阀杆升降，带动楔式闸板进入或离开阀座密封区域。阀门开启时，闸板逐渐向上移动，让介质从下部流道通过；关闭时，闸板下降并与两侧阀座形成密封接触。

明杆结构的阀杆位置会随闸板启闭发生可见变化，可辅助现场判断阀门状态。由于闸板需要完成一定轴向行程，阀盖上方必须预留阀杆升降及检修空间。

闸阀与蝶阀、球阀的启闭方式不同。Z41F46需要多圈手轮操作，不适用于要求快速四分之一回转启闭的控制方式。长期停留在部分开度，介质可能冲刷闸板密封面，因此普通切断配置不宜作为连续节流调节阀。

二、主要技术参数

三、FEP衬里与闸板密封结构

Z41F46通过衬覆阀体、阀座及闸板等相应接液表面，减少介质与金属基体直接接触。楔式闸板关闭时，需要与阀座密封面保持正确的接触位置，因此衬层尺寸、密封面完整性和闸板导向结构均十分重要。

FEP（F46）与PTFE（F4）、PFA属于不同氟塑料。采用FEP衬里时，阀体与闸板的衬层结构应与所选阀座匹配。改变衬里材料需要采用相应的材料和结构配置，不能将其他氟塑料的额定温度或密封特性直接用于F46产品。

闸板密封区域受到固体颗粒和结晶物夹伤时，可能产生关闭内漏。介质温度变化还会影响金属基体、衬里及密封件之间的变形关系，因此高温或大压差管线需要核对整阀压力—温度条件。

四、闸阀适用介质和工况限制

Z41F46适用于以全开和全关为主的腐蚀性介质管线。化工药液、酸碱液体及其他工业介质的使用条件，应与FEP衬层及其他接液密封材料的相容性相匹配。

对于易结晶或含固体颗粒的流体，应关注颗粒在阀座和闸板导向区域的沉积。若闸板关闭时夹住硬质结晶，可能划伤衬层并影响后续启闭。

闸阀不适合长期在小开度下进行高压差节流。闸板局部处于高速流体作用区域时，可能产生振动、冲刷和密封面损伤。需要连续流量调节的管线，应采用经过相应流量特性和耐冲刷验证的控制结构。

五、法兰连接与阀杆升降空间

安装前检查两端法兰密封面、衬氟翻边、闸板及阀座，确认没有运输损伤、明显划痕或异物。两侧管道应保持同轴，不能通过紧固法兰螺栓强行拉正错位管道。

明杆闸阀的阀杆在启闭过程中会产生轴向位移，安装位置上方应留有完整的阀杆升降空间。若安装在管廊、设备底部或其他空间受限的位置，应避免上方支架、管道和设备与阀杆发生干涉。

法兰端面是否需要增加垫片，应根据阀体衬里端面结构确定。安装时均匀紧固连接螺栓，避免衬层局部过度压缩。

六、启闭操作与投运检查

闸阀开启和关闭通过手轮多圈旋转完成。操作时应观察阀杆位置及手轮阻力，确认闸板能够顺利升降，不应在到达正常机械限位后继续强行施力。

管道投运前应清除焊渣、砂粒及其他硬质杂物，避免其进入闸板密封区域。完成规定的压力和密封检查后，逐步恢复正常工况，检查法兰、阀盖及阀杆填料部位有无异常渗漏。

对于长期不操作的阀门，应按照现场维护制度定期检查手轮、阀杆和传动机构，防止阀杆螺纹锈蚀或结晶沉积导致启闭困难。

七、泄漏与操作异常排查

关闭后出现内漏时，应检查闸板是否到达正确关闭位置、阀座有无夹杂结晶颗粒，以及衬层密封面是否存在划伤。若密封面已经损坏，继续增加手轮扭矩可能使闸板及阀杆承受额外载荷。

手轮转动费力时，应检查阀杆螺纹、闸板导向部位、介质沉积及压差条件。发生明显卡涩时，应停止强行操作，在可靠隔离和泄压后进行检修。

阀杆填料部位发生外漏时，应检查填料压紧状态和密封件是否磨损。处理前必须执行介质隔离、泄压及排空程序，不能在未经许可的带压状态下拆卸填料或阀盖。

八、采购订货信息

订购Z41F46应提供DN、PN、法兰标准、结构长度、介质组成及浓度、工作和设计温度、关闭压差、是否含有结晶或固体颗粒、阀杆升降空间以及衬里材料要求。涉及特殊检验的项目，还应明确衬层检验、密封试验和材料证明要求。

常见问题 FAQ

1. Z41F46衬氟闸阀能用来长期调节酸液流量吗？

普通Z41F46主要按全开和全关使用。闸板长期处于部分开度时，流体可能对密封面产生集中冲刷，造成衬层磨损和振动。需要连续调节酸液流量时，应根据实际压差和流量选择相应的调节结构。

2. Z41F46手动衬氟闸阀安装时需要预留多大高度？

明杆闸阀在开启时阀杆会向上产生轴向位移，因此安装高度不仅包括阀体和手轮，还应包括最大阀杆升起后的总高度及检修余量。不同DN的行程与外形尺寸不同，应依据对应规格的总装图确定实际安装空间。

3. Z41F46关闭后仍然漏液，继续拧紧手轮有用吗？

首先应检查闸板是否到达关闭位置、阀座有无结晶颗粒或其他异物，以及FEP衬层密封面是否损伤。达到正常关闭位置后继续增加手轮力，可能损伤闸板或阀杆机构。密封面已受损时，应安全隔离后检修相应零件。
