J41F46美标Class150手动法兰衬FEP截止阀

型号: J41F46
产品简介: J41F46美标Class150手动法兰衬FEP截止阀用于化工管线人工切断。阀瓣升降形成密封，选购同时比较美标接口、结构长度、内部流阻、流向与关闭压差，FEP接液衬层和阀杆填料分别配套。

PRODUCT DESCRIPTION

选型说明

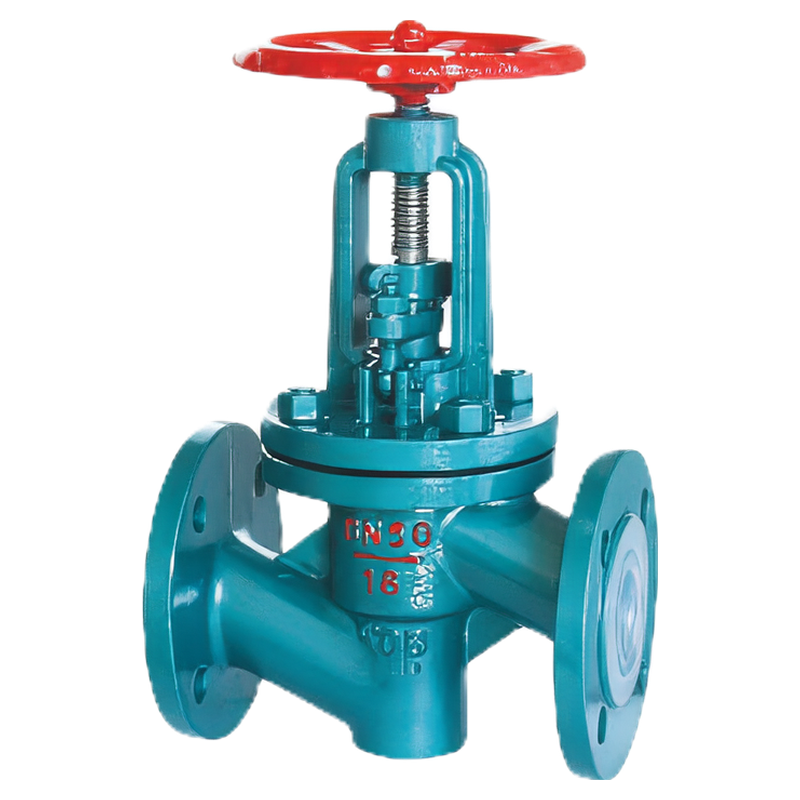

产品结构外观示意

J41F46美标Class150手动法兰衬FEP截止阀用于腐蚀性介质管线的人工开启与切断，适合美标法兰配管中的手轮隔离位置。手轮通过传动带动阀瓣升降，阀瓣回到阀座形成关闭密封。与回转球阀相比，截止结构的内部流道、操作行程和压差负荷不同，替换采购应同时看接口和流动条件。

两端管口沿管线布置，并不表示介质在阀内始终直线流动。介质经过阀座区域和流道转折，压力损失与阀瓣开度有关；在可用压差较低、要求较大流量的管线上，应比较实际通流能力。

手轮多回转控制阀瓣行程，阀杆上部与手轮操作需要相应空间。旧阀替换还应比较结构长度和操作空间，法兰孔位吻合只是其中一项。

Class150是法兰等级名称，不是固定150psi工作压力。ASME接口的孔位、密封面和螺栓体系应与配对法兰匹配，不能把相同DN的PN16产品直接视作同一连接。

法兰等级、壳体温压和阀瓣关闭压差是不同条件。介质力与阀瓣受压面积影响手轮负荷；同一型号更换口径或温度后，操作条件也可能变化。

介质从阀瓣不同侧进入，会改变开启与关闭时的轴向作用力。替换采购应保留对应阀体的流向要求及允许压差，不能把另一只金属截止阀的常见安装经验套给所有衬里结构。

FEP用于相应接液表面的防腐保护，阀杆穿出处由独立填料承担外密封。采用PTFE填料并不意味着阀体衬层也变成PTFE，部件材料表应分别表达两种任务。

PTFE、FEP、PFA的衬里方案应与阀瓣、阀座和端面密封配套。硬颗粒、结晶和长期高压差小开度运行，会增加密封面冲刷；持续过程调节更适合比较具有相应内件和特性曲线的调节阀。

请提供两端法兰图、NPS和密封面、端到端长度、介质成分与浓度、温度、运行及关闭压差、流向、启闭频次和手轮空间。接液清单分别写基体、衬层、阀瓣、阀座与填料，便于比较整阀而非只比较F46材料名称。

J41F46美标Class150能直接替换同口径PN16截止阀吗？

不能仅按口径替换。法兰孔位、密封面、结构长度和整阀温压条件要分别匹配，截止阀流向与上部操作空间也影响原位替换。

J41F46美标衬FEP截止阀能长期半开调节药液吗？

普通切断内件不宜直接承担长期高压差调节。狭窄开口会使流动集中在密封区域，增加冲刷；连续调节应比较专用内件、流量特性和各负荷压差。

J41F46衬FEP，采购单上能同时要求PTFE填料吗？

可以分别提出。衬层用于接液防护，填料用于阀杆外密封，两者可采用不同材料组合。订单应写清各部件材料和介质条件，而不是统称四氟。
