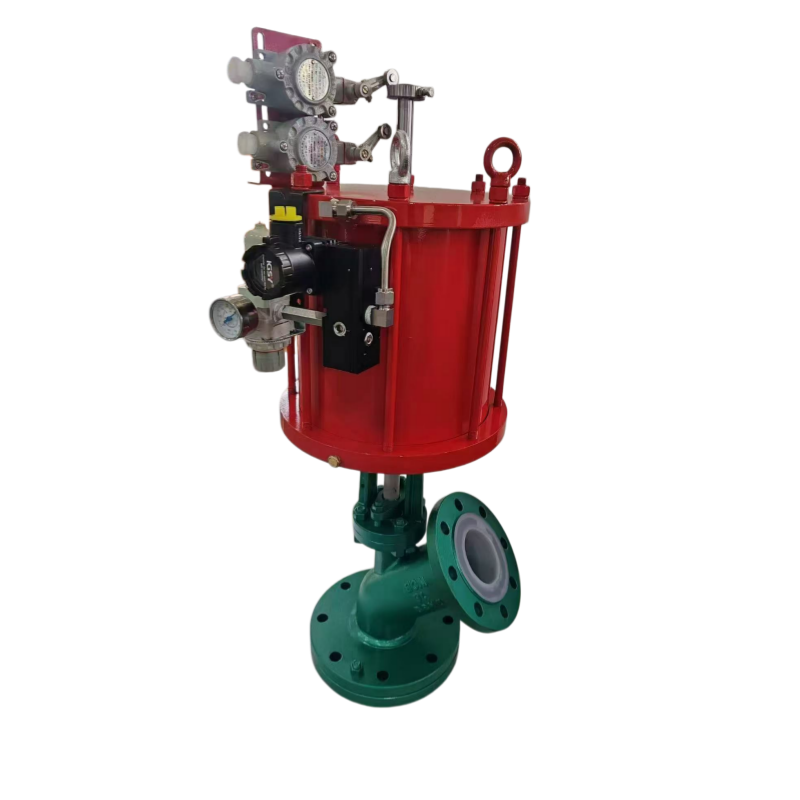

FL41F46-16C气动衬FEP上展式法兰放料阀

FL41F46-16C气动衬FEP上展式法兰放料阀用于反应釜和工艺容器底部的批次排料。气动机构带动阀杆直线运动，阀瓣向容器侧抬起时打开流道，回到阀座时切断；FEP衬层保护相应金属接液区域。需要远程启闭，又希望把阀门关闭部位安排在釜底出口附近的装置，可以重点比较这种上展结构与釜口、搅拌器和下游排料管的配合。

结构与配置

上展行程与釜内空间怎样配合

上展式的开启动作发生在容器侧，阀瓣抬起后，物料进入阀门流道并流向排料端。阀瓣的最大伸入位置、开启行程与搅拌器运动包络共同决定空间是否足够，搅拌叶片、刮壁件或其他釜内部件靠近底部时尤其值得比较。

关闭部位靠近釜底，不等于所有容器连接都能齐平或排空。釜口短管的长度、阀座位置、衬层轮廓和底部坡度会改变停留空间。对易凝固、易结晶或有交叉污染要求的批次物料，应把关闭位置和残留容积作为几何要求，而不是仅凭“釜底阀”名称判断。

与下展式及普通管道阀有什么区别

下展式把开启位移安排在另一方向，釜内避让和阀门外部所需空间随之改变。上展式适合釜内有相应行程空间的布置；搅拌器紧贴底口时，下展式或其他不向釜内伸入的结构更值得比较。最终还要把两个接口位置和整套外形放在同一设备图中。

普通法兰球阀或截止阀解决管道中的启闭，放料阀则要配合容器出口及关闭位置。把管道阀接在较长釜底短管下方，即使能切断，也可能保留一段积料空间。选择差别应落到釜口连接、密封部位和通流任务，而不只是阀种名称。

釜口DN与排料口DN为什么分别报价

容器端承担与釜底接管的配合，排料端连接后续管道，两端可以采用不同通径及连接尺寸。报价应分别列DN、法兰标准、等级、钻孔、密封面和接口位置，并提供釜口短管及阀座相对位置。一个DN不足以描述整套连接。

排料口更大，并不必然使一个批次按比例缩短。有效开口、物料黏度、液位、压差与下游管路阻力共同影响排料。对黏稠物料或含固体料液，应同时给出目标排放时间、温度、颗粒尺寸和析晶情况，比较实际通流通道及允许流速。

FEP接液保护与固体负荷分别评价

FEP与PTFE、PFA是不同氟塑料，接液材料名称应与阀体衬层、阀瓣、阀座、阀杆暴露部位及端部密封分别对应。金属基体承担结构支承，衬层抵抗相应化学接触；某一衬层耐介质，不代表其他暴露零件自动具有同样边界。

酸碱料液的适用性由浓度、温度、氧含量、压力和完整材料清单共同评价。硬颗粒可能磨损流道或夹在关闭接触区，析晶物又可能增加启闭负荷。衬氟的化学保护不能代替磨蚀与夹杂评价，高温清洗和真空排料也应按完整阀门组合处理。

气动负荷与失气位置怎样写进订单

执行器应覆盖阀内最不利压差、阀瓣受压面积、阀杆填料摩擦及关闭密封载荷；黏附或固体夹杂还可能增加所需推力。不能仅按DN选择气缸，也不能只按供气压力判断能否在釜内受压时开启。气源条件、阀门行程和动作频率是同一选配任务。

批次排料中的失气关闭、失气开启或保持位置，取决于执行器与控制气路的组合。弹簧复位和双作用的回位机制不同，电磁阀负责气路切换，位置反馈提供被测部件的位置信息；反馈信号本身不证明关闭泄漏合格。控制需求应与机械启闭任务分别列明。

反应釜项目询价需要哪些资料

请提供介质与清洗液、浓度、黏度、颗粒/析晶、温压与最大启闭压差，说明容器液位、目标排料时间和动作频率。附釜底接管、搅拌器运动范围、两端接口和可用空间图，并列气源、失气位置、信号及关闭泄漏要求。

成套比较包括釜口与排料口尺寸图、阀瓣开启包络、接液剖面和材料清单、对应温压条件、执行器负荷及试验要求。备件清单按实际阀座、阀瓣和密封件配套，同一衬氟代号还要对应零件几何、连接和密封关系。
