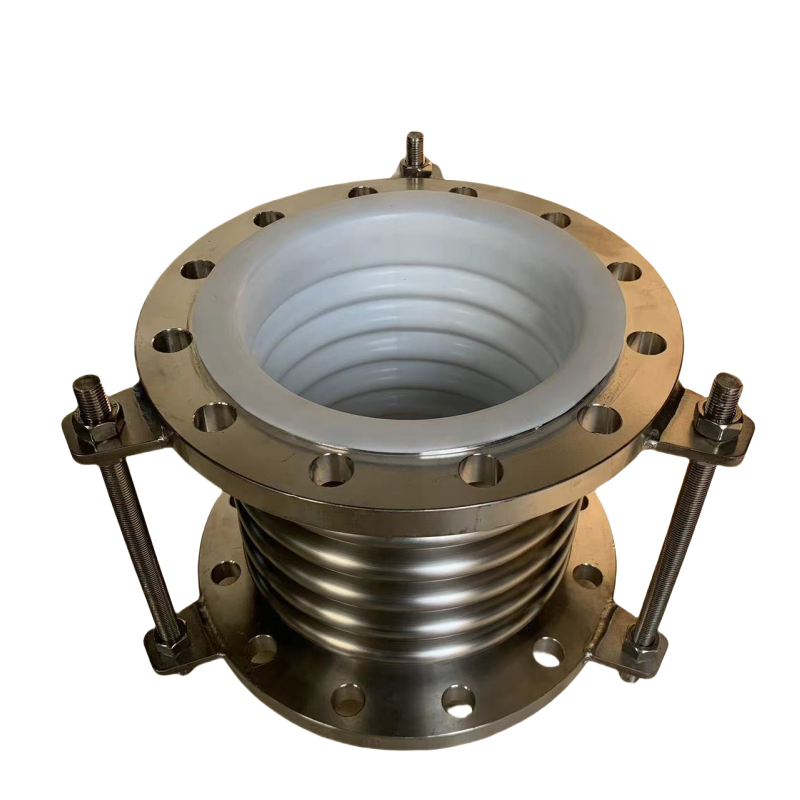

FTTN-16法兰衬氟金属波纹管补偿器

FTTN-16法兰衬氟金属波纹管补偿器用于腐蚀性工艺管道与设备连接中的位移配套。金属波纹管参与承压和变形，氟塑料衬层保护相应接液区域，两端法兰连接管道或设备。既要考虑腐蚀性介质，又要控制管线热位移带来的接口载荷时，选购重点是波纹管、衬层、约束结构和管道受力的共同配合，不能只按口径或一项材料耐温比较。

结构与配置

金属波纹管与氟塑料衬层各自负责什么

金属波纹管以波纹侧壁的弯曲变形容纳相对位移，同时参与承压；衬层隔开相应金属表面与介质，端部还要与法兰密封配合。金属柔性元件、衬层和连接形成同一成套结构，衬层在运动中也要保持接液屏障与密封连续性。

纯氟塑料波纹管与衬氟金属波纹管的主要柔性部件不同，约束和受力关系不能通用；裸金属补偿器又直接涉及合金与介质接触。带金属法兰或外部螺杆，并不足以辨别内部是哪一种结构，替换比较应落实到承压剖面与接液层位置。

位移方向与运动组合怎样影响结构

轴向是两端距离的变化，横向是垂直于轴线的相对偏移，角向是两端轴线夹角的变化。单波纹管、双波纹管、铰链或承力约束结构保留的运动自由度不同，采购应按实际方向和组合工况匹配，不默认三种运动可以同时使用。

冷热运行同时产生伸缩与偏移时，应给出完整运动路径，并按组合工况比较可用位移、刚度和循环要求。单独轴向与单独横向的允许量，不应各取全额再叠加。管段绕自身轴线扭转属于另一种负荷，也不应按普通角向转动处理。

为什么压力推力与位移反力分别比较

波纹管内外压差会产生压力推力，基本关系为F=Δp×A有效。有效面积取决于波纹管几何，不能直接用管道内径面积代替。波纹管变形还产生与刚度、位移有关的反力，这些载荷会影响设备接管及管道支承的受力。

外部螺杆可能参与运输保持、运动限位、双波纹管运动分配或持续承受压力推力，各种任务的载荷路径不同。承力拉杆会约束相应运动，限位件又不等于正常运行中的完整推力约束。采购应同时比较约束功能、允许运动和设备接管载荷，而不是仅以螺杆数量判断。

温压、位移与循环次数怎样共同限制使用

金属波纹管的重复变形涉及疲劳，设计位移可能包含局部塑性变形，能够回弹也不能单独证明使用寿命。位移幅度、温度、压力和循环次数共同参与设计；频繁批次升降温与少量季节性开停，即使最大位移相同，循环任务也不同。

氟塑料种类、衬层成型及端部密封又有各自的温压和变形边界。金属材料耐温不能代替整个衬氟总装的允许温度，法兰等级也不能单独决定波纹管承压。在较高压力下，还应把稳定性与运动能力放在同一设计条件下评价。

哪些需求不宜按普通热位移配套处理

泵出口的高频振动、压力脉动、长期固体磨蚀和真空抽吸，都超出仅描述冷热伸缩的工况清单。尤其是振动，频率、振幅和运行时间会形成另一组循环载荷；具备热位移能力不等于具有减振或抗共振能力。

酸碱介质适用性由浓度、温度、氧含量、压力和完整接液材料共同评价。低沉积要求还涉及内衬轮廓和物料特性，衬氟并不等于无残留。管线强行对口产生的长期偏载也不应当作正常热位移消耗设计行程，普通法兰短节则没有波纹管的运动任务。

设备接口改造与补偿器询价清单

请提供DN、法兰标准/等级、钻孔与密封面、冷态长度和设备接管位置，列出介质/清洗过程、温压及负压。运动资料给出轴向压缩与伸长、横向偏移、角向变化及组合路径，同时说明循环次数、振动/脉动与设备允许载荷。

交付比较包括承压和衬层剖面、材料及覆盖、有效面积、各方向刚度与组合位移条件、循环设计依据、约束杆件功能和对应试验。旧件替换还应比较冷态位置、连接长度和原管道约束，避免尺寸相近却改变设备接管受力。
