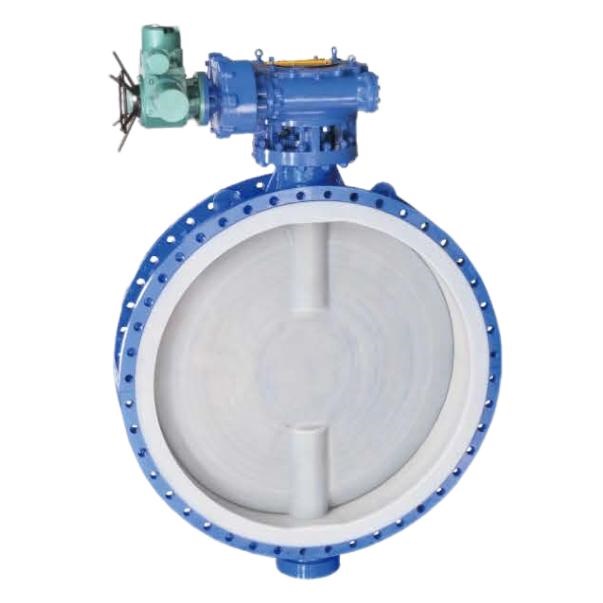

D941F46铸钢电动法兰衬FEP蝶阀

D941F46铸钢电动法兰衬FEP蝶阀用于腐蚀性化工管线的远程开启和关闭。电动执行机构经阀杆带动蝶板回转，FEP接液结构承担介质隔离，铸钢法兰阀体承担压力与连接载荷。需要由控制柜发出启闭命令、减少现场人工操作的装置，可以把管道接口与电气需求一起进行采购。

结构与选购配置

双法兰阀体与对夹电动蝶阀怎样比较

双端法兰属于阀体自身的连接部位，结构长度和两侧接口共同决定管线占用空间；对夹型则夹在管道法兰之间。替换时，除了DN，还要比较法兰标准、密封面、端到端长度及蝶板运动包络。把原有对夹阀改成法兰型，可能涉及管段长度变化。

电装位于阀门上方或侧方，机柜、管架及邻近设备会影响安装方位。接口选型应同时纳入电装外形和电缆引入空间，避免阀体能接上、执行机构却没有位置。

关断负荷与开关信号是两套条件

电动蝶阀的驱动负荷来自阀座摩擦、压差和蝶板转动时的流体作用。选电装时，既要有足够的启闭能力，也要限制传递给阀杆及密封副的最大负荷。电机功率、DN或一个空载扭矩值，都不足以单独决定适配性。

控制柜的关阀命令、开关到位反馈和阀座泄漏验收分别回答不同问题。命令表示要求动作，位置反馈表示相应行程状态，阀座试验评价关闭密封。工艺联锁采购应把这三项分开列明。

需要中间开度时，先说清控制任务

采用带位置控制功能的电装，可以让蝶板跟随给定位置，例如匹配4–20mA模拟量输入。反馈输出则是另一接口，不能把输入信号自动当作已经具备的阀位输出。

长期连续调节还涉及最小、正常及最大流量、阀前后压力、开度区间和执行机构工作制。蝶板位置与流量不是简单的一一比例关系，部分开度下的冲刷与流体力矩也会改变负荷。能停在中间位置，不等于已经满足某项流量控制精度。

FEP选材与整阀使用边界

F46表示FEP，PTFE对应F4，PFA是另一种氟塑料。比较这些材料时，要同时看阀体接液衬层、蝶板包覆、阀座及阀杆密封，不把一种原料的耐温值扩展为整阀温压等级。

硬质颗粒、结晶和频繁冷热切换会影响软密封接触与衬层状态；真空或突然降压还涉及衬层固定和压差受力。对长期高压差节流、磨蚀性介质或明确要求负压使用的装置，应把相应条件作为单独的结构选购任务。

失电动作需要独立方案

电机失去供电后，不能继续依靠该电源输出动作。系统要求停电自动关闭或开启时，执行机构需要对应储能、复位或备用供电方案，并覆盖实际负荷和规定动作方向。具有阀位显示、手操机构或远程接口，并不等于具有失电复位功能。

环境要求同样单独列出：室内或室外、环境温度、腐蚀性气氛及防爆区域条件，都会影响电装外壳、接口和认证选项。普通电动驱动这一名称不代表某个固定防护或防爆等级。

询价同时提供管线与电气资料

请列出介质组成和浓度、温度范围、颗粒与结晶情况、工作压力、最大启闭压差、DN、法兰标准、密封面及结构长度。电气部分说明电源、全开/全关或连续调节任务、控制输入、位置输出、启闭频率及失电动作要求。

旧阀更换附接口图、电装铭牌与既有控制接口清单。验收资料分别对应接液材料、完整温压条件、阀座泄漏和驱动/反馈功能，便于判断整套阀门是否满足工艺任务。
