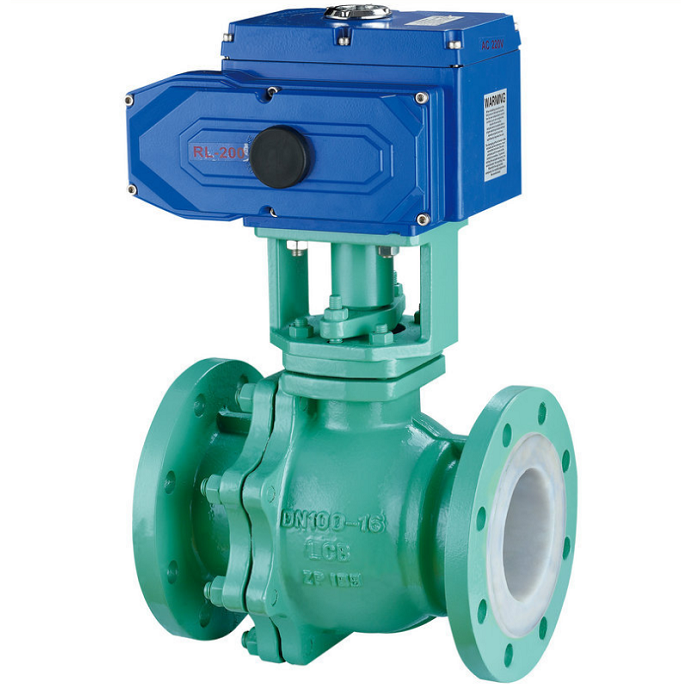

Q941F4铸钢电动法兰衬PTFE球阀

Q941F4铸钢电动法兰衬PTFE球阀用于腐蚀性介质管线的远程开关。电动机构带动球体约90°回转，使球体通孔与管道相通或错开；PTFE接液衬层与软阀座分别承担防腐隔离和关闭密封。需要电源驱动、由PLC或控制柜管理启闭的装置，应将阀门接液结构和电装接口一起采购。

结构与选购配置

衬PTFE球阀与PTFE阀座球阀有什么不同

普通软密封球阀也可能使用PTFE阀座，但阀体流道和球体仍可直接由金属接液。衬PTFE球阀则把防腐衬层纳入接液结构，判断适用介质时，需要同时看阀体内腔、球体通孔与球面、法兰端面及阀杆附近的材料。

铸钢指金属基体，并不说明介质直接接触哪一部分金属。选材清单应把基体与衬层分开；只报WCB或“软密封”都不能完整描述防腐结构。原阀替换时，清洗液和介质杂质也应与工艺液一起进入比较。

电装扭矩要对应实际球阀负荷

球体与软阀座的接触摩擦、介质压差和温度变化共同影响启闭负荷。对浮动球结构，压差还会增加相应阀座的接触负荷；驱动选型要覆盖启动、运行及关断过程，采用与实际球体、阀座和压差对应的负荷数据。

电装输出要满足操作要求，也要与阀杆和密封件允许负荷协调。动作频率增加时，还涉及电机温升与工作制；频繁点动或连续定位任务与低频开关任务，需要比较不同的电装配置。

到位触点、连续反馈与无线通信分别订货

开到位和关到位触点适合表示两个终点状态；连续位置输出适合报告中间开度，例如选配4–20mA位置变送。给定信号与反馈信号分别对应输入和输出，二者不能互相替代。

无线传输还需要匹配的通信设备、供电、协议和接收端。限位触点或模拟量输出可以作为通信模块的信号来源，却不会自行变成无线连接。带无线设置工具也不等于能持续向控制系统无线回传工艺阀位。

位置反馈表示检测到的行程状态，不能直接测量球体与阀座的关闭泄漏。联锁采购应把阀位反馈、故障状态和阀座密封验收分别列入需求。

FEP、PTFE、PFA怎样影响配套选择

F4对应PTFE，F46对应FEP，PFA使用独立材料名称。阀体衬层、球体包覆与阀座可以形成不同的匹配组合，更换材料时要一起比较成型结构、介质相容性和完整温压边界，不只替换材料简称。

高温会改变高分子密封件的变形与负荷，颗粒或结晶则可能划伤球面包覆及阀座。对于真空、冷热循环或有明显渗透风险的介质，衬层固定与金属基体也有选购意义；这些条件不会因为加装电装而改变。

开关球阀与连续调节的边界

普通圆孔球体以启闭和切断为主要任务。长期在小开度运行时，局部流速和冲刷可能增加，控制位置也不会自动给出期望的流量特性。需要连续流量控制时，应提供流量区间和阀前后压力，比较球体结构、阀座负荷与适合的调节阀型。

要求失电进入指定位置时，驱动系统需要独立的储能、复位或备用供电方案。无线反馈、远程控制和位置显示都属于信息或控制接口，不提供失电动作所需能量。

询价与电装备件资料

询价请给出介质、浓度、颗粒和结晶情况、正常及最高温度、工作压力与最大操作压差；阀体接口列DN、法兰标准、密封面和结构长度。电装部分列电源、动作频率、输入信号、反馈形式、通信接口、环境和失电动作要求。

单独采购替换电装时，提供原电装铭牌、阀门平台与阀杆连接图、允许负荷以及既有控制柜接口。阀体材料与电装外观相同，仍不能证明输出接口、电气功能和负荷范围一致。
