产品图片仅供参考，实际配置以确认的技术文件为准。

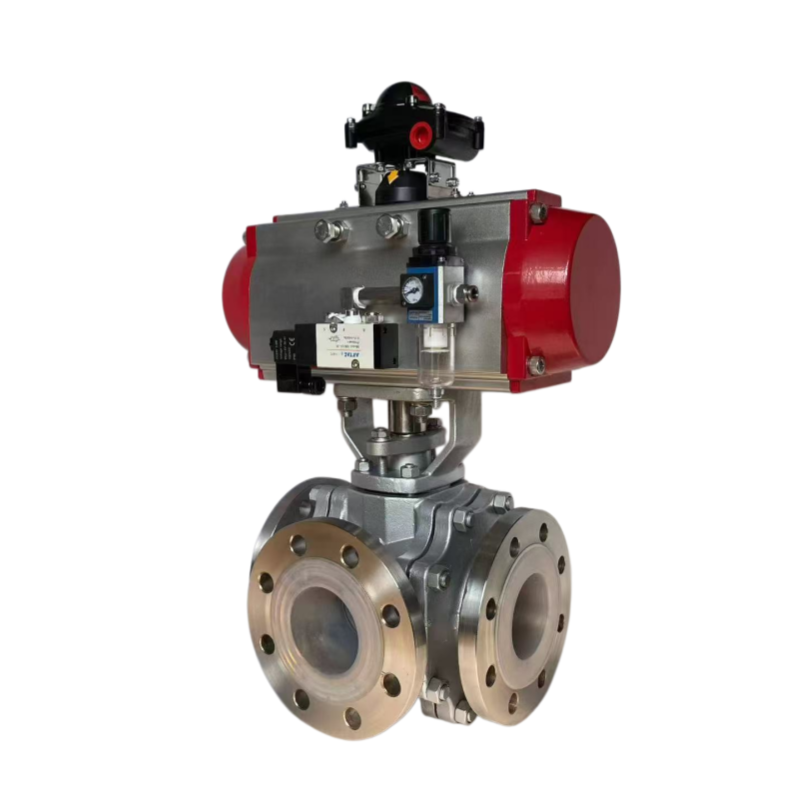

Q645F4不锈钢气动法兰衬PTFE三通球阀
- 型号
- Q645F4
- 产品简介
- Q645F4不锈钢气动法兰衬PTFE三通球阀面向化工支路的分流、合流及换向采购。选型围绕T型通道、实际停留位置、三口压差与完整接液材料，区分PTFE全衬里和仅PTFE阀座的金属三通球阀。
选型说明
Q645F4不锈钢气动法兰衬PTFE三通球阀用于腐蚀性工艺介质的分流、合流和换向。T型球体通道配合气动执行机构，在规定位置改变三个管口的连通关系；PTFE接液衬里提供防腐隔离，不锈钢基体承担结构与压力。它适合一路物料分配至支路，或多路物料汇入公共管线的自动流程。
结构与选购配置
| 项目 | 产品与选购条件 |
|---|---|
| 产品型号 | Q645F4 |
| 连接形式 | 三端法兰 |
| 驱动方式 | 气动回转 |
| 阀体基体 | 不锈钢 |
| 接液衬里 | PTFE（F4） |
| 采购任务 | 分流、合流或换向，列明各规定位置 |
| 流路订货内容 | 孔型、端口编号、停止位置及隔离要求 |
| 可选衬里 | FEP（F46）、PTFE（F4）、PFA，分别配套接液结构 |
| 球体通道 | T型；停止位置与气动机构配套 |
T型通道与L型换向的区别
以A、B、C标记三个接口，T型球芯可形成三口相通和相应两口连通状态，适合比普通L型两路切换更多的管路组合。图中绿色线条表示连通，灰色支路表示该位置未接通。端口字母用于表达流程，不代表固定安装方位。
T型管路怎样表达分流与合流
三口连通时，公共入口可以向两条出口供料；反向使用时，两路可汇入公共出口。流量比例受支路压力与阻力影响，T型结构不自动提供恒定混合比例。
选购分别表达所需连通状态、切换方向及位置数量。普通两位气缸完成两种规定流路，需要三位置或更多位置时，机构与检测方案也要对应。
不锈钢基体与三通接液衬里
PTFE衬里为阀体和球体相应接液区域提供防护，不锈钢壳体承担结构负荷。改选FEP或PFA时，三个端口的衬层、球体通孔及阀座同步配套，而不是只更换阀座材料。
三条流道可能交替接触不同物料。材料选择要覆盖混合后的组成、实际温度和残液条件；负压工况还涉及衬层支承，不能仅凭耐化学性决定是否适用。
三口压差与介质相容性一起比较
支路可能存在不同压力，球体受力和阀座负荷随流路变化。执行机构覆盖最低气源下的最不利切换负荷，而不是仅以主管静压配气缸。
不同介质合流要评价相互反应与公共腔残液；硬颗粒、结晶及高速流动可能损伤衬层和密封。严禁混液或精确配比任务应结合整个工艺方案。
询价把阀位与支路画在一起
请提交三口编号、进口出口、规定连通位置、三口压力、介质及浓度、温度、接口体系、衬里、最低气源、作用方式、故障目标和反馈。流路与控制位置对应后，自动换向才有明确采购含义。
采购常见问题
Q645F4 T型三通阀能同时向两条支路供料吗？
可以选择三口连通位置完成分流。两条出口流量由各自压差和阻力决定，不自动相等；需要固定比例时还要有对应流量控制。
Q645F4用于两种物料合流，需要提供哪些压力？
要提供三个管口各自的压力和所需连通状态。它们影响流动方向、阀座负荷及气动扭矩，不能只报合流出口压力。
Q645F4衬里可以从PTFE改选FEP或PFA吗？
可以按不同接液方案订购。阀体衬层、球体和阀座随材料配套，使用相应整阀温压与备件组合，不将三种材料视为同一种四氟。
