产品图片仅供参考，实际配置以确认的技术文件为准。

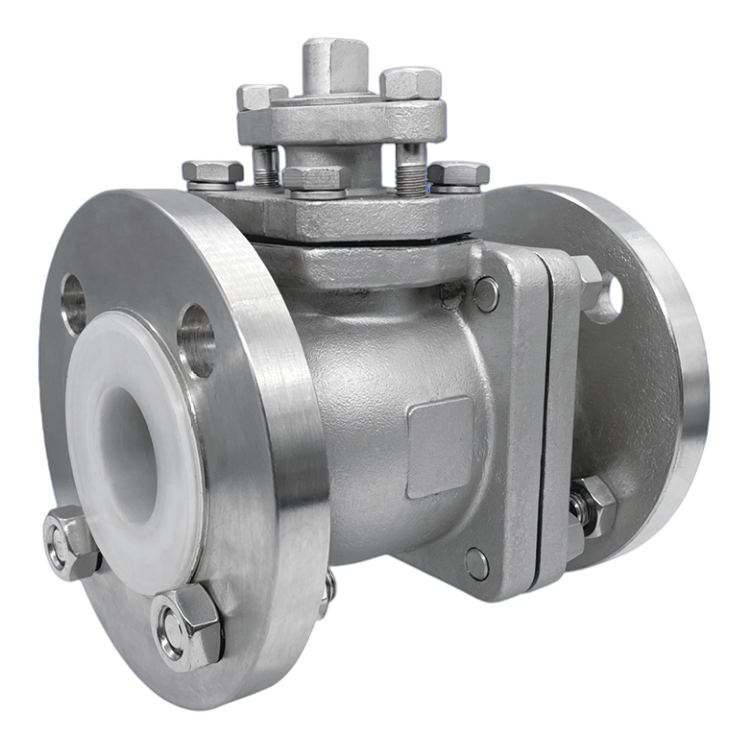

Q41F4 CF8不锈钢美标Class150法兰衬PTFE球阀
- 型号
- Q41F4
- 产品简介
- Q41F4 CF8不锈钢美标Class150法兰衬PTFE球阀用于美标化工配管切断。CF8承担阀体结构，PTFE保护接液流道，FEP与PFA可选；采购分别表达Class150接口、整阀温压与密封负荷。
选型说明
Q41F4 CF8不锈钢美标Class150法兰衬PTFE球阀用于美标管路中的腐蚀性介质切断。CF8铸造不锈钢阀体提供结构，氟塑料衬里保护接液流道，球体回转控制通断。它适合按Class150连接体系采购的化工装置，与国标版分别匹配各自配管。
结构与选购配置
| 项目 | 产品与选购条件 |
|---|---|
| 产品型号 | Q41F4 |
| 阀体材料 | CF8铸造不锈钢 |
| 连接体系 | 美标Class150法兰 |
| 接液衬里 | PTFE（F4） |
| 控制任务 | 球体回转，管线通断 |
| 接口订货内容 | 尺寸标准、Class等级、密封面及结构长度 |
| 材料清单 | 阀体、衬层、球体、阀座及阀杆密封分别列材 |
| 可选衬里 | FEP（F46）、PTFE（F4）、PFA，分别配套接液结构 |
美标接口需要表达完整连接条件
本款采用美标Class150连接体系。法兰Class、孔位、密封面、结构长度和相邻管道条件共同决定配套；不同标准下相同DN的阀门，不能仅靠公称口径直接替换。
Class是等级标识，不是一个可以直接写成现场压力的数值。整阀工作压力还受材料、温度及衬里结构约束，连接尺寸匹配与工作条件匹配应分别比较。
CF8与304如何理解
CF8是铸造不锈钢牌号，属于与304相应的材料体系；材料标准及制造形式仍应按实际铸件表达。两种称呼本身并不代表两款不同耐腐蚀产品，也不能代替接液清单。
普通CF8球阀可以使用金属球体和PTFE座，衬里球阀则还涉及阀体与球体防护。本款为衬PTFE结构，内壁和球体接液防护与阀座密封分别承担作用。
衬里选材与接口选材是两条条件
F4对应PTFE，F46对应FEP，PFA另有材料标识。三种衬里方案要与球体、阀座、端面及阀体结合部配套，美标法兰并不会自动赋予某种衬里更高的整阀温压能力。
对温度循环、负压抽料或挥发性介质，应另外提供相应工况。材料具有化学相容性只是其中一个条件，衬层支承、密封和负压结构也影响是否适用。
替换时既看接口，也看切断负荷
关闭压差、操作频率和介质状态影响球面摩擦及驱动选择。软密封衬里结构适合按材料相容性选择的切断任务；含硬颗粒、结晶或持续小开度冲刷的系统，应把这些负荷独立表达。
同型号而不同厂家或阀体分体结构，内件和密封件也未必通用。备件采购应对应原总装及零件编号，不能仅以“CF8美标四氟球阀”作全部条件。
询价文件建议同时附旧接口图
请提供美标法兰等级与尺寸图、密封面、结构长度、介质成分与浓度、温度、关闭压差、CF8材料要求、完整接液清单及驱动方式。材料证书、接口图和原阀照片分开提交，便于核对制造、配管和接液身份。
采购常见问题
Q41F4美标Class150能用于多高的工作压力？
Class150是等级名称，不是固定150psi。工作压力与温度、基体、衬里及密封组合相关，订货同时给出压力和温度，按整阀温压条件选择。
Q41F4美标不锈钢衬氟球阀与国标版，防腐能力一样吗？
防腐首先取决于接液衬里与介质条件，法兰体系本身不会提高耐化学性。两版选择相同衬里时仍要匹配球体和密封组合，配管按各自接口体系连接。
Q41F4 CF8美标球阀需要手柄还是蜗轮？
根据操作负荷和现场空间选择。手柄直接回转，蜗轮通过减速降低手轮施力；关闭压差、口径和频率影响所需负荷，订单把操作方式与阀体一并列明。
