产品图片仅供参考，实际配置以确认的技术文件为准。

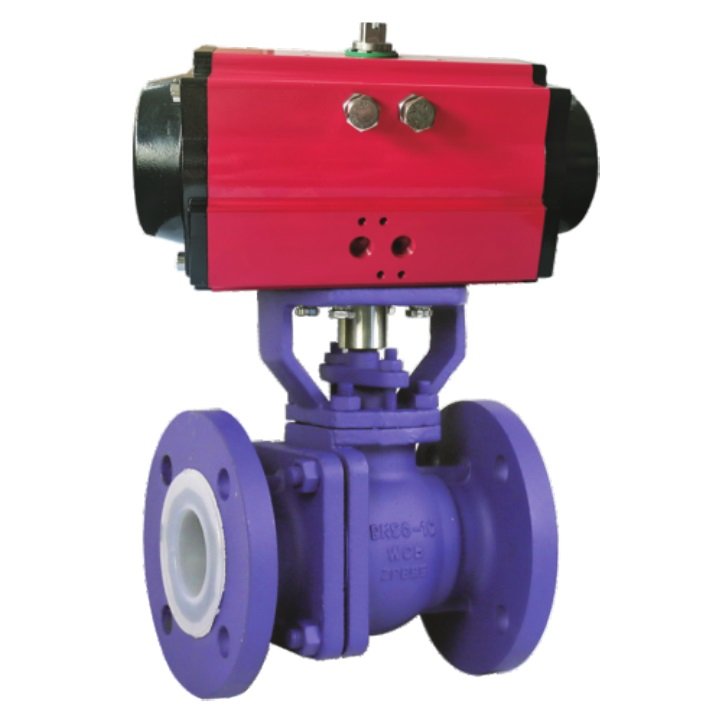

Q641F4美标Class150气动法兰衬PTFE球阀

型号: Q641F4
产品简介: Q641F4美标Class150气动法兰衬PTFE球阀用于化工管线远程切断。选购同时匹配美标接口、完整接液组合、关闭负荷与气动机构，并分别表达电磁阀、位置反馈和失气目标动作。

PRODUCT DESCRIPTION

选型说明

Q641F4美标Class150气动法兰衬PTFE球阀用于腐蚀性介质管线的远程切断。压缩空气驱动球体回转，通孔与管道对齐时接通，关闭位置由球面与软阀座形成密封。它适合美标法兰管路中的自动开关任务，采购需要把接口、接液材料和气动负荷组成同一阀组。

法兰等级、孔位、密封面和结构长度决定能否接入旧管线，气缸及附件的外形还影响安装方位。Class150与PN16不能仅按口径或压力名称视为同一配置。

接口符合配对法兰要求，不代表球孔直径、衬层或关闭压差也与原阀一致。旧阀替换应附原总装及接液材料清单，将配管与密封条件分别比较。

仅使用PTFE阀座的金属球阀，阀体及球体仍可能直接接液。衬PTFE采购则涉及阀体内壁、球体通道、阀杆附近及端面防护，不能只凭阀座四氟认定防腐范围相同。

FEP和PFA选材方案还要与球体、阀座、填料及端面密封配套。改变衬里材料，不是只更换型号后缀；温压条件、负压结构和备件也应对应实际组合。

单作用机构可利用弹簧等复位结构提供相应方向的动作，双作用通常以气源驱动两个方向。整套失气位置还受到气路、附件和介质力影响，不能仅写“气动”就认定自动关闭。

工艺联锁应分别给出失气、断电与信号故障的触发条件和目标阀位。需要关断时，气动输出与复位负荷要覆盖最大关闭压差，最低气源也是重要选购数据。

球面接触摩擦、压差、温度及介质状态影响启闭负荷。对浮动球结构，介质压力还会改变阀座接触负荷；选气缸要对应实际球体与密封结构，而不是只比较DN。

硬颗粒或结晶可能划伤球面包覆及软阀座。长期小开度节流还应另评估冲刷与流量特性，普通切断配置不自动成为持续调节方案。

电磁阀负责切换气路，到位反馈报告位置；关闭命令、位置到达与泄漏验收分别说明不同状态。订单应列出控制电压、反馈接口及关闭验收要求，而不是只写“带附件”。

请提供NPS和法兰图、密封面与结构长度、介质及浓度、温度、压力与最大启闭压差、固体状态、接液清单、最低气源、作用方式及动作频次。旧气缸或附件替换另附铭牌、阀杆平台及气路图，便于保持原控制任务。

Q641F4美标气动球阀能替换只有PTFE阀座的金属球阀吗？

应比较完整接液范围。PTFE阀座只描述密封副，衬PTFE还涉及阀体和球体等防护；接口、温压及气动负荷也应与原管线任务匹配。

Q641F4要求失气关，订货只写单作用够吗？

不够。还要明确复位方向、气路及最大关闭压差，整套机构应覆盖该负荷。失气与电磁阀断电的目标动作宜分别表达。

同DN的Q641F4 Class150与PN16球阀能共用球体、阀座吗？

不能由DN或法兰等级推断备件通用。不同厂家和结构的球体尺寸、阀座及衬层结合面可能不同，备件应对应原厂总装和零件编号。

把介质、压力、温度、通径、连接方式和控制需求告诉我们，获取初步选型建议。
