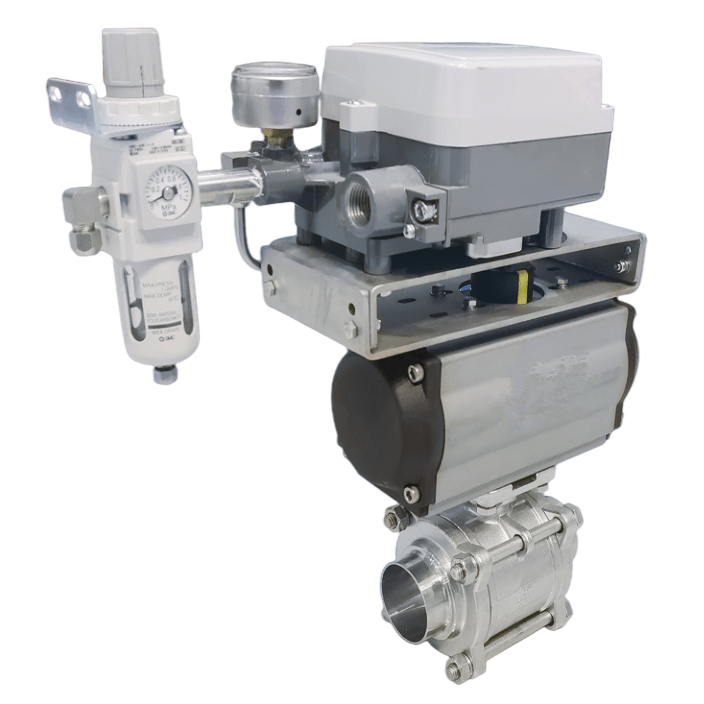

产品图片仅供参考，实际配置以确认的技术文件为准。
TQ661F气动三片式对焊调节球阀
- 型号
- TQ661F
- 产品简介
- TQ661F气动三片式对焊调节球阀将三片式阀体、焊接端与气动定位控制组合，用于焊接管线的开度调节。选购核对实际焊接端形式、流量特性、压差、软阀座与定位器，供货系列包含DN15–DN100配置。
选型说明
TQ661F气动三片式对焊调节球阀用于采用焊接连接的工艺管线，通过气动执行机构带动球体转动，并由定位器控制开度。三片式阀体把中间阀体与两侧连接部分分开，适合将焊接接口、阀体结构和自动控制一起选购的项目。供货系列为DN15–DN100，按材料与压力配置选配。
三片式结构与焊接端各有作用
中间阀体与两侧端部通过连接件组成承压壳体，球体和阀座位于相应内腔。三片式描述壳体分体方式，焊接端描述与管道的连接方式。
对焊与承插焊采用不同端部几何。采购对焊版本时，应按管道外径、壁厚和焊口结构配套，原有焊接球阀不能只凭相同DN判断端部互换。
定位器控制转角，球芯决定节流特性
定位器根据控制命令调整气动输出，使球体达到目标转角。球体开口、阀座与实际压差决定开度和流量之间的关系。
长期连续调节应给出正常运行开度和负荷范围。普通圆孔与专用节流开口具有不同特点，含颗粒或较大压降时还要比较软阀座冲刷和球面磨损。
压力标识与工作温度一起使用
供货系列提供1000WOG、2000WOG配置，分别采用相应设计。整阀允许压力还随材料、温度、密封与连接条件变化，选型按实际工作点进行。
报价时把阀体材料、球体、阀座及焊接端材质分开列明。阀体可拆分并不自动确定现场能保持管线不动取出中段，还受连接件与相邻空间影响。
询价附管道和控制接口资料
请提供管道外径壁厚、对焊端要求、DN、材料、介质温度、各负荷流量压力与最大关闭压差，说明控制输入、定位器反馈、气源和故障位置。
需要特定通信、防爆或防护等级时，指定定位器和附件的对应功能。球阀阀体、气动机构、定位器和供货文件作为成套范围一并比较。
产品配置
| 配置项目 | 产品配置 |
|---|---|
| 产品型号 | TQ661F |
| 阀体结构 | 三片式 |
| 连接配置 | 对焊端 |
| 公称通径系列 | DN15–DN100 |
| 压力系列标识 | 1000WOG、2000WOG不同配置 |
| 驱动方式 | 气动部分回转 |
| 控制配置 | 配阀门定位器 |
| 主要任务 | 焊接管线的开度控制 |
采购常见问题
TQ661F三片式球阀能保留焊接端拆中间阀体吗？
取决于实际螺栓布局、阀体结构和管段空间。三片式提供分体连接条件，订货时应提出是否要求两端留管、如何取得中段的设计要求，并比较对应总装图。
1000WOG与2000WOG能直接换算成统一PN等级吗？
应按产品设计和使用温度比较，而不是仅换一个数字。压力标识、阀体材料、软阀座和焊接端条件共同决定工作边界，合同需明确采用哪一配置。
TQ661F配定位器后，是否默认有HART和高精度流量控制？
这些功能分别选择。通信由定位器型号决定，整体流量控制还受球芯、压差、测量与控制回路影响，订货应将协议、阀位性能和过程控制要求分开列出。
