D672F气动双偏心对夹蝶阀
- 型号
- D672F
- 产品简介
- D672F气动双偏心对夹蝶阀用于需要紧凑安装长度的管路启闭，也可配定位器进行开度控制。双偏心布置改变蝶板与阀座的接触过程，减少开启后持续摩擦；铸钢和不锈钢阀体分别适应不同承压及外部环境要求。
PRODUCT DESCRIPTION
选型说明
D672F气动双偏心对夹蝶阀用于需要紧凑安装长度的管路启闭，也可配定位器进行开度控制。双偏心布置改变蝶板与阀座的接触过程，减少开启后持续摩擦；铸钢和不锈钢阀体分别适应不同承压及外部环境要求。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 主型号 | D672F |
| 结构 | 双偏心蝶板 |
| 连接 | 对夹 |
| 驱动 | 气动角行程 |
| 铸钢配置型号 | D672F-16C |
| 阀体材料方案 | 铸钢；304/CF8不锈钢 |
| 阀座配置 | 默认PTFE等软密封阀座，可选硬密封 |
| 控制选项 | 开关控制或配定位器开度控制 |
| 反馈选项 | 限位开关、阀位反馈 |
双偏心改变密封接触过程
阀轴与流道及密封中心存在偏置，蝶板开启后逐步离开密封接触区。相较中线蝶阀，它的阀座几何、关阀扭矩和允许压差需要按对应结构选择；双偏心并不直接等同于三偏心金属密封。
铸钢与不锈钢怎样选择

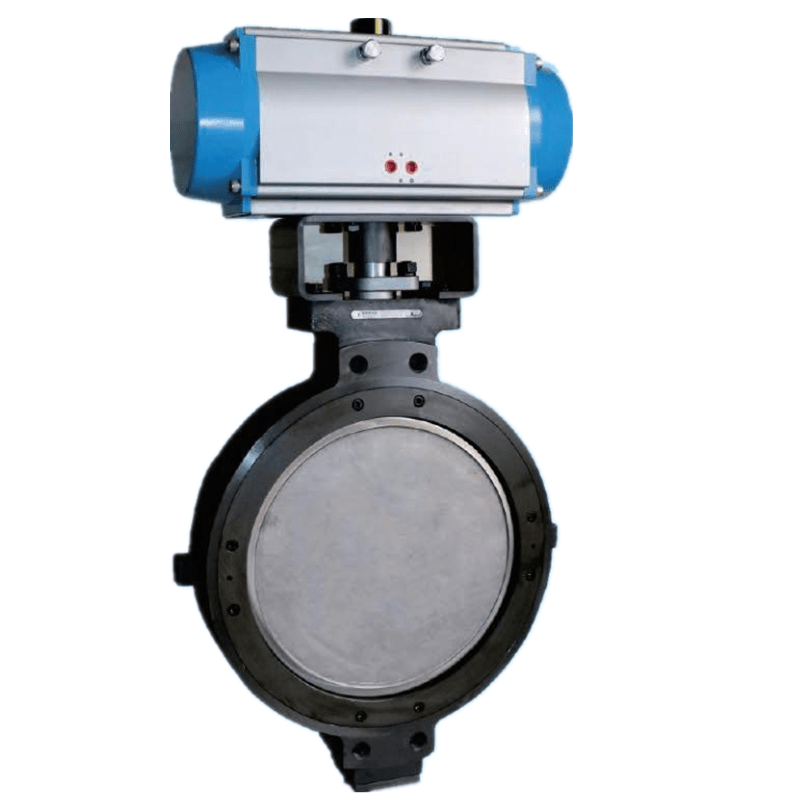

D672F-16C采用铸钢阀体，同系列另有304/CF8不锈钢方案。阀体改变后，蝶板、阀轴和阀座仍要逐项选材；同一外观系列不代表各材料的温压与扭矩完全相同。
对夹长度短，接口检查仍重要
蝶板开启时会占用相邻管道内孔空间，厚壁管、异径接头及衬里突出可能发生干涉。替换旧阀时比较结构长度、法兰孔位与管道内径，比只报DN更有效。
调节配置围绕工作开度选择
带定位器可以控制中间阀位，实际流量仍受压差和系统阻力影响。请提供介质、工作与设计温压、关闭压差、流量区间、材料及气源条件，连续小开度或高压差任务另外评估节流负荷。
客户采购问答
D672F选铸钢还是不锈钢阀体？
按介质、外部腐蚀环境和项目材料要求选择。阀体以外，蝶板、轴和阀座也要分别列材；两种阀体方案不能默认共用整套温压条件。
双偏心D672F可以按金属硬密封蝶阀采购吗？
默认采用PTFE等软密封阀座，可选硬密封。应在订单中明确所需密封副，双偏心只说明几何结构。金属密封、软阀座及复合阀座的温压和关闭条件不同，不能仅由偏心形式判断。
现有中线对夹蝶阀，能换成D672F吗？
接口、蝶板空间和控制条件匹配时可以比较替换。还应核对结构长度、配对法兰、关闭压差及执行器扭矩，不能只看相同DN。
