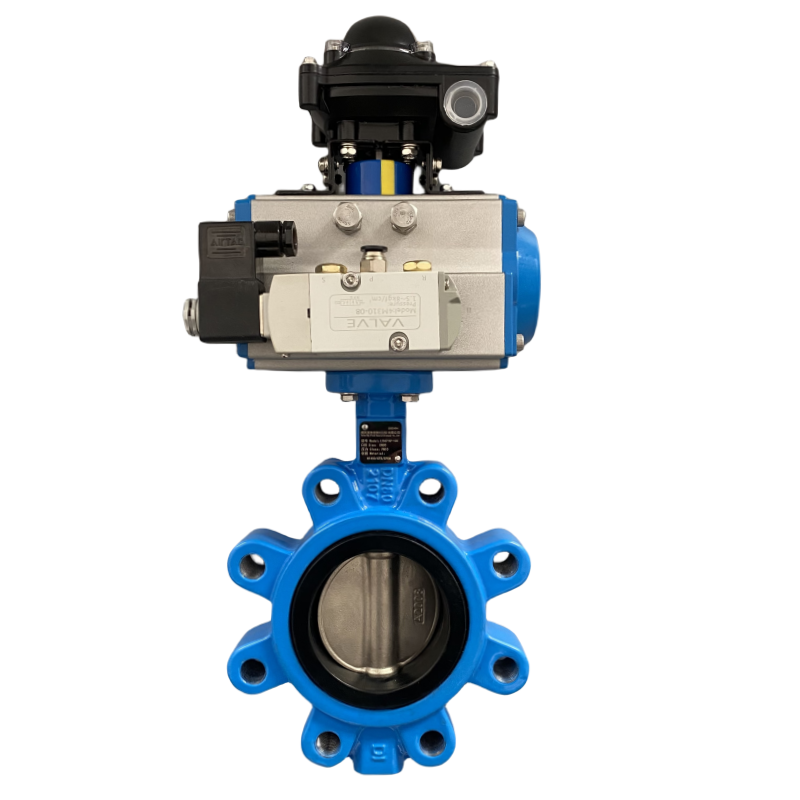

LTD671X美标Class150球墨铸铁气动凸耳蝶阀
- 型号
- LTD671X
- 产品简介
- LTD671X美标Class150球墨铸铁气动凸耳蝶阀用于采用美标连接体系的自动启闭管线。QT450阀体、橡胶密封与气动执行机构组成阀组，配阀位反馈满足远程状态监测，适合美标项目及进口设备管段配套。
PRODUCT DESCRIPTION
选型说明
LTD671X美标Class150球墨铸铁气动凸耳蝶阀用于采用美标连接体系的自动启闭管线。QT450阀体、橡胶密封与气动执行机构组成阀组，配阀位反馈满足远程状态监测，适合美标项目及进口设备管段配套。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 型号 | LTD671X |
| 接口等级 | 美标Class150 |
| 阀体 | QT450球墨铸铁 |
| 连接 | 凸耳LUG |
| 驱动 | 气动角行程 |
| 密封路线 | 橡胶软密封 |
| 附件 | 开关到位反馈 |
Class150说明压力等级体系
Class150不是固定的150psi工作压力，实际允许压力随材料、温度和阀门结构变化。采购应把Class等级、连接标准、密封面和安装长度分别列明，不能用PN16直接替代。
美标与国标版本先看接口
相近外观和同一LTD671X系列不表示法兰可以互换。凸耳孔位、螺纹、密封面及配对管道内孔关系到装配和蝶板行程，旧件替换应比较完整接口图。
工况与反馈接口一起报价
提供美标管径、Class150接口要求、介质、温压、最大关闭压差、胶料与蝶板要求，另列气源、控制电压、反馈触点和失气位置。腐蚀性介质应逐项评价接液件，而非仅看球墨铸铁壳体。
客户采购问答
Class150的LTD671X能替换PN16凸耳蝶阀吗？
需要比较具体接口，不能按等级近似直接互换。法兰孔位、螺纹、长度及温压边界都要对应。
Class150表示允许150psi吗？
不是固定工作压力。Class等级需要结合材料和温度查整阀额定条件，阀座与关闭压差还可能形成其他限制。
进口设备原阀带反馈，替换时要提供什么？
提供原阀铭牌、连接图、长度和反馈接线要求，再给出气源、控制电压及失气动作。仅提供Class150无法确定整套控制配置。
