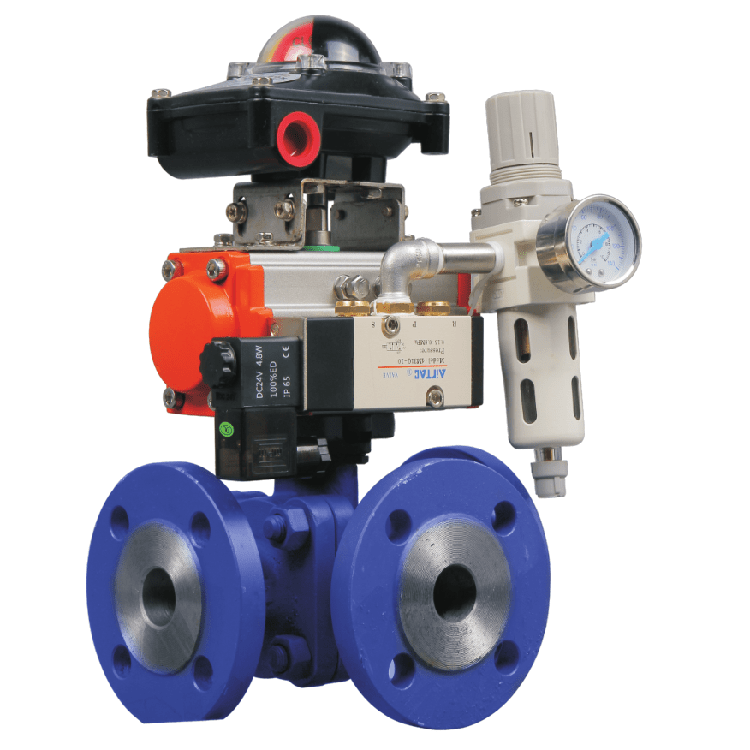

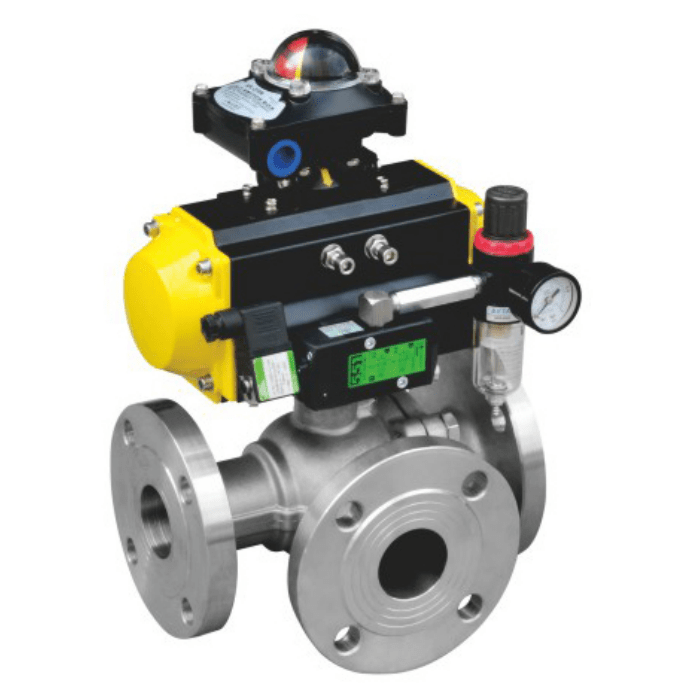

Q644F气动法兰三通换向球阀
- 型号
- Q644F
- 产品简介
- Q644F气动法兰三通换向球阀用于把一条工艺管路切换到指定支路。气动执行机构带动三通球体回转，不同位置形成不同连通状态，适合需要以一台阀组合管线切换的装置。
PRODUCT DESCRIPTION
选型说明
Q644F气动法兰三通换向球阀用于把一条工艺管路切换到指定支路。气动执行机构带动三通球体回转，不同位置形成不同连通状态，适合需要以一台阀组合管线切换的装置。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | Q644F |
| 连接 | 三端法兰 |
| 驱动 | 气动角行程 |
| 启闭件 | 三通流道球体 |
| 基本任务 | 工艺支路切换 |
| 采购依据 | 端口编号与阀位连通表 |
| 控制选型 | 两位或匹配的多位置方案 |
三通名称不能代替通路图
L型通常用于指定两口之间切换，T型可提供其他连通组合。选型先画出端口编号、每个运行位置和禁止连通支路，再选择球体、阀座布局与执行器行程。
切换过程也有工艺含义
球体经过中间角度时，瞬时连通和阀腔残液可能影响介质交叉。两种物料严禁接触的系统，需要单独评价切换路径和隔离方案，不能仅凭三通阀关闭到位就推断全过程隔离。
询价先提供状态表
请给出各管口介质、压力、温度及流向，画出每个要求停留的位置，再列法兰、材料、气源和反馈。两位执行器一般只覆盖其规定端点，多位置任务需要相应执行及检测方案。
客户采购问答
Q644F能让三个管口同时连通吗？
要由实际球体与停位确定。L型与T型具有不同通路，三通名称和同一型号前缀都不能证明三口同时连通。
用一台三通球阀切换两种化学介质，会有混合吗？
可能涉及阀腔残液或切换期间的瞬时连通。需要提供禁止混合要求，再评价球体通路和隔离方案。
一个普通开关气缸能实现三个稳定位置吗？
普通两位总装不能直接保证第三个停位。需要多位置执行机构或相应定位控制，并验证每个位置的连通状态。
