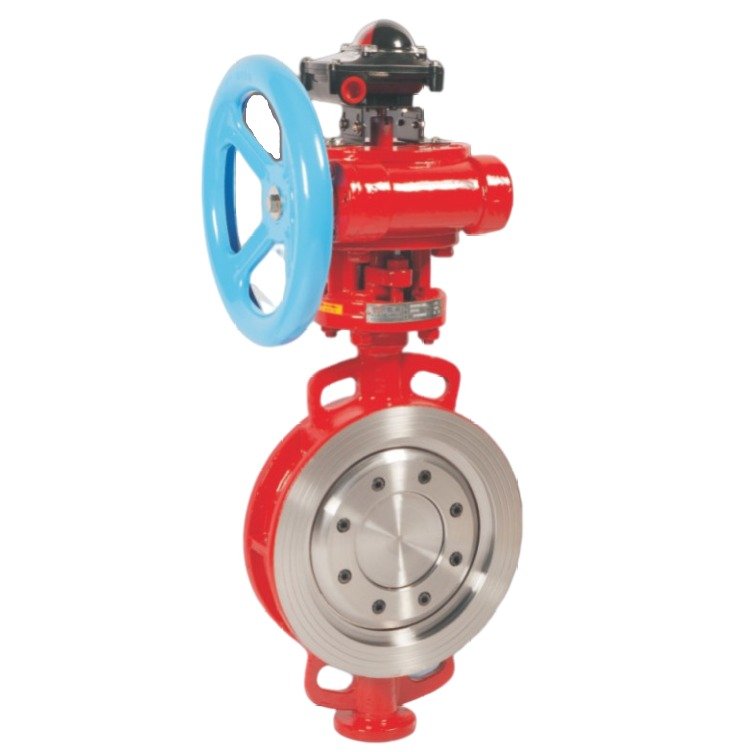

XD373H带限位开关反馈蜗轮蝶阀
- 型号
- XD373H
- 产品简介
- XD373H带限位开关反馈蜗轮蝶阀通过手轮和蜗轮机构驱动蝶板，限位装置把预定开关位置传送给控制系统。它适合需要现场人工启闭、同时让中控获取阀位状态的管线。
PRODUCT DESCRIPTION
选型说明
XD373H带限位开关反馈蜗轮蝶阀通过手轮和蜗轮机构驱动蝶板，限位装置把预定开关位置传送给控制系统。它适合需要现场人工启闭、同时让中控获取阀位状态的管线。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | XD373H |
| 操作 | 手轮、蜗轮传动 |
| 启闭件 | 回转蝶板 |
| 信号功能 | 限位开关端点反馈 |
| 主要任务 | 现场启闭与远程阀位显示 |
| 电气选型 | 触点形式、逻辑及防护要求 |
| 采购边界 | 反馈装置与动力驱动分别选配 |
信号反馈不等于电动或气动驱动
反馈装置检测传动位置，本身不提供启闭动力。选购时把操作方式与信号功能分开列明，现场手轮操作、远程显示和自动开关属于不同需求。
到位信号怎样用于系统监测
限位触点可用于开到位、关到位或相应端点状态。触点数量、常开常闭逻辑和接口形式应与控制系统配套；它反映机械位置，不能直接证明密封面无泄漏。
旧阀替换需要机械与电气资料
请提供DN、连接形式、结构长度、介质温压、关闭压差和手轮空间，再列反馈电路电压、触点及防护要求。需要自动驱动时，应另外选择匹配执行机构并评估扭矩。
客户采购问答
XD373H带信号反馈，可以从中控自动开关吗？
反馈功能本身不能驱动阀门。这款采用手轮蜗轮总装，需要自动启闭时应另配相应驱动及控制接口。
关到位触点闭合，能作为无泄漏证明吗？
不能直接作为密封证明。到位与密封是两个验收项目，阀座、蝶板和压差决定关闭密封表现。
旧阀没有反馈，能加限位开关吗？
需要有匹配的检测位置和支架。应比较传动行程、触点逻辑和环境防护，避免检测点与蝶板实际端点不对应。
