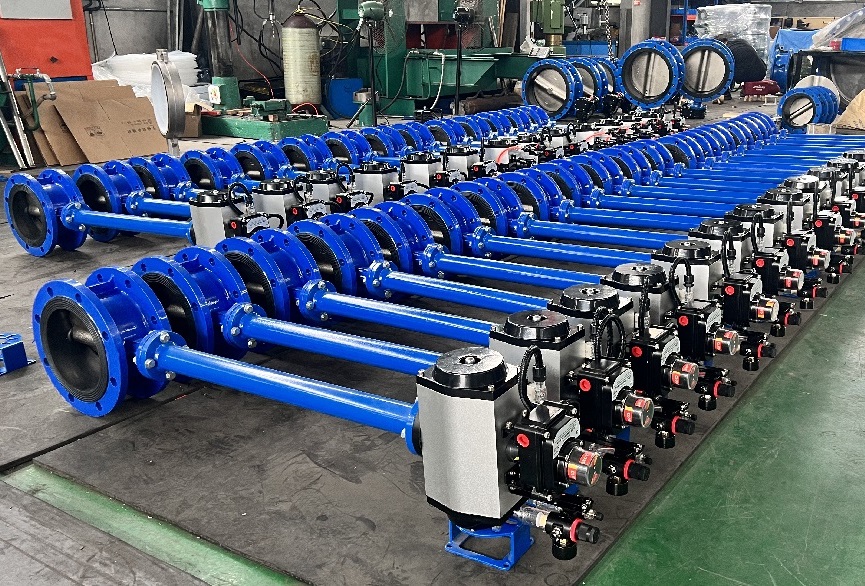

带阀位反馈加长阀杆气动双法兰蝶阀定制
- 产品简介
- 带阀位反馈加长阀杆气动双法兰蝶阀定制用于需要避开保温层、障碍或高温区域的管线布置。延长传动将气动执行器移到合适位置，反馈装置提供相应阀位状态，适合机械安装与仪控共同配套的项目。
PRODUCT DESCRIPTION
选型说明
带阀位反馈加长阀杆气动双法兰蝶阀定制用于需要避开保温层、障碍或高温区域的管线布置。延长传动将气动执行器移到合适位置，反馈装置提供相应阀位状态，适合机械安装与仪控共同配套的项目。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 连接 | 双法兰 |
| 驱动 | 气动部分回转 |
| 传动布置 | 加长阀杆与配套支架 |
| 反馈配置 | 开关到位或匹配的连续阀位信号 |
| 关键尺寸 | 加长高度、外廓与支承位置 |
| 交付重点 | 传动图、反馈取点及端点对应 |
加长距离与支承一起设计
延长段增加后，扭转刚度、同轴度、支架和外部载荷会影响传动。所需高度应由保温外廓与执行器净空决定，不能把加长杆视为不受限制的延伸件。
反馈取点决定它反映什么
反馈可能位于执行器端或阀轴端。执行器已到位时，延长杆及联轴器仍可能存在间隙，因此应在总装图中表达检测点与蝶板位置的关系，不把上游位置等同全部传动正常。
定制报价需要现场外廓
提供阀体接口、延长高度、执行器方向、环境温度、支承位置及反馈用途，再列介质温压、关闭压差、气源和故障动作。连续开度反馈与开关触点属于不同信号要求，应分别写明。
客户采购问答
加长阀杆蝶阀能保证执行器不受高温影响吗？
加长可以改变距离和导热路径，但效果还取决于保温与环境。应分别给出介质温度和执行器处温度要求。
执行器反馈已关，蝶板就一定到位吗？
要看反馈取点及传动对应。延长杆和联轴器位于检测点之后时，应通过总装设计和端点验证建立实际对应关系。
只提供加长高度就能定制吗？
还需接口、方向、支承与负载。关闭压差、最低气源和反馈用途会影响执行器、延长传动及附件选择。
