PYQ940F-16不锈钢304电动侧装式偏心半球阀
- 型号
- PYQ940F-16
- 产品简介
- PYQ940F-16不锈钢304电动侧装式偏心半球阀用于需要不锈钢阀体和远程启闭的管线。电动机构经蜗杆等配套传动驱动半球，现场保留手动操作。与上装式相比，侧装结构让选购重点转向侧面的内件装配与检修空间。
PRODUCT DESCRIPTION
选型说明

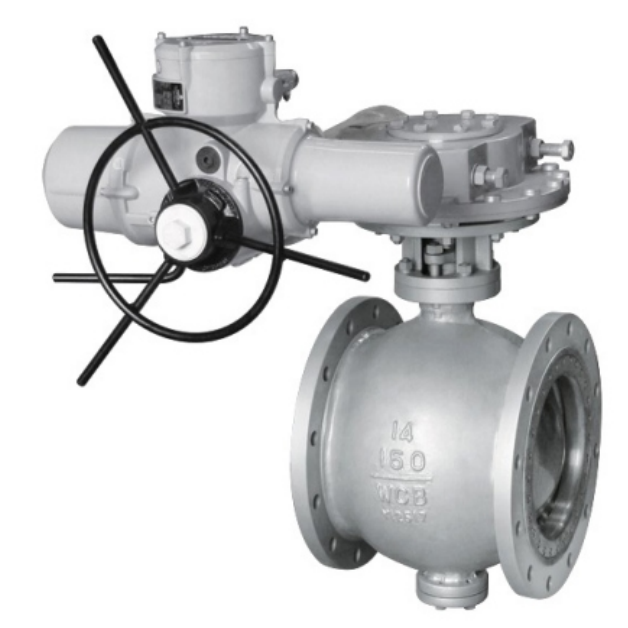

侧装式结构参考图，图示WCB/Class150样机不代表本页304/PN16供货配置
PYQ940F-16不锈钢304电动侧装式偏心半球阀用于需要不锈钢阀体和远程启闭的管线。电动机构经蜗杆等配套传动驱动半球，现场保留手动操作。与上装式相比，侧装结构让选购重点转向侧面的内件装配与检修空间。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | PYQ940F-16 |
| 结构 | 侧装式偏心半球 |
| 阀体 | 304不锈钢 |
| 公称压力 | PN16配置 |
| 连接 | 法兰 |
| 传动 | 电动机构、蜗杆配套传动 |
| 现场操作 | 手动机构 |
| 主要任务 | 工艺管线自动启闭 |
侧装结构影响检修方向
侧装与上装的区别涉及阀体开口和内件取出方向。旧阀替换时，既要比较结构长度与法兰，也要看侧边是否有管道、支架或设备挡住检修路径。
减速传动怎样影响动作
减速机构在输出速度与扭矩之间配合，执行器需要覆盖起动、运行和关闭末端的负载。若工艺限定启闭时间，应把允许时间与最大压差一并提供，便于匹配电动机构及传动。
304选材结合实际介质
304阀体之外，半球、阀座、轴和填料也要分别选材。含氯介质应结合浓度、温度、氧含量、压力和材料清单判断适用性。询价同时提供PN16接口、介质条件、电源、反馈、动作频次与手轮方向。
客户采购问答
侧装PYQ940F-16能直接替换上装PYQ940F吗？
要核对总装尺寸与检修方向。本款采用侧装304配置，接口、传动空间和内件取出路径应与原管段逐项比较。
带蜗杆传动，启闭会不会更慢？
动作时间由电动机构转速、减速比和负载共同决定。请给出工艺允许时间，再比较输出扭矩与启闭速度。
304半球阀用于含氯水，询价应补什么？
补充氯化物浓度、温度、氧含量和压力，并核对半球、阀座、轴及填料清单。这些条件共同影响耐蚀性。
