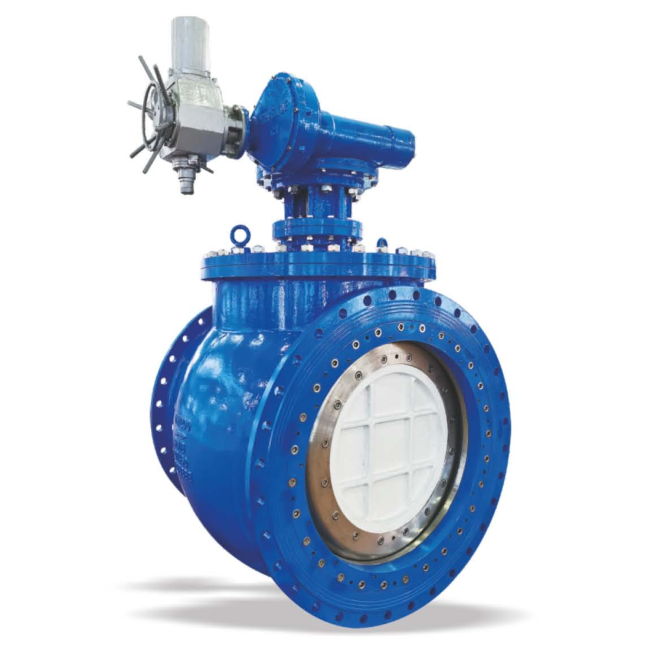

PYQ940F铸钢WCB电动上装式偏心半球阀
- 型号
- PYQ940F
- 产品简介
- PYQ940F铸钢WCB电动上装式偏心半球阀用于管线远程切断，电动机构经传动带动偏心半球启闭。上装式结构把内件装配入口布置在阀体上部，适合从设备布局和后期检修路径一起考虑阀门的项目。
PRODUCT DESCRIPTION
选型说明
PYQ940F铸钢WCB电动上装式偏心半球阀用于管线远程切断，电动机构经传动带动偏心半球启闭。上装式结构把内件装配入口布置在阀体上部，适合从设备布局和后期检修路径一起考虑阀门的项目。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | PYQ940F |
| 结构 | 上装式偏心半球 |
| 阀体 | WCB铸钢 |
| 连接 | 法兰 |
| 驱动 | 电动及配套传动 |
| 主要任务 | 管路切断 |
| 选型重点 | 密封副、启闭负载与上部空间 |
偏心半球怎样完成密封
半球启闭件绕偏心轴线转动，在关闭位置与阀座接合，开启时离开密封位置。与普通完整球体的球阀相比，其接触过程和负载分布不同；介质压差、阀座材料和闭合位置共同影响驱动扭矩。
上装结构要留出上方净空
阀盖、传动装置和内件取出路径决定实际检修空间。若希望检修时保留两端管路，应在询价时提出，并结合总装图确定可拆范围。上装检修仍以停机、隔离及泄压为前提。
WCB阀体与内件分别选材
WCB说明阀体材料，半球、阀座、轴和填料还要适应具体介质。含固体物料请补充颗粒硬度、粒径及浓度，连同流量、温压、关闭压差、接口和动作频次一起选配。
客户采购问答
选上装式半球阀，检修时可以保留两端管路吗？
可把这一要求纳入选型。实际能否取出内件，取决于阀盖、传动布置及上方净空，应结合总装图确定。
现场上方空间很小，还适合上装式吗？
先检查内件取出所需高度。若上方受限，侧装结构可能更便于布置，但仍要比较侧向空间和接口尺寸。
介质带颗粒，WCB阀体够不够用？
阀体材料只是其中一项。磨损主要还涉及半球与阀座，应按颗粒硬度、浓度、粒径和流速选择相应密封副。
