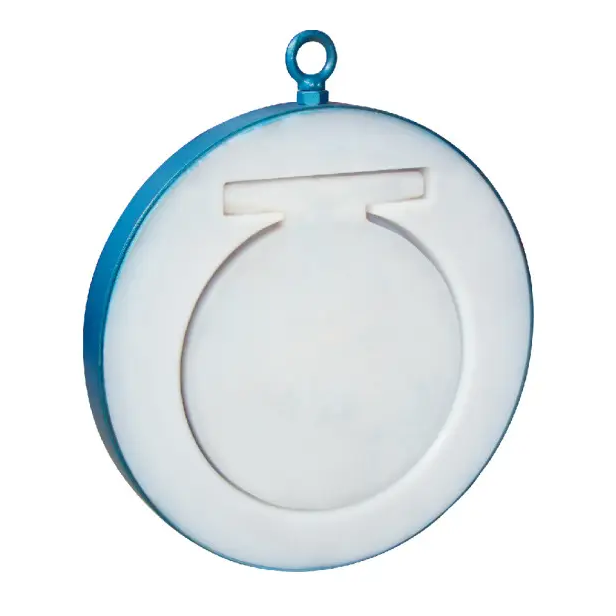

H74F46单瓣对夹衬FEP止回阀

H74F46单瓣对夹衬FEP止回阀采用短阀体和单阀瓣摆动结构，夹装在两片配对法兰之间，用于相容腐蚀性介质管线防倒流。基础衬里为FEP，型号中的F46对应这一氟塑料；需要PTFE或PFA时，可以按同系列提出不同衬里配置。

产品配置

短结构怎样改变替换条件

对夹结构省去传统双法兰旋启阀的两端整体连接法兰，适合比较阀门轴向空间较紧的管段。阀瓣绕铰接部位摆动，开启后需要相邻流道提供相应空间。

短结构并不表示可以随意夹在任意两片法兰之间。配对法兰内径、密封面、相邻管件和阀瓣摆动空间共同影响匹配，尤其应注意邻近缩径件或衬里管道的内部尺寸。

衬里覆盖与单瓣铰接一起选

单瓣衬里阀通过氟塑料覆盖规定接液区域，金属基体提供结构支承。与仅在阀座嵌入PTFE的普通金属阀相比，衬里结构还关注阀体流道、阀瓣及铰接附近是否存在金属接液点。

FEP、PTFE和PFA为不同材料配置，选择衬里时要同时匹配阀瓣、密封接触及铰接部位。用于腐蚀性介质时，完整接液范围比单写“氟塑料阀座”更能说明防腐结构。

化工介质、颗粒与负压条件

对洁净且与接液材料相容的化工液体，可比较这类衬里短结构。硬颗粒、易结晶和黏性沉积物可能夹在密封面，影响阀瓣回座或划伤衬层。

真空、较高温度及冷热循环会对衬里支承和密封提出额外要求，不能把氟塑料本身的材料温度上限当作整阀允许温度，也不能默认具有负压适用性。

采购请给出相邻管件信息

请提供DN、配对法兰标准和等级、可用长度、相邻管件内径、介质与浓度、温压、流量及安装姿态。其他衬里、基体或标准可以提出定制要求；腐蚀性工况重点列明阀体、阀瓣和铰接部位的完整接液材料。

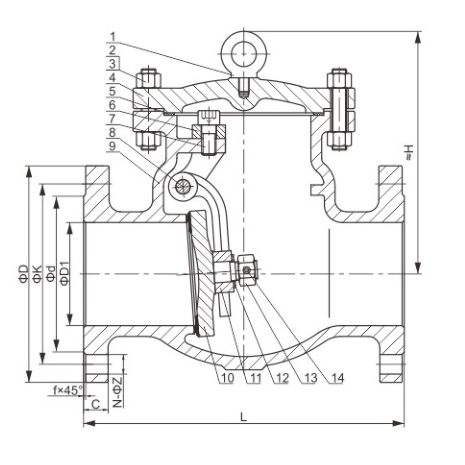

旋启机构原理
