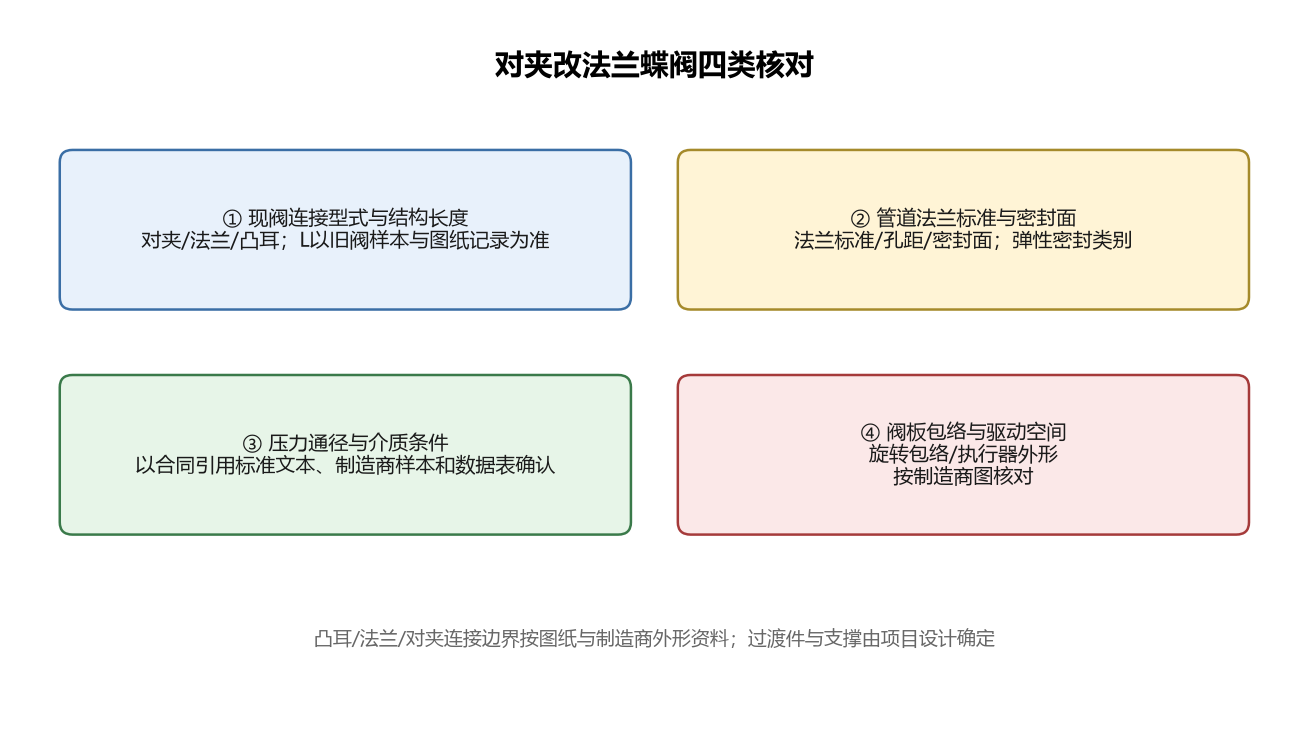

管廊上要把现有对夹蝶阀改成法兰蝶阀，或评估能否改时，不宜直接对型号下单。需要核对的是现阀连接型式、两端面结构长度、管道法兰标准、密封类别、公称压力与通径范围以及阀板包络与驱动空间。任一项资料缺失，新阀到货后可能无法安装或标准引用无效。
按项目合同引用的标准和制造商资料核对连接型式、结构长度与密封类别，确认配管空间是否允许。
一、现阀连接型式与结构长度

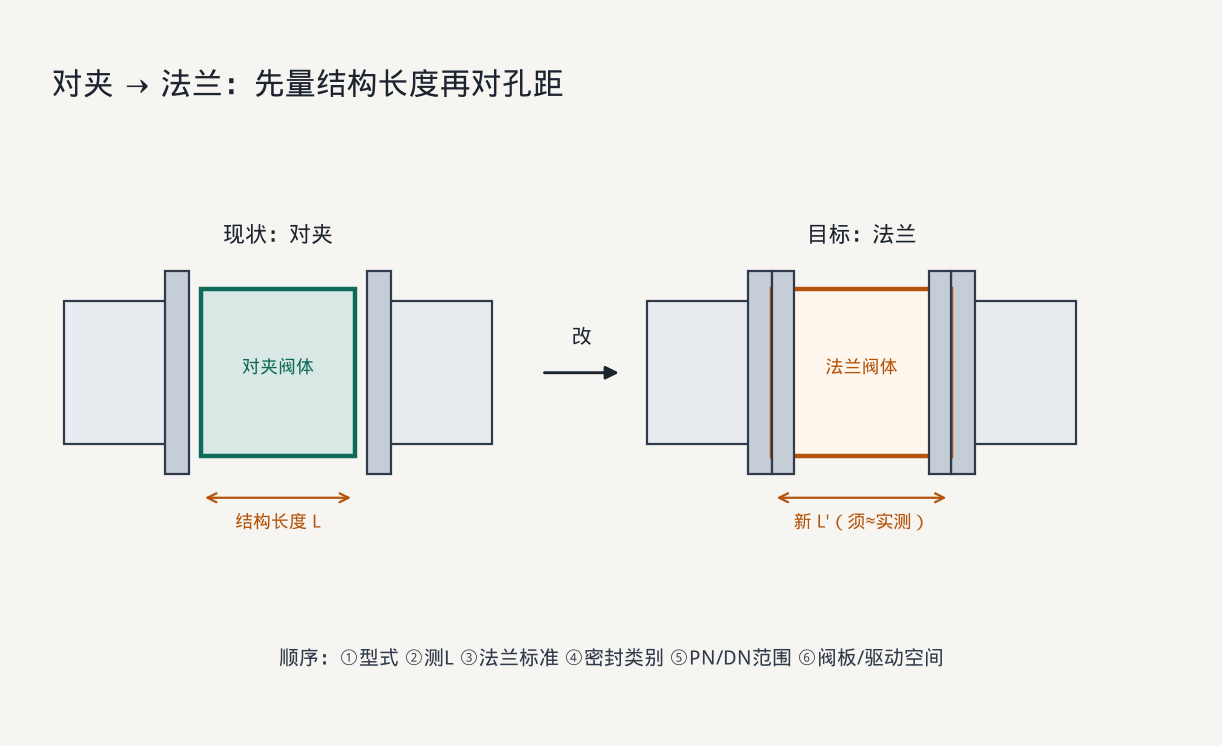

改造单应写明现阀是对夹、法兰还是凸耳，并附旧阀样本或图样。两端面之间的安装距离（结构长度 L）以旧阀样本和图纸记录为准，不套用口头"常用长度"。
凸耳结构、法兰结构和对夹结构的连接边界、结构长度及接口资料，按图纸和制造商外形资料确认。新阀结构长度以制造商图样为准，是否需要过渡件或支撑方案由项目设计确定。
二、管道法兰标准与密封面
法兰外径、孔距、螺栓数量与直径、密封面型式和压力等级按项目管道法兰标准确认。阀已是法兰式时，螺栓孔距和密封面必须与管道法兰对应。
密封类别按介质腐蚀性、温度和是否要求金属密封判断。标准名称限定弹性密封时，腐蚀或硬密封工况不应把该标准写为主规范。
三、压力、通径与介质条件
标准适用范围、压力表达、通径范围及介质条件，以项目合同引用的正式标准文本、制造商样本和项目数据表确认。
超出标准公开范围时，采购文件改引项目实际采用的产品标准与试验文件。腐蚀性介质或要求金属密封时，同样改引对应产品标准。
四、阀板包络与驱动空间
阀板旋转包络、下游弯头或测点、支架与保温、执行器外形高度按制造商外形图和布置图核对。阀体能落座但阀板扫到管内凸台或执行器撞梁，均属布置资料未对应。
常见问题
凸耳连接算对夹还是法兰？ 凸耳阀体有耳片螺栓孔但两端面通常仍按夹持长度安装，连接边界按图纸和制造商外形资料确认。
只写弹性密封蝶阀标准能订金属密封蝶阀吗？ 不宜。弹性密封标准名称限定密封类别，金属密封应另引对应产品标准。
对夹蝶阀改成法兰型，原密封材料也能直接沿用吗？ 连接形式改变不代表原密封一定适用。需要把介质成分、浓度、工作与最高温度、压差及颗粒情况，分别与阀座、蝶板接液层、轴端密封和端面密封比较。若同时改变阀座压紧结构或配对法兰，原材料相同也未必能沿用原密封条件。
