产品图片仅供参考，实际配置以确认的技术文件为准。

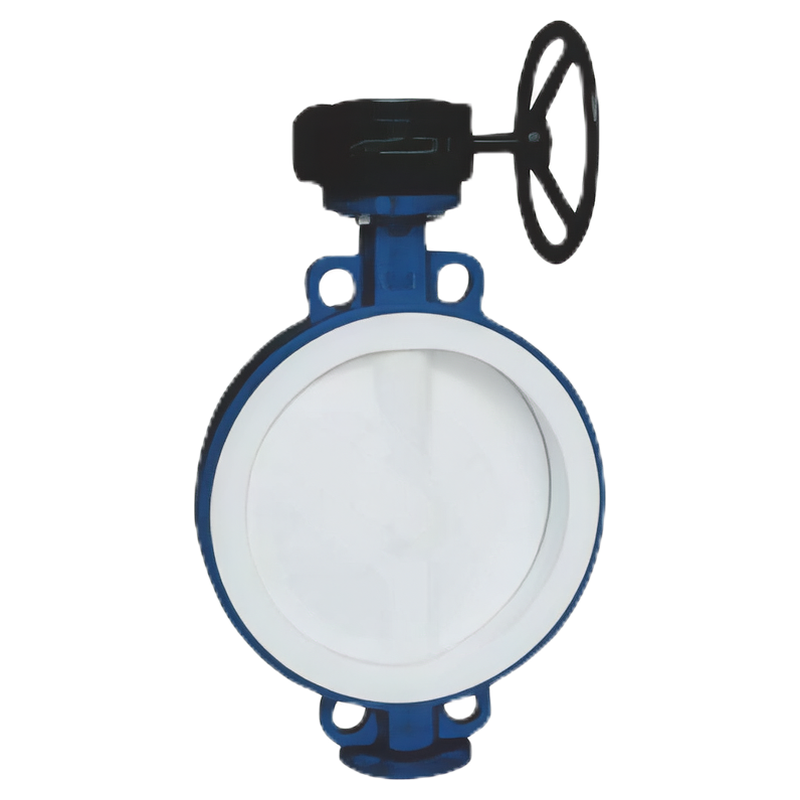

D371F46美标Class150铸钢蜗轮对夹衬FEP蝶阀
- 型号
- D371F46
- 产品简介
- D371F46美标Class150铸钢蜗轮对夹衬FEP蝶阀用于化工管线人工切断，夹装在美标配对法兰之间。选购分清法兰接口、阀体温压和阀座关闭压差，并比较蝶板运动空间、端面密封及手轮布置。
选型说明
D371F46美标Class150铸钢蜗轮对夹衬FEP蝶阀用于腐蚀性工艺管线的现场隔离。短型阀体位于两片美标管道法兰之间，蜗轮手轮带动蝶板回转，FEP接液结构与软阀座形成防腐和密封组合。它适合采用对夹布置、保留人工驱动的管线，选购重点是整段法兰夹持与蝶板空间。
结构与选购配置
| 项目 | 产品与选购条件 |
|---|---|
| 主型号 | D371F46 |
| 驱动 | 蜗轮手动 |
| 阀体 | 铸钢基体 |
| 连接 | 对夹 |
| 配套法兰 | ASME B16.5 Class150管道法兰 |
| 接液衬层 | FEP（F46） |
| 采购边界 | 配套法兰、阀体温压及阀座关闭压差分别表达 |
| 可选衬里 | FEP（F46）、PTFE（F4）、PFA，分别配套接液结构 |
对夹阀怎样与美标法兰配套
阀体本身不具有与双端法兰型相同的完整连接法兰。管道法兰孔位、阀体外形、贯穿连接件和端面密封共同构成配套条件，结构长度还决定两侧法兰间距。
相同DN的国标对夹阀，不一定适配Class150的孔位及内孔。替换时应比较完整接口图，而不是仅将“PN16”文字换成“150LB”。
配套法兰、壳体与密封压差分别看
Class150法兰配套描述连接体系，壳体温压额定描述承压条件，阀座关闭压差描述密封任务。三项应共同覆盖工况，不能由法兰等级推导软阀座在任何温度下均能承受同一最大压差。
蜗轮输出还要克服密封摩擦和流体作用，并与阀杆负荷协调。较高温度、较大压差或频繁温度循环，需要同时评价衬层、软座和传动余量。
为什么还要提交相邻管件
蝶板回转会进入管道内孔，厚壁、内衬及近距离异径连接都可能影响动作空间。法兰孔位吻合而内孔不足，仍不能形成合适的整套连接。
普通双侧夹持任务与管线末端单侧带压任务有不同支承条件。要求拆去一侧管段仍保留压力时，应选有对应方向和压力额定的末端结构，不能只凭对夹外形作承压判断。
FEP密封组合与介质边界
阀体基体、阀体衬层、蝶板覆盖、软座和轴端密封分别列材。PTFE或PFA选材时，接液和支承结构也应对应，单一树脂耐温不能代表整阀温压。
硬颗粒或结晶夹入密封区可能损伤氟塑料表面；持续高压差节流会增加局部冲刷。切断任务与连续调节应分别比较，不因蜗轮能够保持某个角度就认定具备精确流量控制。
询价将三组边界一次写清
请提供配对法兰和管道内径、结构长度、手轮空间，介质组成及浓度、温度、工作压力和最大关闭压差，以及基体和接液要求。末端使用另列保留哪一侧法兰、受压方向与压力，使接口、承压和隔离任务有明确对应。
采购常见问题
D371F46配Class150法兰，就代表软阀座能承受全部法兰额定压差吗？
不代表。法兰接口、壳体温压与阀座关闭压差是三个边界，整阀工况应同时满足它们。采购应单独写关闭压差及介质温度。
D371F46对夹阀能在拆掉下游管段后继续单侧带压吗？
应选具备对应末端额定的结构。双侧夹持与单侧带压的阀座保持、连接及支承条件不同，普通对夹任务不能直接当作末端使用依据。
采购D371F46美标对夹阀，除了法兰标准还需哪些尺寸？
还需两侧法兰间距、管道实际内径、阀体孔位和蝶板动作空间。手轮方位及相邻异径件也影响整套替换，单报NPS与Class150不足以保证能装入旧管线。
