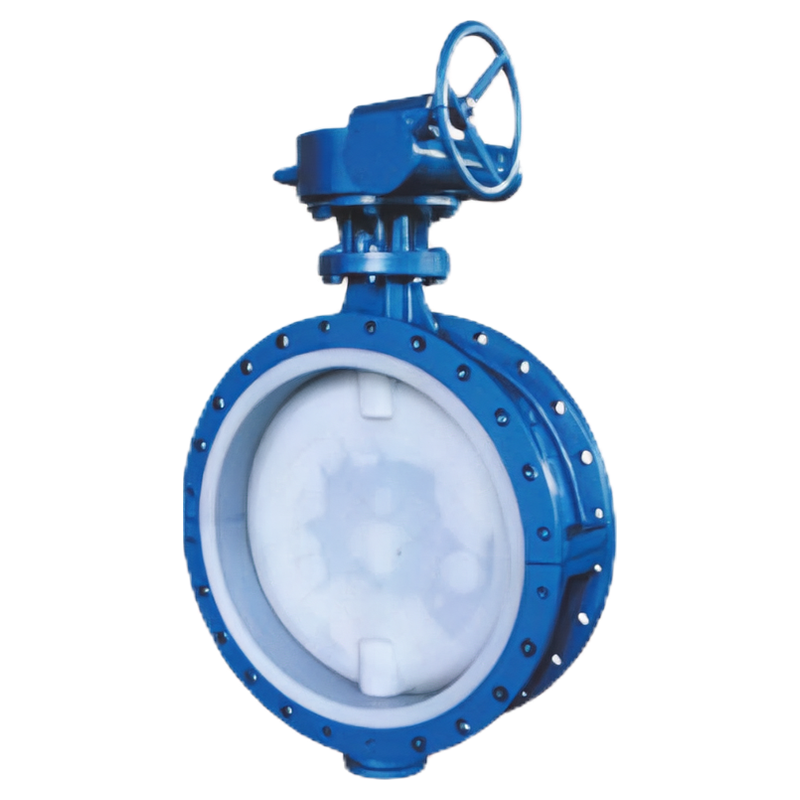

D341F46美标Class150铸钢蜗轮法兰衬FEP蝶阀

型号: D341F46
产品简介: D341F46美标Class150铸钢蜗轮法兰衬FEP蝶阀用于化工管线现场隔离。双端法兰与美标配管连接，蜗轮减速带动蝶板，选购关注端到端长度、操作空间、接液组合及启闭扭矩。

PRODUCT DESCRIPTION

选型说明

D341F46美标Class150铸钢蜗轮法兰衬FEP蝶阀用于腐蚀性化工管线的现场切断。双端法兰阀体连接美标配管，手轮通过蜗轮减速带动蝶板，使介质从开启的流道通过或在密封部位被截断。它适合保留人工操作、希望通过减速机构降低手轮施力的工艺位置。

两端法兰属于阀体本身，端到端长度和连接孔位共同决定管线占用空间。与D371对夹型比较，不能只看相同口径和手轮外形：阀体端部、紧固件布置及管段长度不同。

美标Class150孔位、密封面与配对法兰要形成同一接口；PN16尺寸不能直接充当美标配套。大口径项目还应另列适用法兰体系，不把一种接口标准的尺寸覆盖范围当作产品供货范围。

蜗轮将较多圈手轮转动转换为蝶板回转，减速比和效率影响人工施力与输出扭矩。机构应覆盖启动、运行及关闭负荷，同时不超过阀杆和密封副允许负荷。

减速机构不会提高阀体、阀座或衬层承压能力。频繁远程动作适合比较自动驱动；需要现场人工切断时，手轮方位、可达位置和周围空间与额定扭矩同样有采购价值。

蝶板动作会进入相邻管道流道，厚壁管、内衬管及紧邻缩径件影响可用空间。法兰外部孔位符合Class150，也不保证内部通孔足够；替换尺寸图应包括管道实际内径和蝶板运动范围。

铸钢基体承担结构，FEP衬层保护相应接液部位。蝶板覆盖、阀座、轴端密封及可能的背衬应分别列材，不能只用阀体衬层名称概括全部密封。

PTFE与PFA替代选材涉及包覆、支承和密封配套。颗粒、结晶、反复温度循环和长期高压差节流会改变密封负荷，需要与介质相容性一起评价；材料耐温不是整阀高温承压保证。

请提供NPS、法兰密封面及孔位、结构长度、管道内径、手轮方位、介质及浓度、温度、最大启闭压差和频率。替换蜗轮箱另附机构铭牌、阀杆接口及输出负荷；同型号或相似手轮不等于传动备件通用。

D341F46美标法兰蝶阀可以换成较短的对夹蝶阀吗？

应重新比较管段长度和连接方式。双端法兰与对夹的阀体端部、螺栓布置及结构长度不同，蝶板运动空间和接液条件也需匹配。

D341F46采用更大蜗轮箱，允许关闭压差就能提高吗？

不能由减速箱大小提高整阀压差额定。蜗轮提供驱动扭矩，阀体、蝶板、阀杆和阀座仍有各自负荷边界，应按同一总装比较。

D341F46接Class150厚壁管道时，还要提交内径吗？

要。法兰外部连接尺寸与管道实际内径是两项条件，蝶板开启空间可能受到厚壁管、衬管或相邻缩径件影响。尺寸图应包括实际通孔及邻近管件。
