溢流阀、减压阀与顺序阀图形符号及工作原理区别

液压系统里，溢流阀、减压阀、顺序阀都属于压力控制阀。识图时容易把三者画成“差不多的方框加弹簧”，但控制取压点、未工作状态的通断、泄油路径并不一样。本文说明三类阀的作用、符号识别、直动式与先导式差别，以及溢流阀与顺序阀、减压阀一次侧/二次侧的核对要点。图均为原理示意（自绘，非正式标准图复制）；不涉及具体型号、压力档、材料和标准编号。

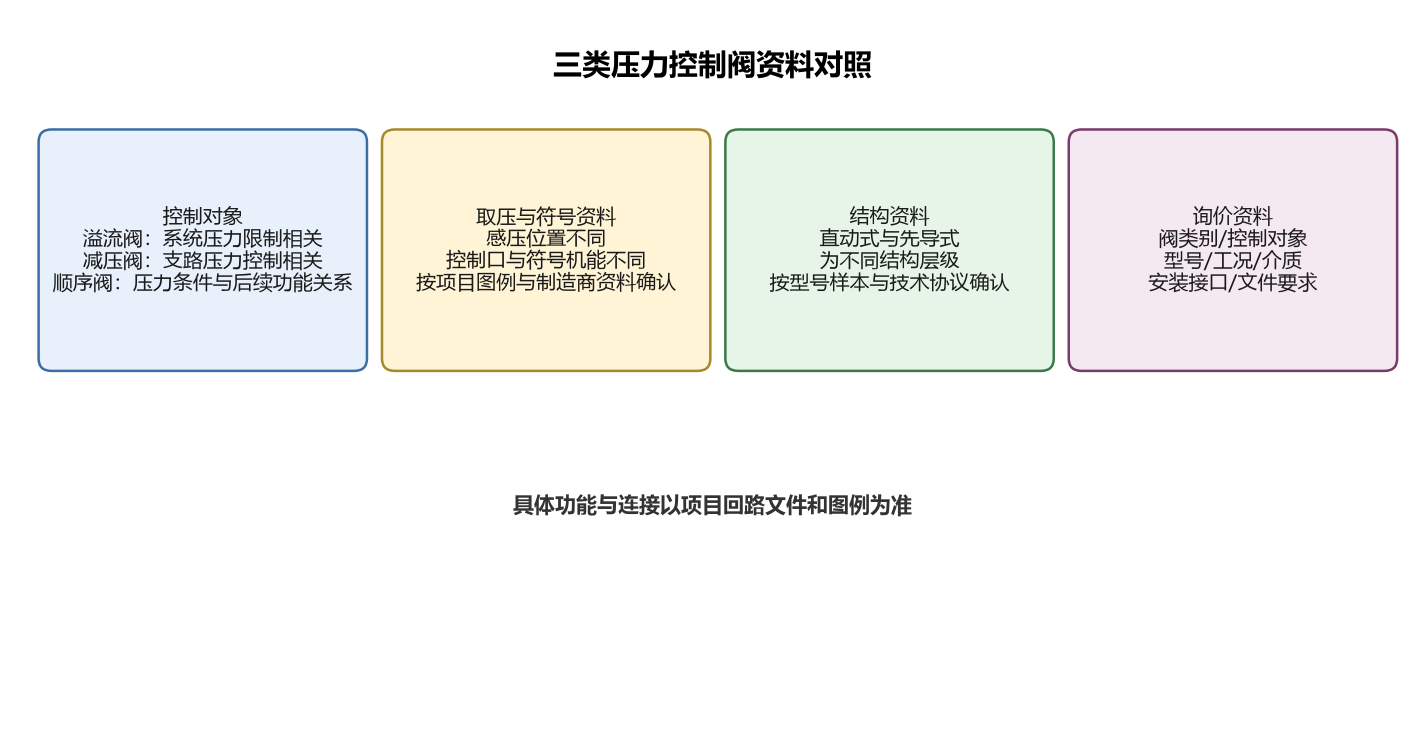

三类压力控制阀各做什么

溢流阀常并联在泵出口或需要限压的回路上。进口压力升高到调定值后，阀口打开，多余流量回到油箱（或指定回油），用来定压、限压或形成背压。未超过调定值时，主通道按常闭理解。

减压阀串联在需要“出口压力低于进口压力并基本稳住”的支路上。它关注的是阀后（二次侧）压力：进口（一次侧）可高于设定值，出口侧维持较低设定值。未动作时主通道按常通理解。

顺序阀用压力信号控制油路接通时机，让执行元件按压力条件先后动作。未达到调定压力时主通道按常闭理解；控制可以来自进口（内控）或外来油口（外控）。不少结构需要单独外泄油路。

三者共同点：阀芯上的液压力与弹簧力平衡，调弹簧预压缩量即可改调定压力。不同点在“控哪一侧压力、未工作时通不通、油泄到哪里”。

图形符号怎么构成、怎么认

常见符号都是：方框表示阀体；框内斜箭头表示阀口通流方向；弹簧侧表示可调；实线表示油路。

识别时优先看三件事：

\n
1. 控制压力从哪引出：入口侧还是出口侧，还是外控口。
\n
2. 未激励时通道开还是关：常闭（溢流、顺序）还是常通（减压）。
\n
3. 有没有单独外泄口示意：顺序阀、减压阀常见；溢流阀多为内泄到回油口。
\n

直动式与先导式在符号上差在哪

直动式：进口压力直接作用在阀芯上与弹簧平衡。符号相对简单。流量变大时，阀口开度与弹簧变形联动更明显，压力偏差往往更大。

先导式：主阀之外加先导阀。符号上会多出先导控制相关画法。主阀靠先导建立的压差动作，调压更细、大流量时更稳，但油路与泄油路径更复杂，识图时不要漏看先导油口与泄油。

直动/先导的差别是结构层级。同一功能名（溢流/减压/顺序）都可以有直动与先导两种实现。

溢流阀与顺序阀：为什么符号像、回路不一样

两者未工作时都常按常闭理解，弹簧侧画法也接近，初学最容易混。

口诀：溢流是把多余油“放走”；顺序是等压力到了再“放行”。符号里出口去向和泄油线往往比“方框像不像”更关键。

减压阀：一次侧与二次侧

一次侧（P1，进口）来自系统较高压力侧；二次侧（P2，出口）是减压后供下游使用的压力。减压阀工作时用出口侧压力反馈去平衡弹簧：二次侧升高到调定值，阀口关小；二次侧偏低则阀口开大。符号上控制取压应画在出口侧，这是它和溢流阀最稳的区分点。

不要把减压阀理解成“把系统总压拉低的溢流阀”。溢流管泵出口并联限压；减压管支路串联降压。

常见误判

\n
1. 只看方框外形，不看出口去向与泄油。
\n
2. 把减压当溢流，或把溢流串进支路当减压。
\n
3. 忽略外控/外泄接管。
\n
4. 直动/先导混读，漏看先导油口。
\n
5. 用网页示意代替施工图例。
\n

典型应用（概念级）

\n
• 溢流：定量泵系统定压；安全限压；回油背压。
\n
• 减压：夹紧力需要低于主系统压力的支路；控制油需要单独低压的回路。
\n
• 顺序：夹紧缸建立压力后再允许进给缸动作。
