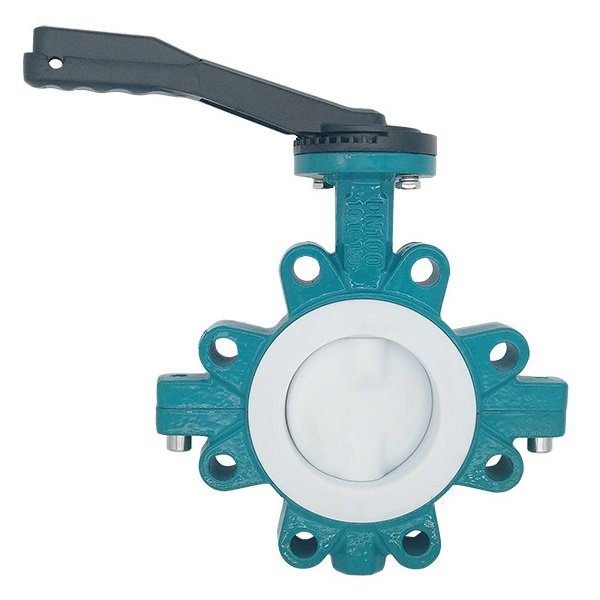

LTD71F4铸钢手柄凸耳式衬PTFE蝶阀

型号: LTD71F4
产品简介: LTD71F4铸钢手柄凸耳式衬PTFE蝶阀用于腐蚀性介质管线的人工启闭。凸耳连接、手柄负荷与蝶板开启空间分别影响替换选型，PTFE、FEP、PFA按接液部件和整阀温压条件选材。

PRODUCT DESCRIPTION

选型说明

LTD71F4铸钢手柄凸耳式衬PTFE蝶阀用于腐蚀性工艺介质管线的人工开启和关闭。手柄直接带动蝶板作约四分之一圈回转，PTFE接液面承担介质隔离和软密封功能，铸钢阀体提供机械支撑。对于现场便于到达、启闭频率不高的化工支线，手柄驱动便于直接操作，也省去了电源或气源配套。

项目	产品与选购条件
产品型号	LTD71F4
驱动方式	手柄直接操作，蝶板约90°回转
连接形式	LUG凸耳式，与两侧管道法兰配套
金属基体	铸钢阀体
PTFE接液结构	阀座与蝶板的氟塑料接液面
衬里选材项目	PTFE（F4）、FEP（F46）、PFA；分别列明阀座、蝶板包覆与轴端密封材料
密封方式	蝶板密封外缘与软阀座接触
主要任务	现场人工启闭与管线隔离
接口询价项目	DN、法兰标准、结构长度、凸耳孔型及相邻管道内径

LUG阀体在周围设置连接凸耳，连接件与凸耳孔及两侧管道法兰配合。普通无凸耳对夹阀主要依靠两侧法兰夹持和贯穿螺栓固定；换成凸耳式后，要一起比较孔型、螺栓连接关系和结构长度。外形都有短阀体，并不意味着两种接口可以原位互换。

单侧带压是另一项选购条件。拆去下游法兰后，阀座保持、凸耳受力和密封支撑会发生变化；适合这种任务的产品，需要具备对应方向和压力下的末端使用额定值。凸耳外形本身不提供这项保证。

手柄的力臂把人工施力转化为阀杆扭矩，但实际负荷还包括软阀座摩擦、压差作用和运行后的材料变形。同一DN在低压循环液与较高关闭压差下，手感和所需扭矩会不同。

采购手柄款时，既要看手柄扫过的空间，也要看人员能否在正常操作位置施力。大负荷或频繁启闭的任务更适合比较带减速机构或自动驱动的方案；操作省力与阀体承压等级属于不同条件。

PTFE对应F4，FEP对应F46，PFA是独立的氟塑料材料。选材时，把阀座接液面、蝶板包覆、法兰端面和轴端密封分别列清；这些部位可以采用匹配的材料组合，并非写了PTFE衬里就表示每个密封件都是PTFE。

FEP和PFA具有熔融加工特性，PTFE常采用模压、烧结等加工路线。加工方法与部件固定方式会影响衬层和密封面的表现，因此材料比较应落到完整结构。工艺液、清洗液、正常温度和升降温过程都要进入选材条件，原料耐温值不能直接代替整阀允许温压。

蝶板全开时仍位于流道内，流体从蝶板两侧通过；这与全通径球阀的直通流道不同。蝶板旋转还会占用相邻管道内孔，替换旧阀时，法兰内径、衬管厚度和紧邻阀门的管件尺寸都影响能否完整开启。

硬颗粒或结晶物可能进入蝶板与软阀座的接触区域，造成夹伤和密封负荷增加。长期高压差节流也会增加局部冲刷。LTD71F4的采购重点是人工切断和隔离；磨蚀性浆料、需要精确连续调节或存在真空切换的任务，应分别比较相应结构的适用性。

询价请提供DN、法兰标准、结构长度、凸耳孔型及手柄可用空间，同时列出介质名称、浓度、颗粒与结晶情况、正常及最高温度、工作压力和最大关闭压差。存在单侧带压任务时，单独注明保留哪侧法兰、介质受压方向及末端压力要求。

旧阀替换可附原阀铭牌、接口尺寸图和接液材料清单。报价中分别列出金属基体、衬里与密封部件，以及阀座泄漏验收条件，便于比较完整配置。

LTD71F4凸耳衬PTFE蝶阀能替换原有普通对夹阀吗？

不能只按DN替换。凸耳孔型、法兰孔距、结构长度、连接件及蝶板所需内径应匹配，手柄也要有回转空间。提供旧阀接口图能更直接比较整套尺寸。

LTD71F4凸耳蝶阀能作为末端阀，拆掉下游管段吗？

末端任务应单独选具备对应额定的结构。单侧带压改变阀座保持及凸耳受力条件，采购应列出保留的法兰侧、受压方向和压力，不能由凸耳外形推导末端能力。

LTD71F4手柄款适合频繁启闭和较大压差吗？

手柄款更适合人工可到达、操作负荷合适的任务。频繁启闭或较大压差时，应比较蜗轮或自动驱动，同时评价软密封负荷和手柄空间，不能只按口径选择。
