产品图片仅供参考，实际配置以确认的技术文件为准。

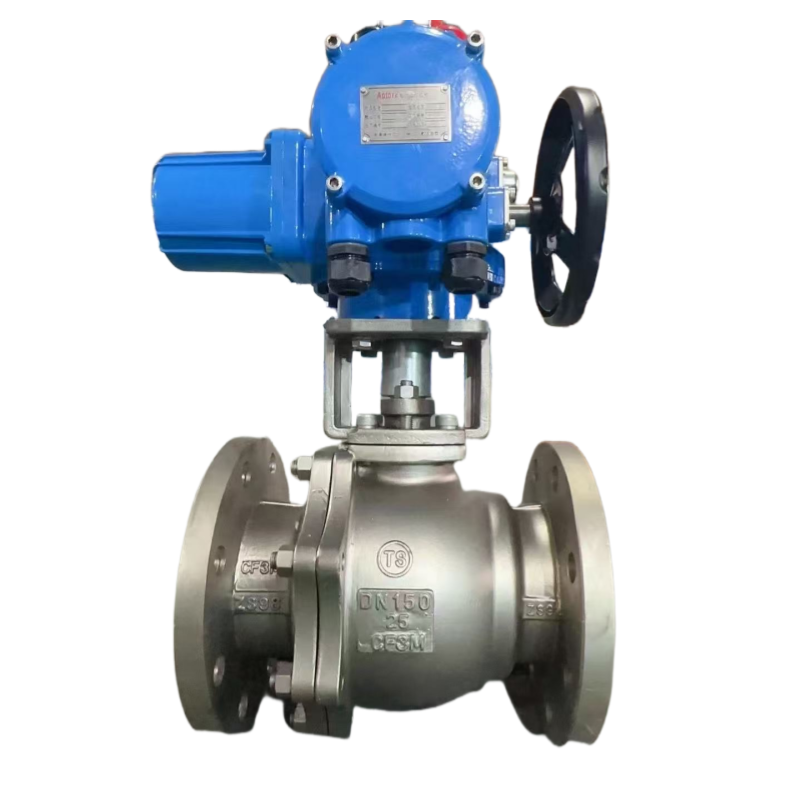

Q941PFA电动不锈钢法兰衬氟球阀
- 型号
- Q941PFA
- 产品简介
- Q941PFA电动不锈钢法兰衬氟球阀以球体四分之一转实现腐蚀性介质管线启闭，接液衬里可选PFA、FEP或PTFE。选购应结合关闭压差、动作频率、电源与反馈，区分远程开关、连续调节和失电动作要求。
选型说明
Q941PFA电动不锈钢法兰衬氟球阀用于腐蚀性工艺介质的远程开关和管线隔离。电动角行程机构带动球体旋转约90°，通孔与管道相通时开启，转离通流方向时关闭。所选氟塑料接液衬层与不锈钢金属基体承担不同任务：前者隔离介质，后者提供阀体支撑与连接。接液衬里可选PFA、FEP（F46）或PTFE（F4），不同材料分别匹配介质和整阀温压条件。需要电源控制、现场操作较少的化工管线，可以从这类电动切断结构入手。
结构与配置
| 项目 | 产品配置 |
|---|---|
| 产品型号 | Q941PFA |
| 连接方式 | 法兰连接 |
| 驱动方式 | 电动角行程 |
| 启闭运动 | 球体约90°回转 |
| 阀体配置 | 不锈钢基体 |
| 接液衬层 | PFA、FEP（F46）或PTFE（F4），按介质选择 |
| 密封形式 | 球体与软密封阀座配合 |
| 主要任务 | 远程启闭与管线隔离 |
PFA衬里与不锈钢软密封球阀有什么区别
普通不锈钢软密封球阀主要靠阀体及球体金属适应介质，软阀座负责关闭密封；衬PFA配置增加了接液屏障。两者都可能采用软密封，但耐腐蚀评估的对象不同。选衬里球阀时，应把流道、球体、阀座和阀杆密封作为一套接液结构比较，而不是只看外部不锈钢牌号。
PFA、FEP（F46）和PTFE（F4）属于不同氟塑料，不能仅换材料名称便沿用另一种衬层的温压条件。介质组成、浓度、温度、氧含量、压力和材料清单共同决定适用性，清洗液也应纳入。硬颗粒、结晶和持续冲刷可能损伤球面包覆层及阀座，这类负荷不会因衬PFA而消失。
远程开关与连续调节，订货任务不同
开关控制关注全开、全关和关闭密封；连续调节还关注流量特性、可用开度及执行器工作制。给球阀增加定位功能，可以改变开度，却不会自动形成适合高压差节流的阀芯。需要长期部分开启时，应把最小、正常和最大流量连同阀前后压力交给选型人员，比较专用调节结构。
执行器选型同时考虑启动负荷、密封摩擦、最大操作压差和动作频率。同口径的球阀未必需要相同扭矩，频繁启停还涉及电机温升与工作制。输出余量用于覆盖运行负荷，不能用持续增大输出的方法弥补球面夹杂或密封损伤。
关闭命令、阀位反馈与失电动作分别看
控制柜发出关闭命令，只表示要求阀门动作；到位反馈表示执行机构或阀门到达相应行程，关闭密封则属于另一项验收。联锁管线应分别写清控制接口、位置反馈和泄漏要求。需要失电到安全位时，采用对应储能或复位方案，普通电机停电后无法继续依靠电源完成动作。
压力等级与工况温度怎样配合
公称压力等级不等于所有温度下都有相同允许工作压力，也不等于执行器能在同样大小的压差下动作。升温会改变软密封部位的变形与负荷；反复冷热循环、抽空和停机结晶还会增加不同的机械作用。阀门温压条件与执行器能力应分别评价。
询价与旧阀替换
询价请提供DN、法兰标准、密封面和结构长度，说明介质浓度、颗粒及结晶情况、正常与最高温度、工作压力和最大关闭压差。电气部分列明供电、开关或调节用途、控制信号、反馈、动作频率和故障位置，防爆或防护需求单独列出。
替换手动或气动阀时，除管道接口外，还要考虑执行器占用空间、电缆入口和上方检修距离。交付资料应包含接液材料清单、整阀温压数据及执行器选型依据；备件则区分阀座、球体包覆件与电装附件，避免只报型号购买外观相似的零件。
客户常见问题
Q941PFA能直接代替同口径不锈钢软密封球阀吗？
不能仅凭同口径决定。还要比较法兰、结构长度、流道尺寸和执行器负荷；衬PFA结构与金属直接接液结构的材料边界不同，工艺液和清洗液都应纳入替换条件。
Q941PFA选了4–20mA电装，就适合长期节流吗？
不自动成立。定位电装解决开度控制，长期节流还取决于球体结构、流量特性、压差和冲刷条件。采购应同时给出流量区间及阀前后压力，不能只指定信号。
Q941PFA用于失电切断，订单要增加什么？
增加明确的失电关闭方案及验收条件。执行机构需要相应储能或复位能力，控制接口、实际阀位反馈和关闭时间分别列明；普通电动开关配置不自带失电关闭保证。
