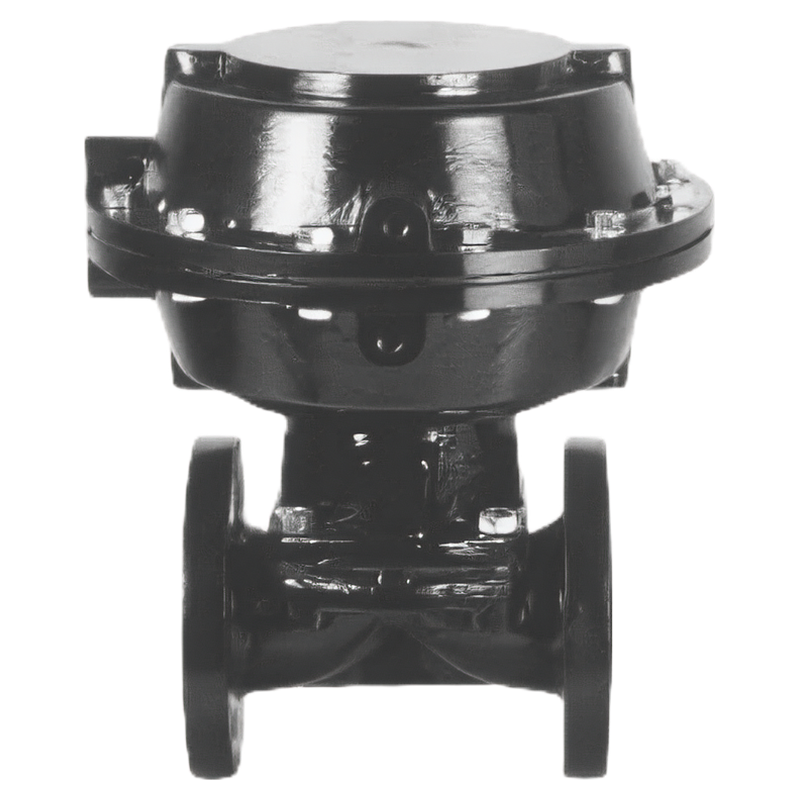

EG641F46英标往复式气动衬氟隔膜阀

EG641F46英标往复式气动衬氟隔膜阀用于腐蚀性工艺介质的气动启闭。执行机构推动阀杆及压紧件上下移动，隔膜离开密封堰面时流道开启，压向堰面时关闭。所选氟塑料衬层保护阀体接液区域，隔膜将工艺介质与上部驱动部件隔开。对于英标系列旧阀替换或需要远程切断的管线，接口匹配、隔膜配置和手动操作形式是三项独立的选购条件。

结构与配置

英标系列替换，法兰和长度要分开比较

“英标系列”描述产品系列来源与结构体系，不能单独代替完整接口尺寸。阀门法兰孔距、密封面和结构长度各有对应数据，系列样本也可能列出几种连接体系。同DN旧阀是否能直接装入管线，应同时比较两端法兰和面对面距离。

旧件采购先提供铭牌、法兰尺寸、现场长度及上方空间。手动机构高度和气动壳体外形影响管廊布置；只量下部阀体，容易遗漏平台、支架或上方管线对执行机构的限制。衬氟端面还属于接液与密封结构的一部分，接口比较不能只看螺栓孔。

衬FEP阀体不等于整块隔膜都是FEP

F46对应全氟乙烯丙烯共聚物FEP。本系列阀体衬里还可选择PTFE（F4）或PFA，不同材料不共用未经核对的温压额定值。阀体衬层主要承担接液防护，活动隔膜还承担反复弯曲和关闭密封，两种部件的材料任务不同。氟塑料接液层与弹性背衬组成的复合隔膜是一类常用结构，选购时应分别列明隔膜接液层、背衬和连接形式。

更换隔膜要比较尺寸、厚度、固定方式与压紧件，不宜仅凭同DN或“衬氟”名称选择。介质及清洗液的浓度、温度、氧含量和压力共同影响材料适用性；硬颗粒或结晶夹在堰面处，则涉及局部压痕和切伤，与化学腐蚀是不同问题。

手动操作版本关系到整套传动结构

EG641系列有带手动操作与无手操作的不同总装形式。带手动机构适合需要现场人工操作通道的项目，但手轮、阀杆和气动机构需要配套。选购不能把手轮理解为可随时附加的独立附件，也不能用带手轮版本的安装高度估算无手操版本。

手动操作需求应说明用于日常现场控制、检修辅助还是气源故障处置，并比较机械联接和操作空间。它与自动故障复位是两项功能：有手轮不会自动形成失气关闭，气动往复名称也不等同于常闭标识。

气源条件与关闭负荷一起选

关闭时，执行机构要克服介质作用力和隔膜密封负荷。最低可用气源、通径、最大关闭压差和隔膜结构共同影响所需推力。气源资料应取阀门入口实际可用条件，不能只报空压站额定压力。

反馈装置报告阀位，电磁阀承担控制切换；定位器则用于相应的开度控制任务。附件名称不能互相代替。频繁启闭时，隔膜弯曲循环与机构动作频率也应列入需求，连续小开度工况还涉及流量特性和局部冲刷。

询价和备件资料怎样整理

请提供DN、连接体系、密封面、面对面长度、介质与浓度、温度、压力及最大关闭压差，列出最低气源、控制电压、动作频率和失气目标位置。带手动操作、到位反馈及连续定位需求分别列项。

替换项目附旧阀铭牌和整体照片，隔膜备件附原件固定部位及材料标识。交付应包含阀体衬层、隔膜各层、执行机构和附件的配置清单。现场需要的是接口可装、材料适用和控制动作匹配，单独一个系列名称不足以覆盖这三项。
