Q41PFA日标JIS10K法兰衬PFA球阀

Q41PFA日标JIS10K法兰衬PFA球阀用于采用日标接口的腐蚀性工艺管线启闭。手动机构带动球体约90°回转，球孔与管道方向接通时开启，转离通流方向时关闭；PFA衬层保护相应金属接液区域。替换日标设备上的旧球阀时，连接等级、两端密封面和面对面长度是这款配置的主要比较价值，不能只用Q41PFA名称代替接口资料。

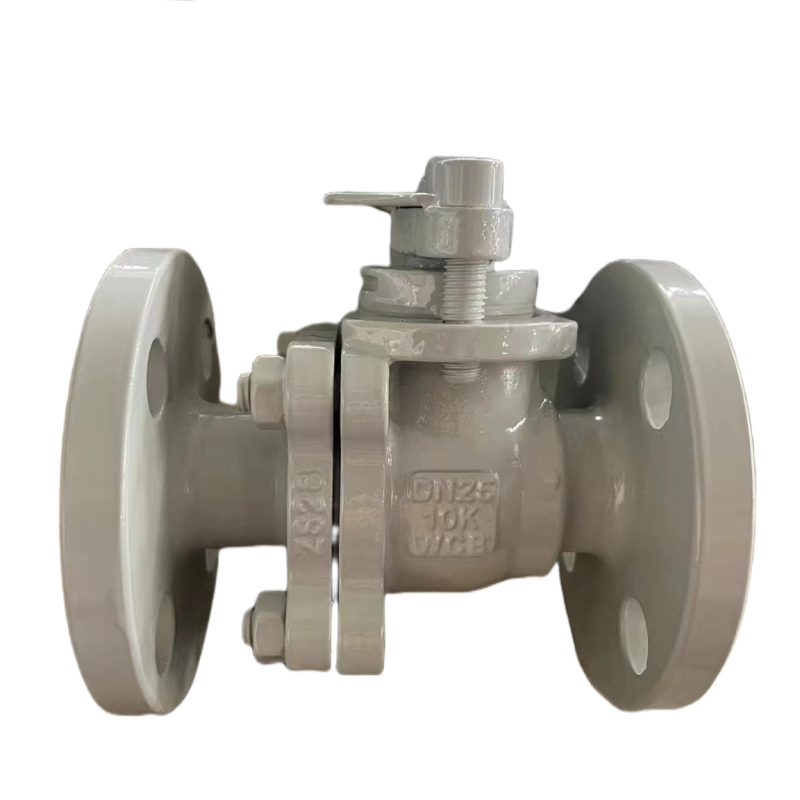

配图为阀门本体，手动操作机构按配置配套。

结构与配置

日标10K接口的比较重点

JIS10K是日标连接等级，法兰外径、螺栓圆、孔数、孔径与密封面要按相应接口一起比较。同为DN50，另一体系的PN或Class法兰不一定采用同样钻孔；而即使孔位相近，阀门长度和衬里端面的贴合关系也可能不同。

日阪公开JIS10K接口对照中，50A的外径为155mm、螺栓圆120mm、4个φ19mm孔；80A为185mm、150mm、8个φ19mm孔。这两组说明口径变化会同时改变法兰与孔位，属于接口对照示例，不能由其中一组尺寸推定阀门的全部结构尺寸。

50A、公称通径与实际流道分别看

50A与DN50对应同一公称尺寸级别，但它们都不代表衬层成型后实测的通道直径。球孔、阀座开口与衬层厚度参与通流几何，旧阀替换既要匹配连接，也要满足指定流量及允许压损。

面对面长度决定两端管道或设备之间的距离，法兰钻孔解决连接件位置，密封面承担接液端面的贴合。三项尺寸分别描述不同任务。订货附旧阀接口及长度图，比只报“50A日标球阀”更有助于形成可比较报价。

浮动球密封与手动负荷的关系

浮动球位于两侧阀座之间，关闭后介质压差可使球体产生微小位移，增加下游阀座的密封接触。阀座预紧、球面摩擦与操作压差影响启闭力矩，同口径在不同介质和温度下未必需要相同操作力。

手动机构按相应回转行程配套，比较时还要纳入手柄或传动件的活动空间。日标法兰解决管道连接，不直接决定操作力或操作机构形式。压差较大、动作频繁或空间受限的装置，应把这些条件与阀门本体一并报价。

PFA衬层、阀座及端面共同形成接液边界

PFA与FEP、PTFE是不同氟塑料。阀体衬层、球体接液表面、阀座及阀杆附近的密封部件分别参与介质接触，连接端面又与配对法兰形成接液密封。选购应比较这条完整路径，而不是只写一个PFA名称。

酸碱及混合药液的适用性由浓度、温度、氧含量、压力和材料清单共同评价，清洗过程也要覆盖。较高温度会改变衬层和软阀座的承载状态，日标10K标签不能单独给出整阀在各温度下的允许工作压力。

切断任务与节流、含颗粒工况的区别

普通衬PFA球阀以接通和切断为主。长期小开度时，流体集中通过球孔边缘和阀座附近的狭窄区域，容易增加局部冲刷；需要连续控制流量，应比较专门的调节结构、开度特性和压差，而不是只加开度指示。

硬颗粒或析晶物可能损伤软密封接触部位，停机后的沉积又可能增加重新启闭负荷。被隔离液体受热时还涉及阀腔和管段升压。耐化学性、通流与异常温压属于不同评价项目，均应按实际介质状态纳入。

日标设备改造的询价资料

请提供公称尺寸、配对法兰等级、钻孔与密封面、面对面长度、旧阀铭牌及操作空间，列明介质与清洗液、浓度、温压、最大操作压差、流量、颗粒/结晶和动作频率。基体、PFA覆盖与阀座材料分别列出。

成套交付比较包括接口及衬层端面图、接液材料清单、完整压力—温度条件、操作机构及关闭试验。更换备件时，球体包覆件和阀座应按原几何配套，不以日标等级判断零件通用；连接匹配与关闭密封分别验收。
