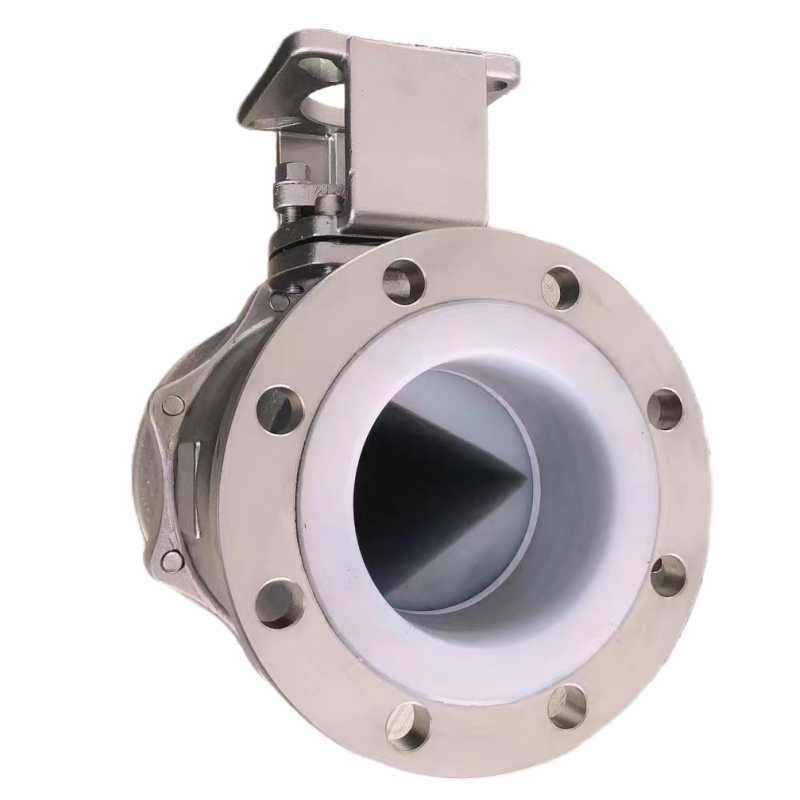

VQ41F4不锈钢304法兰衬PTFE V型调节球阀

型号: VQ41F4
产品简介: VQ41F4不锈钢304法兰衬PTFE V型球阀通过V型开口改变通流面积，用于化工切断和开度调节。平台可配气动或电动机构，选型关注流量特性、压差与衬里，区分驱动定位和实际流量控制。

PRODUCT DESCRIPTION

选型说明

VQ41F4不锈钢304法兰衬PTFE V型调节球阀用于腐蚀性介质的切断与开度控制。V型开口随球体转动改变有效通流面积，上部平台可配气动或电动机构；气动调节配定位器，电动调节配相应电子模块。它适合需要回转阀体和连续开度控制的化工管线。

V型边缘与阀座相对运动时，开口由较小截面逐步展开，有利于设计连续变化的流量特性。普通圆孔球阀的中间角度也可以改变流量，但圆孔与V型的开口几何不同，不能只靠手柄停在中间就获得相同控制效果。

具体V角、球芯形式及特性曲线决定调节范围。线性、等百分比与可调比都是可由结构和试验定义的指标，不宜仅凭V型名称承诺某种曲线或精度。

相同开度下，阀前后压差、介质密度和黏度改变，流量也会变化。执行机构控制的是机械位置，若系统负荷持续波动，固定开度无法替代带测量的过程闭环。

选型应提供最小、正常和最大流量及各自压力条件。阀门偏大可能使常用范围集中在很小开口，偏小则可能缺少最大通流能力；管道口径不能单独决定调节阀口径。

PTFE接液防护用于介质相容性，V型边缘和阀座还要承受局部节流流动。硬颗粒、结晶及高流速会增加衬层磨损，不能把金属V型球阀的剪切能力直接套给氟塑料包覆配置。

FEP、PTFE、PFA可作为接液选材方向，但球芯边缘、阀座和密封件应形成完整组合。较高压差液体还可能发生汽蚀或闪蒸，需要结合温度、压力和介质物性评价，不由衬里材料名称决定。

驱动可按人工设定、气动定位或电动模块选择；自动调节涉及输入信号、反馈和工作频率。即使阀体相同，驱动连接和允许负荷也会影响能否改装，不宜把普通开关电装直接视为调节电装。

请提交介质成分、浓度、密度与黏度、温度、三组负荷流量及对应压力、法兰尺寸、304材料与接液要求、调节频次和希望保留的开度范围。旧阀替换附球芯、阀座及特性资料，避免用相同DN而不同通流能力的产品替换。

VQ41F4 V型衬氟球阀选气动还是电动调节？

有适合气源并需要气动控制时配定位器，采用电源驱动时配调节模块。选择还应匹配扭矩、动作频率、信号反馈与故障目标，不能只比较能源名称。

普通圆孔衬氟球阀开到中间，能代替VQ41F4吗？

不能仅按中间位置等同。V型与圆孔的开口几何和流量特性不同，采购应按三组负荷流量、压差与Kv或Cv比较。

VQ41F4有V型切口，就适合剪切纤维和磨粒吗？

V型开口不直接证明氟塑料衬层具备金属剪切边的耐磨能力。含固体时应提供粒径、硬度、浓度与纤维状态，评价球芯边缘和密封负荷。
