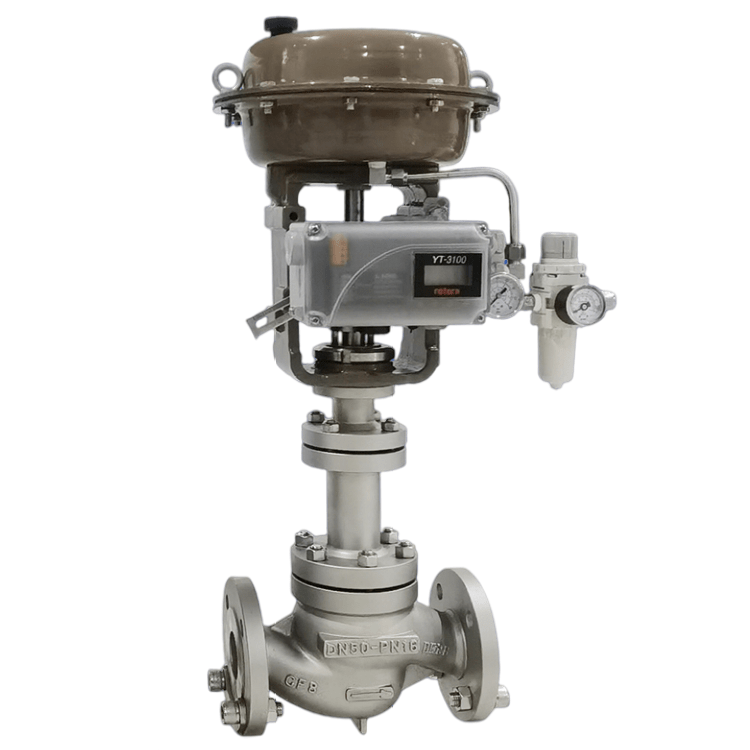

BWJPHP气动薄膜波纹管密封法兰调节阀

BWJPHP气动薄膜波纹管密封法兰调节阀用于需要连续流量控制、同时重视阀杆外漏的工艺管线。薄膜执行机构驱动阀芯升降，波纹管随阀杆行程伸缩，在运动部位形成密封屏障。它把阀内节流和阀杆密封作为两项结构任务配套选择。

波纹管保护的是阀杆运动部位

普通填料在阀杆穿出处承担动态密封，波纹管结构则通过封闭的柔性组件随行程变形，减少对单独填料密封的依赖。辅助填料等结构还承担相应备用密封任务。

阀杆外漏和阀座关闭泄漏属于不同验收项目。关注挥发性或有特殊外漏要求的介质时，应分别提出外漏控制、阀座关闭和壳体密封条件。

行程和动作次数影响波纹管负荷

波纹管反复伸缩会承受循环载荷，材料、温度、压力及每次行程共同影响疲劳条件。频繁小幅调节与长行程开关，应按真实运行方式提出要求。

腐蚀性介质还需要比较波纹管与阀芯、阀座、阀体的完整材料组合。薄壁波纹管和厚壁壳体具有不同结构特点，选材不能只看阀体牌号。

薄膜推力与位置控制一起匹配

薄膜机构提供轴向推力，定位器根据给定信号调整气压和阀芯位置。关闭压差、填料摩擦、波纹管弹性作用及行程都应进入执行机构匹配。

需要故障复位时，明确目标位置及关闭负荷；需要监测阀位时，单独列反馈接口。外漏控制要求与定位器防护、通信功能分别提出。

询价把密封与工艺要求分别列项

请提供介质组成、浓度、温度压力、三段流量和相应压差、DN及法兰，说明阀杆外漏验收、关闭密封、实际行程和动作频次。再列气源、定位器信号和故障位置。

含硬颗粒、结晶或较大压降的任务，还应比较导向、密封面和节流内件。波纹管配置主要改善阀杆密封，耐磨和降压能力由对应内件承担。
