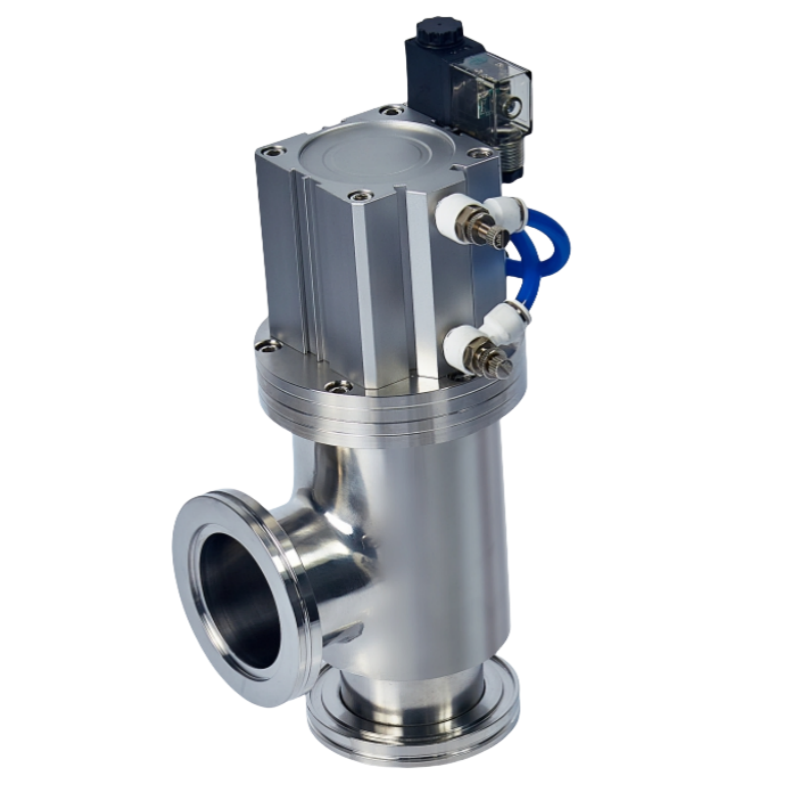

ISO真空法兰气动角式挡板阀
- 型号
- ISO
- 产品简介
- ISO真空法兰气动角式挡板阀用于真空设备的抽气支路和腔体隔离，两个接口呈角式布置，气缸带动阀瓣离开或压向阀座。它适合管线需要转向、同时希望采用直线启闭结构的场合。
PRODUCT DESCRIPTION
选型说明
ISO真空法兰气动角式挡板阀用于真空设备的抽气支路和腔体隔离，两个接口呈角式布置，气缸带动阀瓣离开或压向阀座。它适合管线需要转向、同时希望采用直线启闭结构的场合。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品标识 | ISO真空法兰系列 |
| 流道 | 角式 |
| 驱动 | 气缸直线运动 |
| 启闭件 | 阀瓣/挡板 |
| 连接 | ISO真空法兰 |
| 关键负载 | 两侧压差与作用方向 |
角式挡板与蝶阀有何区别
角式挡板阀的启闭件沿行程离开阀座，流体经角式通道转向；蝶阀通过蝶板回转改变通路。两者的流导、安装外廓和密封受力不同，应结合抽气流量及设备空间比较。
压差方向影响开阀负载
真空腔体与大气侧之间可能形成较大压差，压差作用方向会改变阀瓣负载。气缸推力应覆盖规定开关状态，询价同时说明哪一口接腔体、哪一口接泵。
接口与密封要求一起提供
请提供ISO法兰型式、两口尺寸、角式外形空间、工作绝对压力、漏率要求、气体和烘烤条件，再列气源、失气位置及反馈。阀瓣与密封圈的选材需要覆盖工艺蒸气和沉积物。
客户采购问答
ISO气动角式挡板阀能替换直通真空蝶阀吗？
通常需要改变管路布局。角式和直通式接口方向、外形及流导不同，应按设备图纸比较。
腔体一侧是真空，阀门能带压差打开吗？
应在规定压差与方向下核算气缸推力。请给出开阀瞬间两侧绝对压力，而不只提供正常工作真空度。
ISO标识是不是整阀型号？
本款用于表达ISO真空接口系列。采购还应列阀体结构、口径、密封和执行机构，不能只凭接口名称订到同一总装。
