产品图片仅供参考，实际配置以确认的技术文件为准。

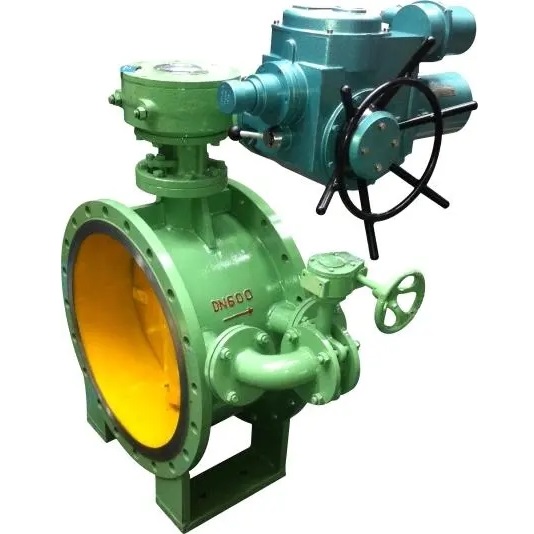

PTD942X带旁通阀电动双法兰蝶阀
- 型号
- PTD942X
- 产品简介
- PTD942X带旁通阀电动双法兰蝶阀把主通道切断与旁通通道组合在同一套阀组中。主蝶阀承担主要流量，旁通用于按工艺要求建立另一条连通路径。需要在主阀动作前调整两侧压差的管线，可结合旁通能力和控制逻辑选择这类结构。
PRODUCT DESCRIPTION
选型说明
PTD942X带旁通阀电动双法兰蝶阀把主通道切断与旁通通道组合在同一套阀组中。主蝶阀承担主要流量，旁通用于按工艺要求建立另一条连通路径。需要在主阀动作前调整两侧压差的管线，可结合旁通能力和控制逻辑选择这类结构。
结构与配置
| 项目 | 结构或配置 |
|---|---|
| 产品型号 | PTD942X |
| 主阀 | 电动蝶阀 |
| 连接 | 双法兰 |
| 附属通道 | 旁通阀及配套连接 |
| 现场操作 | 配套手动机构 |
| 选型任务 | 主通道切断与旁通配合 |
| 工程重点 | 剩余压差、旁通能力与整体外廓 |
旁通均压的效果取决于系统
旁通打开后能否降低主阀两侧压差，取决于旁通通流能力、两侧容积及持续用量。选购时明确均压目标和允许时间，便于判断旁通尺寸及其驱动方式。
主阀仍按可能出现的压差选驱动
即使设置旁通，主阀动作时也可能存在剩余压差。执行器应覆盖约定的最不利负载，旁通阀则分别满足介质、温压和关闭要求。需要联锁时，把主阀与旁通的动作关系写入控制清单。
询价按整套阀组提供资料
除主阀口径、法兰和长度，还应提供两侧压力、旁通用途、连接方式和布置空间。电源、现场手动机构、阀位反馈及整组外形尺寸一起核对，避免单阀能安装、整组却放不下。
客户采购问答
PTD942X的旁通阀主要解决什么问题？
它提供主阀之外的连通路径，可用于系统设计中的均压等任务。具体效果由旁通能力和管网条件决定；恒定出口压力还需要相应测量与控制回路。
有旁通后，主阀电动执行器可以选小一些吗？
应按主阀动作时可能出现的最大剩余压差核算。只有旁通能力、动作逻辑和故障工况明确后，才适合比较驱动规格。
替换普通双法兰蝶阀时，要多预留哪些空间？
主要看旁通管、旁通阀及手动机构的侧向外廓。除主阀长度外，应拿整套总装图核对相邻管道和操作空间。
